Komplexe Netzsysteme elektrisch sicher machen

Personenschutz, Anlagenschutz, Brandschutz und Prozesssicherheit: Es gibt viele Gründe für die Überwachung eines elektrischen Netzes. Häufig spielen gleich mehrere dieser Sicherheitsaspekte eine wichtige Rolle. Wenn bei einem elektrischen Netz alle Schutzziele gleichermaßen höchste Priorität haben, ist das auch für die erfahrenen Experten von Bender eine spannende Herausforderung, die eine individuelle Lösung erfordert.

In diesem Beitrag berichten wir, wie wir unser Wissen und unser gesamtes Leistungsspektrum eingesetzt haben, um die komplexe Sicherheitsanforderungen in Prüflaboren und Werkstätten der TU München zu erfüllen. In der Forschungseinrichtung haben wir geholfen, ein System aus fünf Stromnetzen mit zwei verschiedenen Netzformen elektrisch sicher zu machen.



Wer stellt so viele Anforderungen an das elektrische Netz?

In diesem Fall ging es für Bender zurück an die Uni: Die TU München richtete an der Professur für Energiewandlungstechnik (EWT) ein neues Prüflabor ein, um an Zukunftsthemen zu forschen: die Optimierung von elektrischen Antriebssträngen, induktives Laden, das Bordnetz der Zukunft und numerische Berechnungsverfahren. Weil die Anlagen und Prüfstände auch in der Lehre eingesetzt werden, war klar, dass Fehler im elektrischen Netz unbedingt vermieden werden müssen. Einerseits, um die Forscherinnen und Forscher vor elektrischem Schlag zu schützen, andererseits aber auch, um die Anlage zu schützen und unterbrechungsfreie Prüfprozesse zu gewährleisten.



Wie entsteht eine maßgeschneiderte Lösung?

Der Partner für elektrische Sicherheit, das Ingenieurbüro IEP war mit der Elektroplanung für den Neubau der Fakultät der Elektro- und Informationstechnik beauftragt. Bei der Netzüberwachung setzte das Team um Geschäftsführer Dieter Arz auf die Erfahrung und das Wissen von Bender. Um eine intelligente, zuverlässige und zukunftsfähige Lösung für die elektrische Sicherheit zu entwickeln, stand zu Beginn der intensive Austausch und eine Reihe von Fragen: Wofür werden die Stromnetze benötigt? Was sind die Schutzziele? Wie groß ist das Budget? Diese und viele weitere Fragen mussten geklärt werden. Anschließend konnten die Bender Experten loslegen, und Lösungsvorschläge entwickeln, Vor- und Nachteile abwägen und ein perfekt auf die Anforderungen abgestimmtes System mit elektrischen Netzen erarbeiten.



Welche Lösungen bietet Bender?

Für die Labore der Professur für Energiewandlungstechnik entstand nach der intensiven Beratungsphase ein einzigartiges Konzept für die elektrische Sicherheit: ein Stromnetz bestehend aus fünf Unternetzen, davon ein geerdetes Netz und vier ungeerdete (IT)-Netze. (Lesen Sie hier, wie die Lösung genau aussieht). Um die Qualität der Spannungsversorgung und die Sicherheit der einzelnen Netze zu gewährleisten, kam das ganze Bender Leistungsspektrum zum Einsatz:

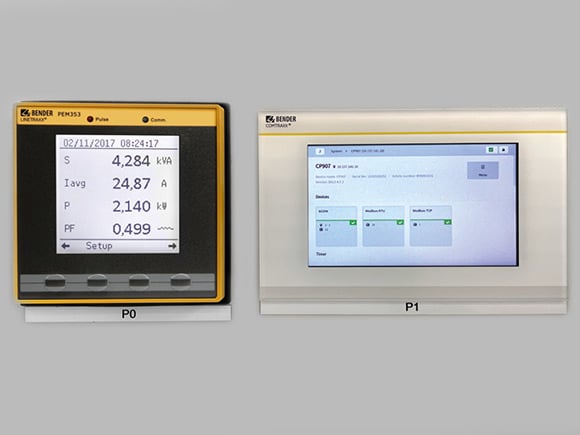

  • für das Monitoring: ein zentraler Netzanalysator, vierPEM353Universalmessgeräte und das Control Panel CP907
  • für die Überwachung im geerdeten Netz:Differenzstrom-Überwachungsmodule RCMB301 mit Messstromwandler-Kern CTBC60
  • für die Überwachung im ungeerdeten Netz (IT Netz): ISOMETER® iso685D-P mit Isolationsfehlersuchgeräten EDS440und Relaisbausteinen iom441

Elektrische Sicherheit ist Vertrauenssache

Wird ein Gebäude inklusive Elektroinstallationen komplett saniert oder neu errichtet, sind das erhebliche Investitionen. Da ist es wichtig, wenn man sich auf einen Partner wie Bender verlassen kann. Insbesondere dann, wenn die Anforderungen an die Stromnetze komplex sind.



4 Gründe, die für elektrische Sicherheit von Bender sprechen:

1.    Mehr als 75 Jahre Erfahrung in elektrischer Sicherheit
2.    Spezialist für sichere ungeerdete Netze (IT-Netze)
3.    Breites Produktspektrum für Monitoring, Überwachung, Fehlersuche und Kommunikation
4.    Alles aus einer Hand: Beratung, Planung, Umsetzung, Service



Welche elektrische Herausforderung haben Sie?

Planen Sie in Ihrem Unternehmen oder Ihrer Forschungseinrichtung einen Um- oder Neubau von Fertigungs- oder Prüfanlagen? Sind Sie unsicher, wie eine sichere Stromversorgung aussehen könnte und was dabei zu beachten ist? Wir beraten Sie gern dazu. Eine möglichst frühe Kontaktaufnahme lohnt sich gerade bei komplexeren Anforderungen der elektrischen Sicherheit. So können alle Weichen für den bestmöglichen Weg zur elektrischen Sicherheit bereits frühzeitig richtig gestellt werden.
