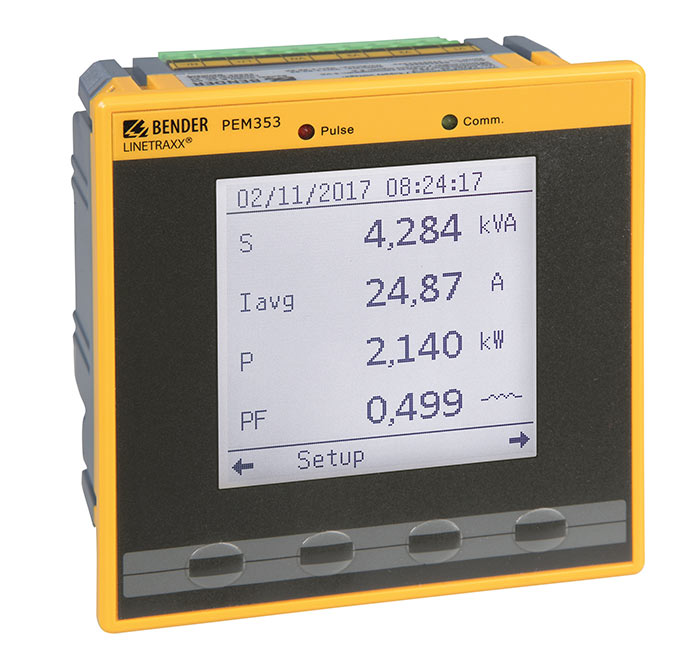

LINETRAXX® PEM353

LINETRAXX® PEM353

  • Vielzahl an Messgröße (siehe Merkmale/Funktionen)
  • Power Quality Monitoring
  • Grenzwertüberwachung (Setpoints) mit Alarmweiterschaltung
  • Energie- und Leistungsmessung mit Speicher und Tarifsystem
  • Konfigurierbare Startseite mit 4 Messgrößen
  • N-Leiter Messung und Überwachung (nur PEM353-N)

Mit dem digitalen Universalmessgerät PEM353 werden Messgrößen eines Elektrizitätsversorgungsnetzes erfasst, angezeigt und über die Kommunikationsschnittstelle zur Verfügung gestellt.

Der Umfang der Messungen reicht von Spannungen und Strömen über Leistungen und Energiezähler bis hin zu Messgrößen der Spannungsqualität, wie beispielsweise THD und den individuellen Harmonischen bis zur 31sten Ordnung.

Das PEM353 ist in 2-, 3- und 4-Leiter-Netzen sowie in deren jeweiliger Ausprägung als TN-, TT- und IT-System einsetzbar. Ein- und mehrphasige Netze können so überwacht werden.

Das Gerät ist mit seinen standardisierten Abmessungen von 96 x 96 mm für den Fronttafeleinbau vorgesehen.

Merkmale

1. Messung von elektrischen Größen wie

– Strangspannungen (einzeln + Σ) UL1, UL2, UL3 in V
– Außenleiterspannungen (einzeln + Σ) UL1L2, UL2L3, UL3L1 in V
– Strangströme (einzeln + Σ) I1, I2, I3 in A
– Neutralleiterstrom In (berechnet) in A, I4 (gemessen, nur PEM353-N) in A
– Differenzstrom Ir (berechnet, nur PEM353-N) in A
– Frequenz f in Hz
– Leistung per Außenleiter (einzeln + Σ) P in kW, Q in kvar, S in kVA
– Verschiebungsfaktor (einzeln + Σ) cos (φ)
– Leistungsfaktor (einzeln + Σ) λ
– Wirk- und Blindenergiebezug (einzeln + Σ) in kWh, kvarh
– Wirk- und Blindenergieexport (einzeln + Σ) in kWh, kvarh
– Winkel Spannung (LN bzw. LL, einzeln) in °
– Winkel Strom (einzeln) in °
– Spannungsunsymmetrie in %
– Stromunsymmetrie in %
– Oberschwingungsverzerrung (THD, TOHD, TEHD) für U und I– k-Faktor für I
– Scheitelfaktor für I
– Gesamtbedarfsverzerrung (TDD) für I

2. Energiezähler

  • Genauigkeitsklasse der Wirkenergie nach IEC 62053-22: 0,5 S
  • LED (Puls) für Wirk- oder Blindarbeit
  • 2 Pulsausgänge (nur PEM353-P)
  • Summen- und Phasenenergiezählung
    – Bezug, Export, Netto und Total je Wirk- und Blindenergie
    – Scheinenergie Total
  • bis zu 4 Impulszähler (z. B. Gas, Wasser, Luft, Wärme)

3. Tarifsystem zur Energiemessung

  • Bis zu 8 Tarife
  • Tarifumschaltung mittels digitaler Eingänge oder
  • Tarifumschaltung mittels Zeitplan, 2 Pläne
  • Summen- und Phasenenergiezählung je Tarif
    – Bezug und Export je Wirk- und Blindenergie
    – Scheinenergie Total
  • Spitzenbedarf der Summen-Leistungen (P, Q, S) je Tarif


4. Speicher für Energiezähler – 12 Monatswerte

  • Summenenergiezählung
    – Bezug, Export, Netto und Total je Wirk- und Blindenergie
    – Scheinenergie
  • Summenenergiezählung je Tarif
    – Bezug und Export je Wirk- und Blindenergie
    – Scheinenergie Total

5. Lastdaten für Summen-Leistungen (P, Q, S) und Ströme

  • Konfigurierbare gleitende Mittelwerte/Mittelwertbildung (Bedarf/Demand)
  • Bedarfsprognosen des nächsten Mittelwerts
  • Speicher für Spitzenbedarfe mit Zeitstempel
    – Summen-Leistungen und Ströme (P, Q, S)
    – Summen-Leistungen je Tarif (P, Q, S)

6. Speicher für Max.- und Min.-Werte von 45 Messgrößen mit Zeitstempel

7. Grenzwertüberwachung mit Hilfe von Setpoints und Alarmweiterschaltung

  • 9 parametrierbare Überwachungen (Setpoints)
  • 25 Messgrößen zur Auswahl
  • Alarmierung über Display und/oder Digitale Ausgänge (DO)
  • Überwachung auf Über- oder Unterschreitung
  • Hysterese einstellbar

8. Ereignisspeicher (SOE-Log)

  • 100 Einträge mit Zeitstempel; Auflösung 1 ms
  • Änderungen an Setup, Setpoints und DI/DO
  • Systemmeldungen
  • Grenzwertverletzungen

9. Speicher für Lastdaten: Tages- und Monatswerte (nur PEM353-N)

  • Tagesspeicher
    – 60 Tage (2 Monate)
    – Summenenergie je Wirk-, Blind- und Scheinenergie
    – Spitzenbedarfe der Summenleistungen (P, Q, S)
  • Monatsspeicher
    – 36 Monate (3 Jahre)
    – Summenenergie je Wirk-, Blind- und Scheinenergie
    – Spitzenbedarfe des Monats der Summenleistungen mit Zeitstempel (P, Q, S)

10. Datenrekorder (nur PEM353-N)

  • 5 Rekorder mit jeweils bis zu 16 Kanälen
  • Kanalauswahl aus 328 Messgrößen
  • Intervall einstellbar: 60 s bis 40 Tage
  • Aufnahmedauer z. B. 100 Tage bei 15 Minuten-Intervall

11. Einfache und komfortable Bedienung

– großes hinterleuchtetes Grafikdisplay
– (Display-)Passwortschutz
– Standardanzeige mit 4 auswählbaren Messgrößen

12. Weitere Funktionen

  • Anschlussfehlererkennung (Frequenz, Ausfall Spannung/Strom, falsche Polarität Messstromwandler, Drehfeld)
  • Betriebsstundenzähler

13. Kommunikationsschnittstelle und Protokolle

  • Galvanisch getrennte RS-485-Schnittstelle (1.200 bis 38.400 Bit/s)
  • LED für Kommunikationsaktivitäten
  • Modbus RTU-Protokoll
  • BACnet MS/TP
  • DNP

Anwendungen

  • Modernes Anzeigeinstrument für elektrische Größen, z. B. als Ersatz für analoge Anzeigeinstrumente
  • Überwachung der Spannungsqualität bzw. Power Quality Monitoring
  • Grenzwertüberwachung (Setpoints) mit Alarmweiterschaltung
  • Messung und Überwachung des N-Leiters
  • Energie- und Leistungsmessung, z. B. im Rahmen eines Energiedaten-Monitoring

Downloads für LINETRAXX® PEM353

TypNameGrößeSpracheZeitstempelD-/B-Nummer
CE-Konformitätserklärungen PEM35x 76.1 KB 2022/08/12 06:17:2512.08.2022 06:17:25
Flyer Power Quality 549.0 KB DE2019/07/23 08:57:0523.07.2019 08:57:05
Flyer Power Quality 468.0 KB EN2022/05/25 07:22:0425.05.2022 07:22:04
Flyer Power Quality 508.3 KB ES2019/07/23 08:57:1923.07.2019 08:57:19
Datenblätter PEM353 583.6 KB DE2019/07/01 12:46:2101.07.2019 12:46:21D00335
Datenblätter PEM353 539.6 KB EN2020/06/25 04:57:5925.06.2020 04:57:59D00335
Handbücher PEM353 3.5 MB DE2021/02/04 07:06:2104.02.2021 07:06:21D00335
Handbücher PEM353 3.5 MB EN2021/02/04 07:06:3104.02.2021 07:06:31D00335
Kurzanleitungen PEM353 1.4 MB DE2022/09/30 07:07:5130.09.2022 07:07:51D00335
Kurzanleitungen PEM353 1.4 MB EN2022/09/30 07:07:5330.09.2022 07:07:53D00335
Datenblätter PEM353 517.9 KB ES2020/09/17 13:27:5917.09.2020 13:27:59D00335

Optionales Zubehör für LINETRAXX® PEM353

Aufsteck-Stromwandler

BauartPrimärstromSekundärstromGenauigkeitsklasseTypArt.-Nr.
CTB3160 A5 A1WL60­5 KL.1B98086001
CTB3160 A1 A1WL60­1 KL.1B98086002
CTB3175 A5 A1WL75­5 KL.1B98086003
CTB3175 A1 A1WL75­1 KL.1B98086004
CTB31125 A5 A0,5WL125­5 KL.0,5B98086005
CTB31125 A1 A0,5WL125­1 KL.0,5B98086006
CTB31125 A5 A1WL125­5 KL.1B98086007
CTB31125 A1 A1WL125­1 KL.1B98086008
CTB31150 A5 A0,5WL150­5 KL.0,5B98086009
CTB31150 A1 A0,5WL150­1 KL.0,5B98086010
CTB31150 A5 A1WL150­5 KL.1B98086011
CTB31150 A1 A1WL150­1 KL.1B98086012
CTB31200 A5 A0,5WL200­5 KL.0,5B98086013
CTB31200 A1 A0,5WL200­1 KL.0,5B98086014
CTB31200 A5 A1WL200­5 KL.1B98086015
CTB31200 A1 A1WL200­1 KL.1B98086016
CTB41250 A5 A0,5WL250­5 KL.0,5B98086017
CTB41250 A1 A0,5WL250­1 KL.0,5B98086018
CTB41250 A5 A1WL250­5 KL.1B98086019
CTB41250 A1 A1WL250­1 KL.1B98086020
CTB41300 A5 A0,5WL300­5 KL.0,5B98086021
CTB41300 A1 A0,5WL300­1 KL.0,5B98086022
CTB41300 A5 A1WL300­5 KL.1B98086023
CTB41300 A1 A1WL300­1 KL.1B98086024
CTB41400 A1 A0,5WL400­1 KL.0,5B98086025
CTB41400 A5 A1WL400­5 KL.1B98086026
CTB41400 A5 A0,5WL400­5 KL.0,5B98086027
CTB41400 A1 A1WL400­1 KL.1B98086028
CTB41500 A5 A1WL500­5 KL.1B98086029
CTB41500 A5 A0,5WL500­5 KL.0,5B98086031
CTB41500 A1 A1WL500­1 KL.1B98086032
CTB41500 A1 A0,5WL500­1 KL.0,5B98086033
CTB51600 A5 A1WL600­5 KL.1B98086034
CTB51600 A5 A0,5WL600­5 KL.0,5B98086035
CTB51600 A1 A1WL600­1 KL.1B98086036
CTB51600 A1 A0,5WL600­1 KL.0,5B98086037
CTB51800 A5 A1WL800­5 KL.1B98086038
CTB51800 A5 A0,5WL800­5 KL.0,5B98086039
CTB51800 A1 A1WL800­1 KL.1B98086040
CTB51800 A1 A0,5WL800­1 KL.0,5B98086041
CTB511000 A5 A1WL1000­5 KL.1B98086042
CTB511000 A5 A0,5WL1000­5 KL.0,5B98086043
CTB511000 A1 A1WL1000­1 KL.1B98086044
CTB511000 A1 A0,5WL1000­1 KL.0,5B98086045

Kabelumbau-Stromwandler

BauartPrimärstromSekundärstromGenauigkeitsklasseTypArt.-Nr.
KBR1850 A1 A3FS5WLS50­1 KL­3FS5B98086046
KBR18100 A1 A3FS5WLS100­1 KL.3FS5B98086047
KBR18150 A1 A3FS5WLS150­1 KL.3FS5B98086048
KBR32250 A1 A3FS5WLS250­1 KL.3FS5B98086049
KBR32500 A1 A3FS5WLS500­1 KL.1FS5B98086050

LINETRAXX® PEM353 Varianten

TypMessnennspannungStromeingang I1I2I3Stromeingang I4DigitalausgängeArt.-Nr.
PEM3533(N)AC 230/400 V5 A-2 RelaisausgängeB93100355
PEM353-P3(N)AC 230/400 V5 A-2 Solid-State-PulsausgängeB93100354
PEM353-N3(N)AC 230/400 V5 A5 A2 RelaisausgängeB93100353
