Isolationsfehlersuche: Das Konzept

Wie funktioniert eine Isolationsfehlersuche?

Eine Isolationsfehlersucheinrichtung besteht aus einem Isolationsfehlerprüfgerät und einem Isolationsfehler-Auswertegerät in Verbindung mit einem oder mehreren Messstromwandlern. Bei dem ISOMETER^® des Typs iso685 ist das Isolationsfehlerprüfgerät integriert.

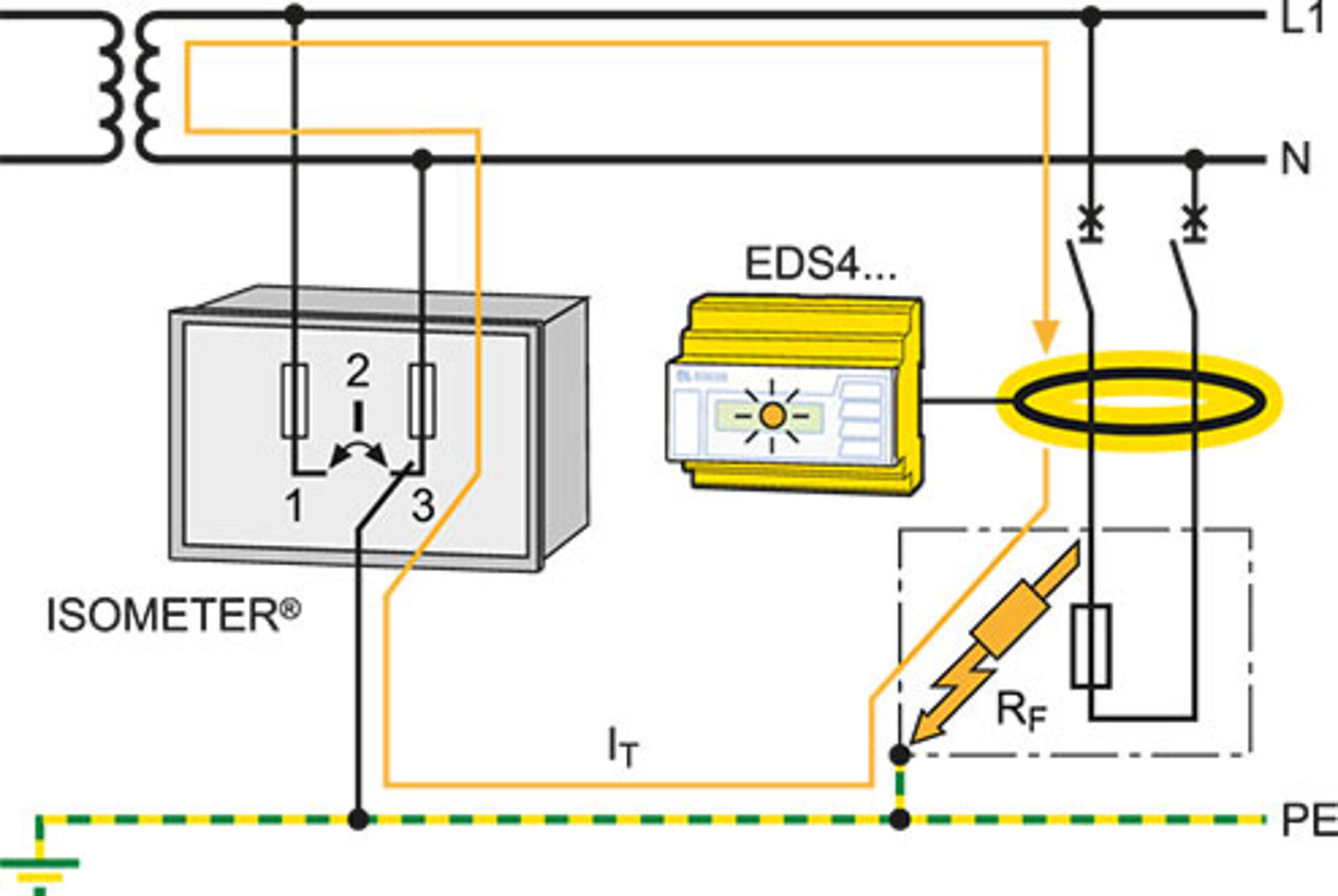

Funktionsablauf

Start der Isolationsfehlersuche durch Aktivierung des Isolationsfehlerprüfgerätes ISOMETER®.
Das Isolationsfehlerprüfgerät verbindet kurzzeitig die aktiven Leiter mit Erde.
Über eine elektronische Strombegrenzung, diese Verbindung und den Isolationsfehler entsteht ein geschlossener Stromkreis, in dem ein netzspannungsabhängiger Prüfstrom IT fließt. Der Prüfstrom ist auf einen Maximalwert begrenzt.
Der Prüfstromimpuls fließt vom Isolationsfehlerprüfgerät über die spannungsführenden Leitungen, den Isolationsfehler Rf und über die Erdleitung (PE-Leitung) zum Isolationsfehlerprüfgerät zurück.
Das Prüfstromsignal wird von allen Messstromwandlern, die im Stromkreis liegen, erfasst und durch Isolationsfehler-Auswertegeräte EDS ausgewertet.
Anhand der Zuordnung Messstromwandler/Stromkreis kann der Fehlerort lokalisiert werden.

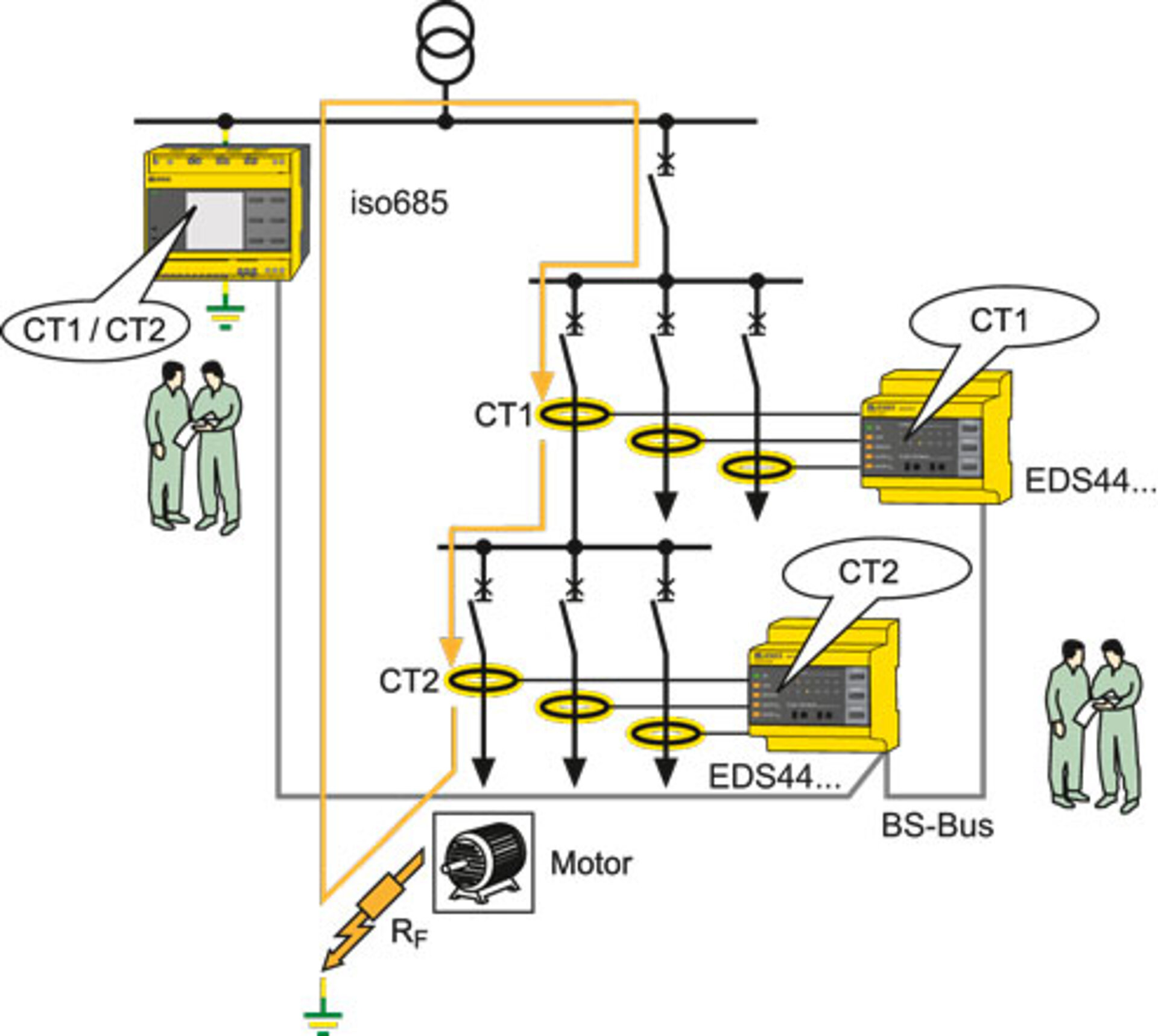

Automatische Isolationsfehlersuche/fest installierte Systeme

In der Anlage sind das Isolationsüberwachungsgerät mit integriertem Isolationsfehlerprüfgerät, das Isolationsfehler-Auswertegerät und die dazugehörigen Messstromwandler fest installiert. Der Start der Isolationsfehlersuche erfolgt automatisch durch das Isolationsüberwachungsgerät.

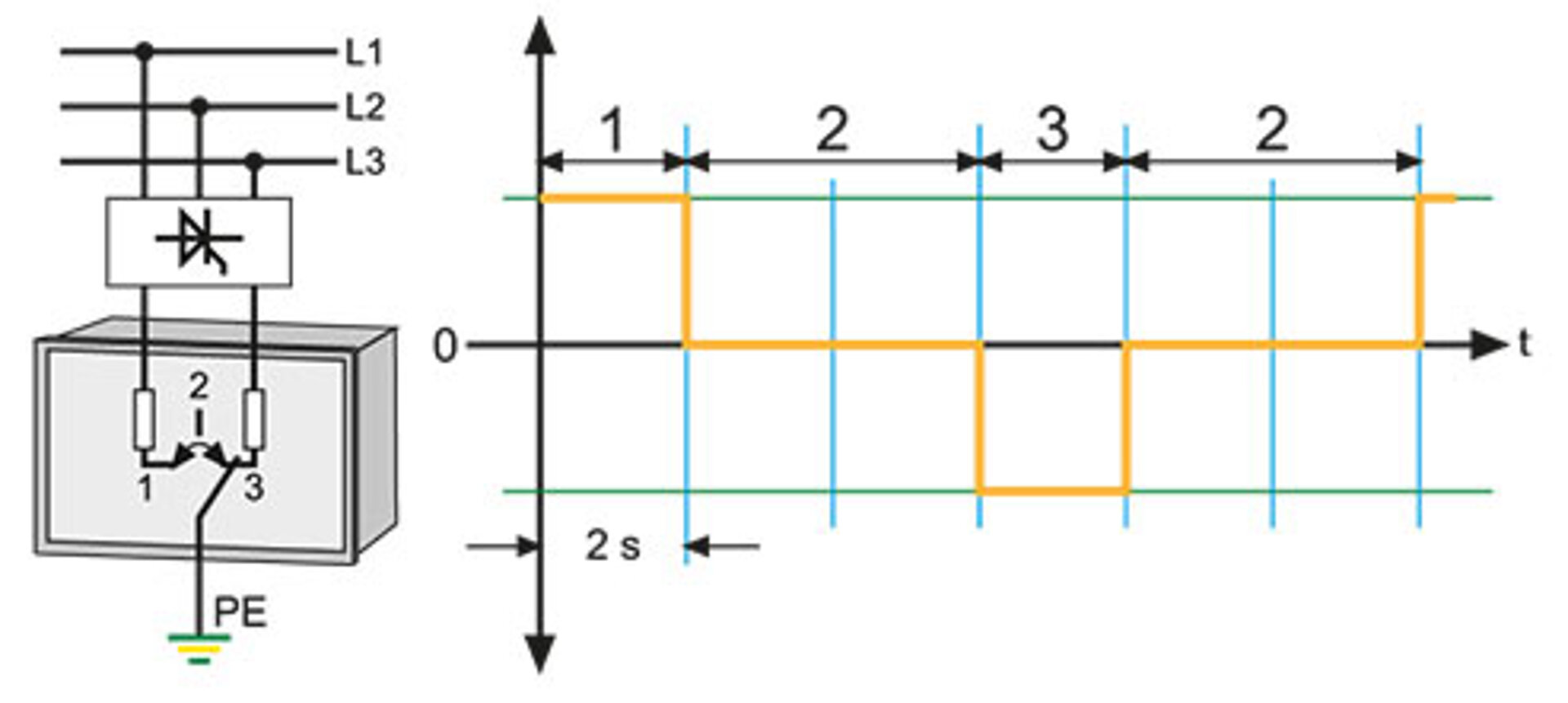

Takt der Prüfstromimpulse des EDS-Systems

Manuelle Isolationsfehlersuche/Portable Systeme

Bei der manuellen Isolationsfehlersuche wird unterschieden:

In Ergänzung zum fest installierten EDS-System wird ein portables Isolationsfehler-Auswertegerät zur Isolationsfehlersuche in untergeordneten Abgängen eingesetzt.
Wenn kein Isolationsfehlerprüfgerät vorhanden ist, wird ein portables Isolationsfehlerprüfgerät eingesetzt.
Wenn das IT-System spannungslos ist, wird ein portables Isolationsfehlerprüfgerät mit integrierter Messspannungsquelle eingesetzt.

Unterscheidungsmerkmale Hauptstromkreis/Steuerstromkreis

Der wesentliche Unterschied in den beiden Anwendungen liegt im deutlich reduzierten Prüfstrom für die Anwendung in Steuerstromkreisen bzw. der Ansprechempfindlichkeit.

Merkmale einer schaltenden Funktion

Bei der Isolationsfehlersuche werden alle Messkanäle parallel abgefragt.
Die max. Abfragezeit beträgt ≤ 10 s.
Nach dieser Zeit schaltet der Relaiskontakt des jeweils fehlerbehafteten Messkanals.
Mit diesem Schaltkontakt kann über ein Schaltglied der fehlerbehaftete Abgang abgeschaltet werden.

Vorteile der Isolationsfehlersuche mit dem EDS-System

Optimierte Instandhaltung

Isolationsfehlersuche ohne Abschaltung der elektrischen Anlage
Schnelle Fehlersuche durch präzise Lokalisierung der fehlerhaften Bereiche im System
Verringerte Instandhaltungskosten
Zentrale Anzeige und Warnmeldung per LC Textdisplay

Verbesserte Wirtschaftlichkeit

Zeit und Kosten der Instandhaltung werden verringert
Schwachstellen in der Anlage werden erkannt

Erhöhte Anlagenverfügbarkeit

Elektrische Anlagen bleiben immer in Betrieb
Höhere Produktivität, da keine Abschaltung erfolgt
Komfortabler für Kunden (Dienstleistungsbereich)

Flexible und konfigurierbare Lösungen

Kosteneffiziente Konstruktion durch modulare Systemkomponenten
Messwandler sind in verschiedenen Größen und Formen verfügbar (rund, rechteckig, teilbar, flexibel)
