Elektrische Sicherheit im Tagebau

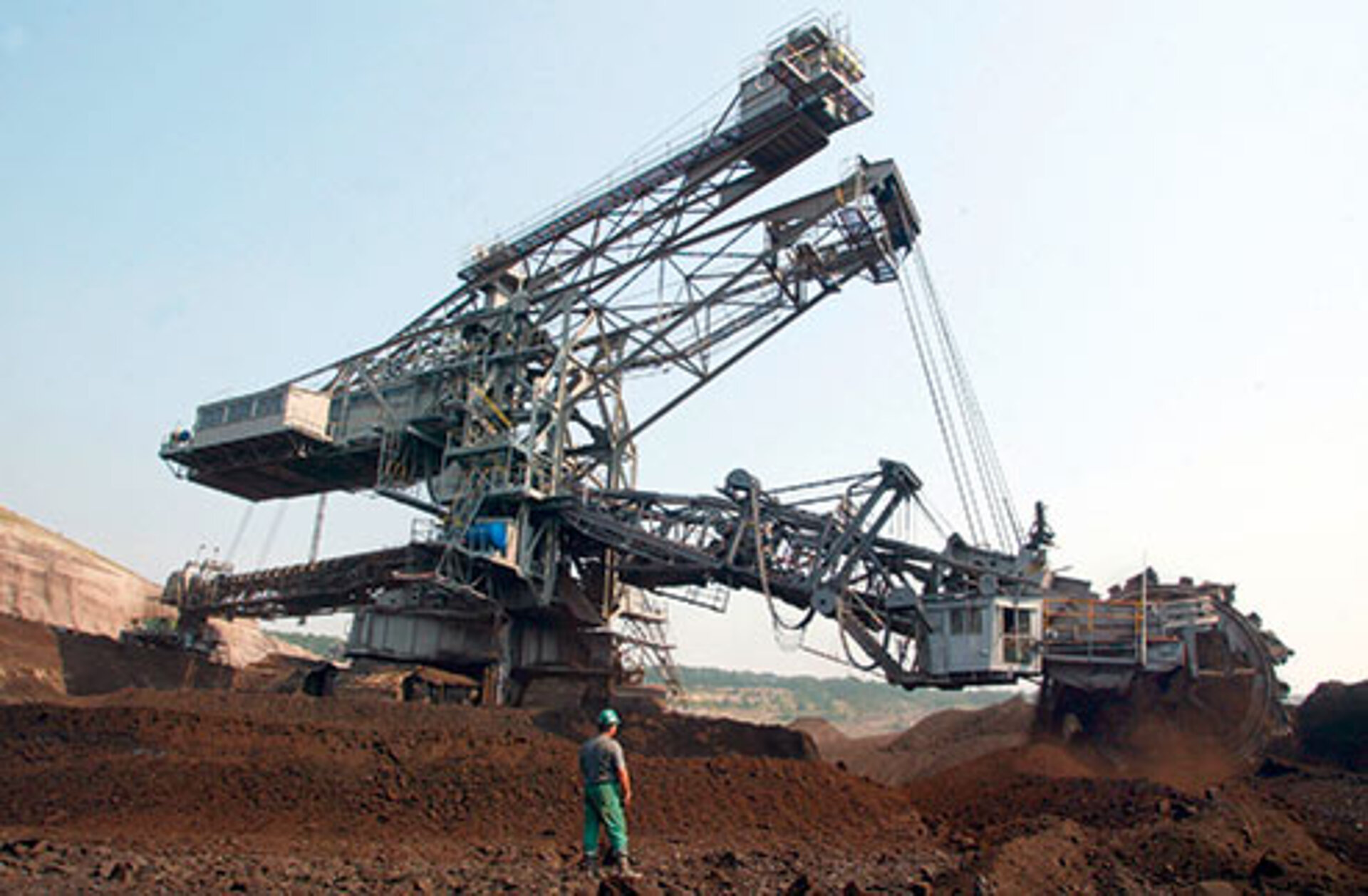

Bagger

Hohe Leistung mit stabiler und sicherer Überwachung

Die großen Bagger im Tagebau haben sehr viele verschiedene Antriebe. Neben Mittelspannungsmotoren sind auch Niederspannungsantriebe im Einsatz. Gerade die großen Antriebe werden meist von ungeerdeten Systemen versorgt. Die Überwachung geschieht mittels eines ISOMETER®s mit Ankoppelgerät. Bei kleineren Antrieben empfiehlt sich die Überwachung mit Differenzstrom-Überwachungssystemen RCMS oder Isolationsüberwachung ISOMETER® mit EDS, da in beiden Fällen die auftretenden Fehler sofort erkannt und gemeldet werden, was die Verfügbarkeit deutlich erhöht.



Beratung anfragen

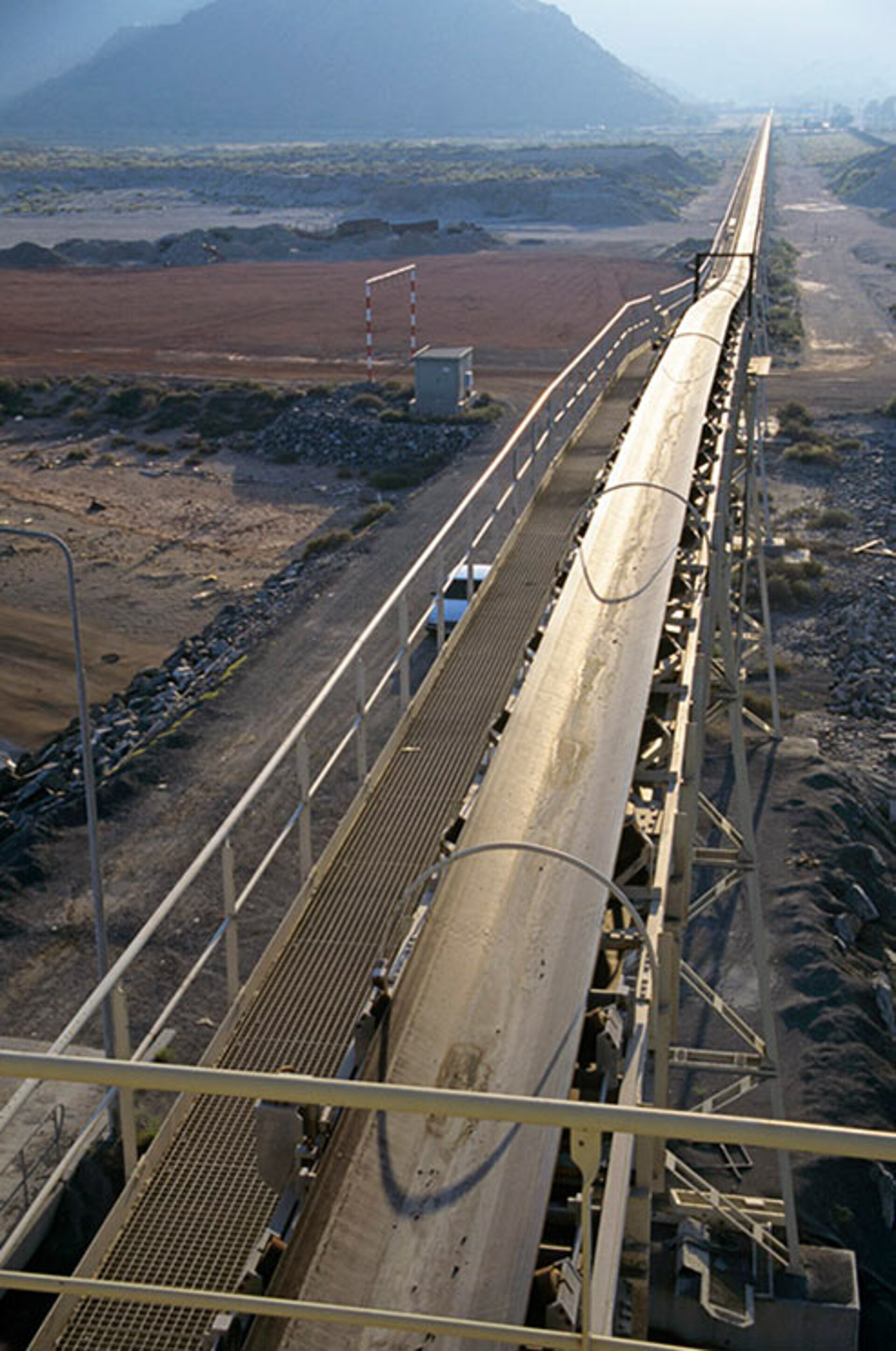

Förderbänder

Schnell von A nach B, aber sicher

Als Antrieb für Förderbänder im Bergbau werden meist Elektromotoren genutzt, deren Antrieb über Sanftstarter oder Frequenzumrichter realisiert ist. Diese allerdings erzeugen kritische harmonische Schwingungen und normalerweise nicht vorhandene DC-Ströme im speisenden AC-Netz. Mit regulären RCD oder einfachen Isolationswächtern (z.B. 3-Lampen-Methode oder 2-Voltmeter-Verfahren) kann dies nicht in der benötigten Genauigkeit überwacht werden. Hier werden moderne Überwachungseinrichtungen benötigt, die all diese Probleme schnell erkennen und weitermelden können. In manchen Normen ist sogar eine Schnellabschaltung gefordert, die durch Isolationsüberwachungsgeräte realisiert werden kann.



Beratung anfragen

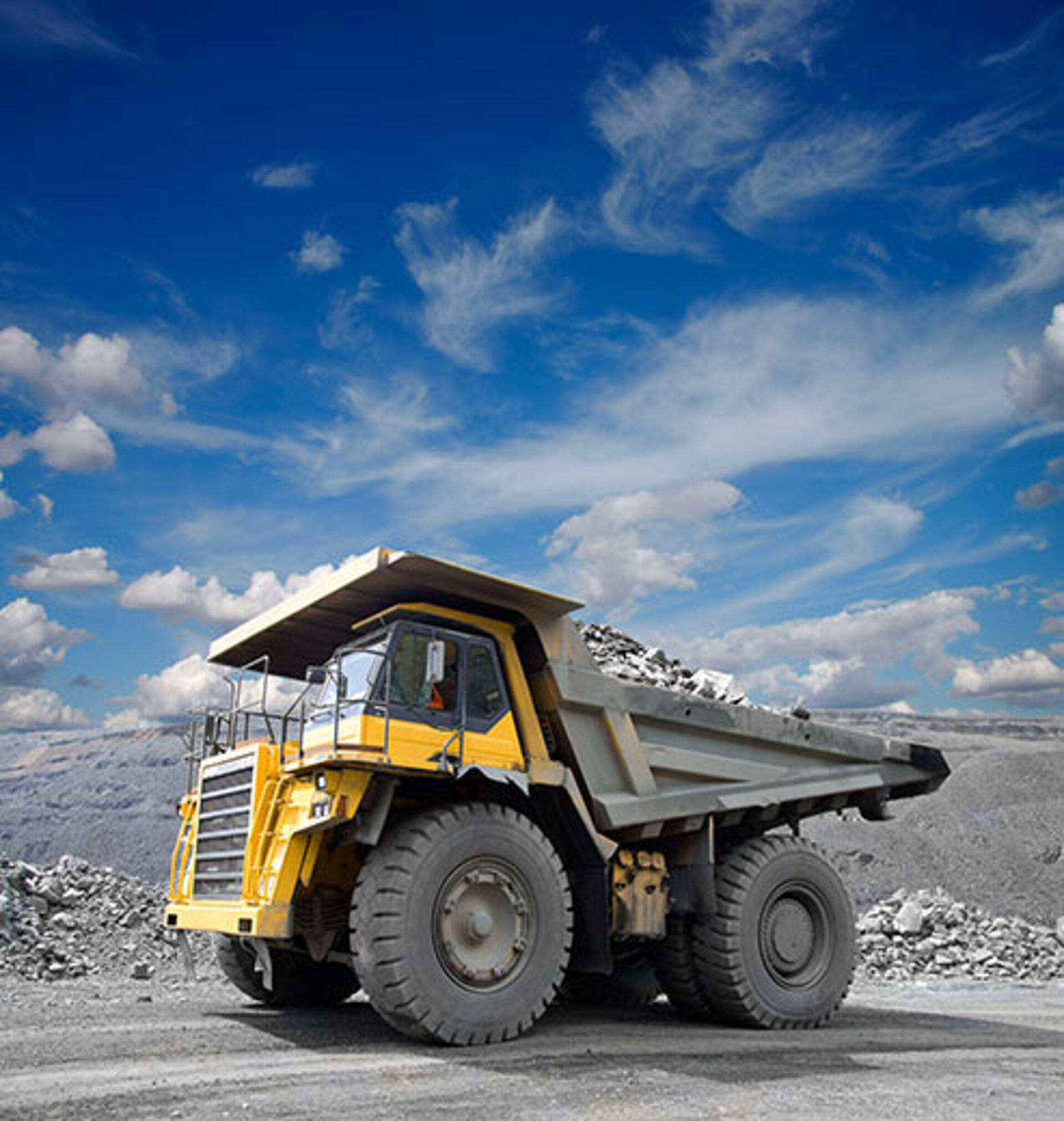

Schwerkraftwagen

In Schwerkraftwagen (SKW) wird zunehmend auch der Elektroantrieb genutzt. Bender Isolationsüberwachungsgeräte überwachen das komplette elektrische Antriebssystem von Nutzfahrzeugen, egal ob Elektro- und Hybridantrieb (oft Einzelrad-Antrieb). Sie bieten so wirksamen Schutz gegen Stromschlag und minimieren die Brandgefahr.



Beratung anfragen

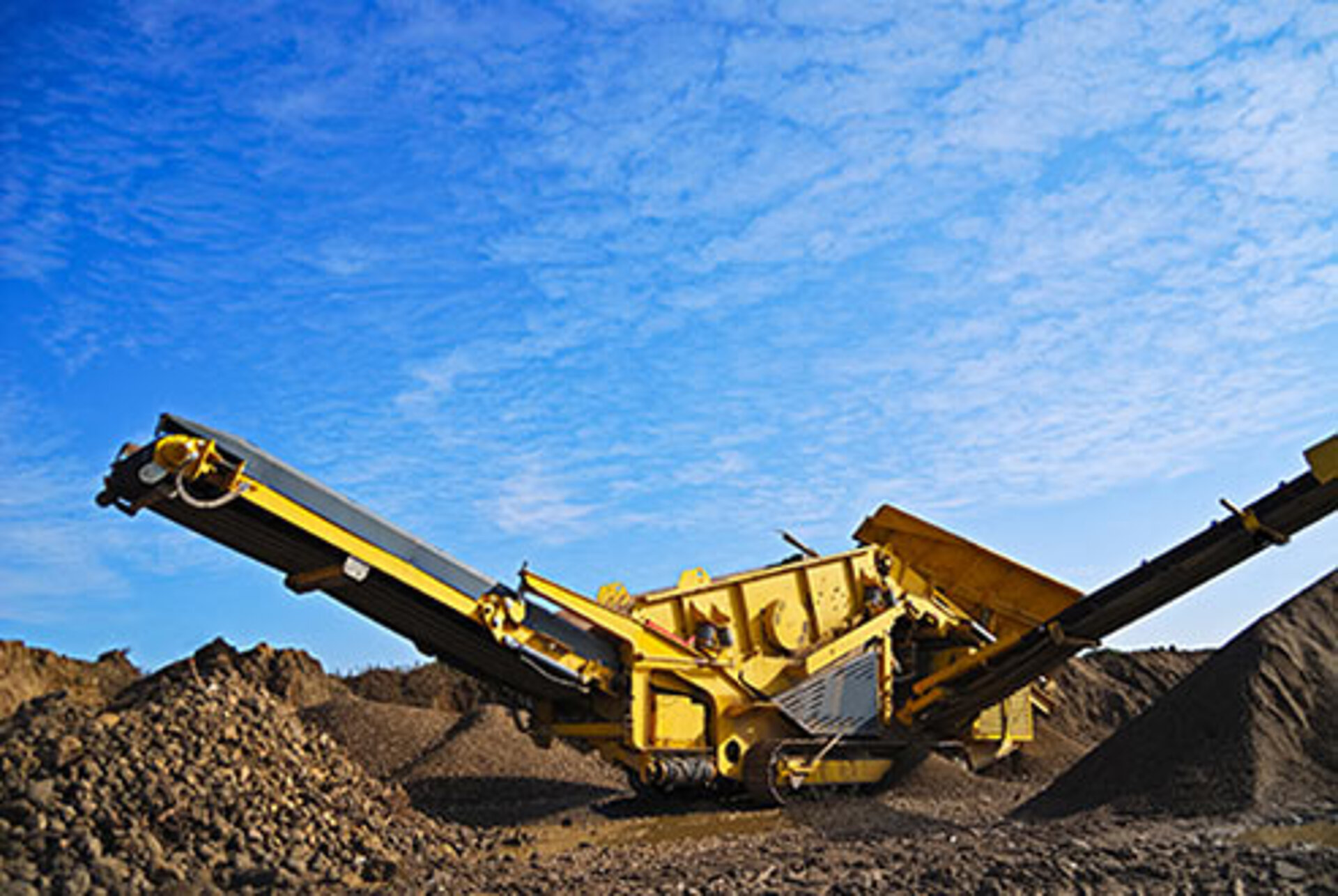

Vorbrecher, Brecher

Aus groß mach klein und kleiner - mit Sicherheit

Vorbrecher und Brecher werden im Bergbau benötigt, um das aus dem Fels gebrochene Gestein zu verkleinern. Dies geschieht mit Hilfe von sehr starken und großen Motoren, die wegen ihrer Größe mit Sanftstartern oder Frequenzumrichtern angetrieben werden. Die dabei entstehenden harmonischen Schwingungen und DC-Ströme werden von normalen RCD nicht erkannt. Die Verwendung eines frei einstellbaren Differenstrom-Überwachungssystems RCMA ist daher sinnvoll. Es stellt die Fehlererkennung sicher.



Beratung anfragen

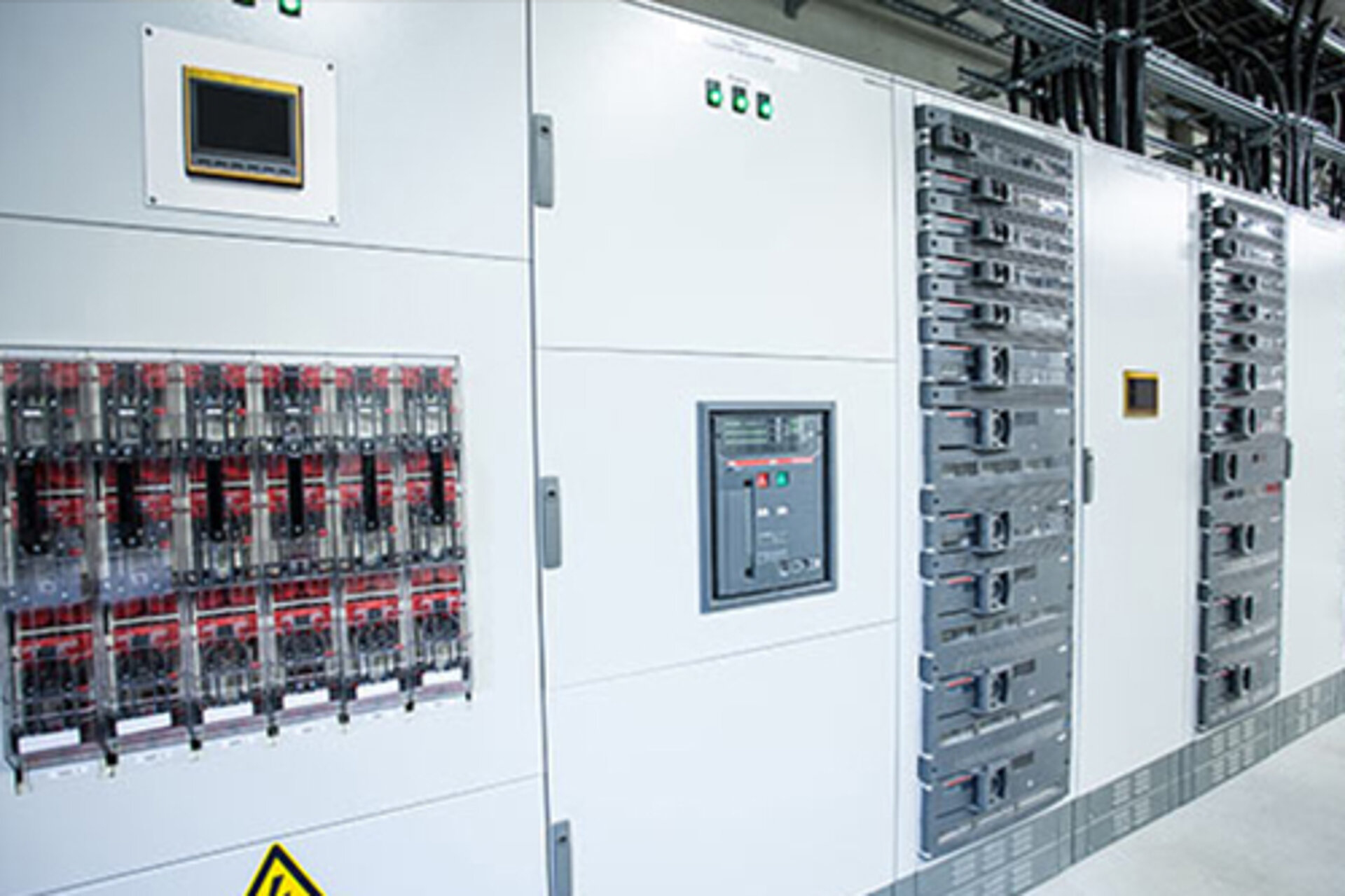

Haupt- und Unterverteilung

Eine sichere Stromversorgung ist die Basis

Eine entscheidende Bedeutung beim Betreiben von Bergwerken kommt der Stromversorgung zu. Die zugeführte Mittelspannung wird in den Trafostationen herunter transformiert und mittels Kabel oder Stromschienen über die NSHV und Unterverteilungen ins Bergwerk geleitet. Bender ISOMETER® und/oder Differenzstrom-Überwachungssysteme RCMS überwachen dies und sorgen für kontinuierlichen Betrieb. Power Quality ist die perfekte Lösung für die Überwachung der Hauptverteilung und der Unterverteilungen.



Beratung anfragen

Downloads

NameTypGrößeSpracheZeitstempelD-/B-Nummer
Produktübersicht ISOMETER®/ISOSCAN® Produktübersichten 5.0 MB DE2024/02/1616.02.2024
Produktübersicht Differenzstromüberwachung Produktübersichten 6.2 MB DE2023/11/0909.11.2023
LINETRAXX® Produktübersichten 1.7 MB DE2022/05/2525.05.2022
Fachbeitrag: Isolationsfehlersuche - Projektieren und Einrichten Fachartikel 117.5 KB DE2019/05/1313.05.2019
Fachbeitrag: Elektrische Sicherheit in Steuer- und Hilfsstromkreisen Fachartikel 636.1 KB DE2019/05/1313.05.2019
EDS309x Anwendungshinweis 1.4 MB DE2019/05/1313.05.2019D00012
Fachbeitrag: Warum das IT-System häufig die beste Wahl ist Fachartikel 307.6 KB DE2019/05/1313.05.2019
Fachbeitrag: IT-Systeme – Herzstück einer zuverlässigen Stromversorgung Fachartikel 455.8 KB DE2019/05/1313.05.2019
Fachbeitrag: Von der Pike auf - Netzsicherheit im Bergbau Fachartikel 347.6 KB DE2019/05/1313.05.2019
Fachbeitrag: Innovativer Walzenlader für den sicheren und hocheffizienten Steinkohleabbau Fachartikel 223.1 KB DE2019/05/1313.05.2019
Fachbeitrag: Ein Gigant auf Rädern - mit Bender A-ISOMETER® Fachartikel 176.3 KB DE2019/05/1313.05.2019

Produkte

Isolationsüberwachung

ISOMETER® iso685…
ISOMETER® iso685…

Isolationsüberwachungsgerät für Umrichterapplikationen und große Industrieanlagen

ISOMETER® IR155-3203 / IR155-3204
ISOMETER® IR155-3203/IR155-3204

Isolationsüberwachungsgerät für ungeerdete DC-Antriebssysteme in Elektrofahrzeugen

ISOMETER® IR155-4203/IR155-4204
ISOMETER® IR155-4203/IR155-4204

Isolationsüberwachungsgerät für ungeerdete DC-Antriebssysteme in Elektrofahrzeugen

Isolationsfehlersuche

ISOSCAN® EDS460-D
ISOSCAN® EDS460-D

- Diese Geräteserie befindet sich in der Abkündigungsphase. -
Lieferbar nach Verfügbarkeit bis 01.01.2025.

ISOSCAN® EDS30…
ISOSCAN® EDS30…

Portable Einrichtungen zur Isolationsfehlersuche für ungeerdete und geerdete Netze (IT- und TN-Systeme)

ISOSCAN® EDS460-DG
ISOSCAN® EDS460-DG

- Diese Geräteserie befindet sich in der Abkündigungsphase. -
Lieferbar nach Verfügbarkeit bis 01.01.2025.

Differenzstrom-Überwachung

LINETRAXX® SmartDetect RCMS410

4-kanaliges Wechsel-, puls- und allstromsensitives Differenzstrom-Überwachungsgerät

LINETRAXX® RCMS460-D
LINETRAXX® RCMS460-D

Mehrkanaliges Wechsel-, puls- und allstromsensitives Differenzstrom-Überwachungsgerät

LINETRAXX® RCMS460-L
LINETRAXX® RCMS460-L

Mehrkanaliges Wechsel-, puls- und allstromsensitives Differenzstrom-Überwachungsgerät

LINETRAXX® RCMS490-D
LINETRAXX® RCMS490-D

Mehrkanaliges Wechsel-, puls- und allstromsensitives Differenzstrom-Überwachungsgerät mit einem Meldekontakt pro Kanal

LINETRAXX® RCMS490-L
LINETRAXX® RCMS490-L

Mehrkanaliges Wechsel-, puls- und allstromsensitives Differenzstrom-Überwachungsgerät mit einem Meldekontakt pro Kanal

Stromwandler

LINETRAXX® CTUB100-Serie

Allstromsensitive Messstromwandler (Typ B)

Kommunikation

COMTRAXX® CP9xx-I Serie
COMTRAXX® CP9…-I Serie

Condition Monitor mit Display und integriertem Gateway

Powerscout
POWERSCOUT®

Zusammenhänge erkennen – Instandhaltung optimieren

Erdungswiderstands-Überwachung (NGR)

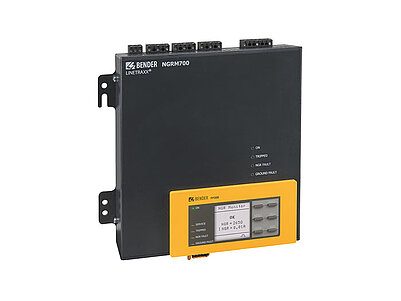

LINETRAXX® NGRM700

Das fortschrittliche Erdungswiderstands-Überwachungsgerät für anspruchsvolle Anwendungen

Power Quality

LINETRAXX® PEM353

Universalmessgerät mit einer Vielzahl an Messgrößen, Energie- und Leistungsmessung mit Speicher, Power Quality Monitoring, Grenzwertüberwachung mit Alarmweiterschaltung

Systemkomponenten

AGH150W-4
AGH150…

Erweiterung der Nennspannung für ISOMETER® der Serie iso685 auf AC 0…1150 V, DC 0…1760 V

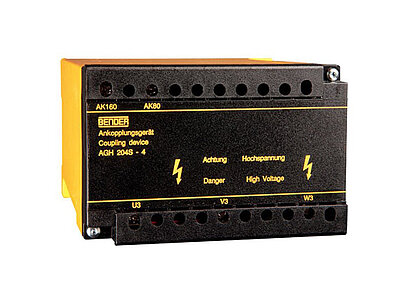

AGH204S-4
AGH204S-4

Erweiterung der Nennspannung für ISOMETER® der Serie iso685 auf AC, 3(N)AC 0…1650/0…1300 V

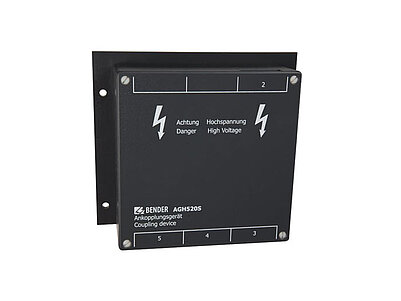

AGH520S
AGH520S

Erweiterung der Nennspannung für ISOMETER® auf AC 0…7200 V

AGH675S-7/AGH675S-7MV15
AGH675S-7…

Erweiterung der Nennspannung für ISOMETER® der Serie IRDH275BM-7 auf AC/DC 0…15,5 kV

AGH676S-4
AGH676S-4

Erweiterung der Nennspannung für ISOMETER® der Serie iso685…/IR420-D64 auf AC 0…12 kV

Isolationsüberwachung

ISOMETER® iso685…
ISOMETER® iso685…

Isolationsüberwachungsgerät für Umrichterapplikationen und große Industrieanlagen

Details
ISOMETER® IR155-3203 / IR155-3204
ISOMETER® IR155-3203/IR155-3204

Isolationsüberwachungsgerät für ungeerdete DC-Antriebssysteme in Elektrofahrzeugen

Details

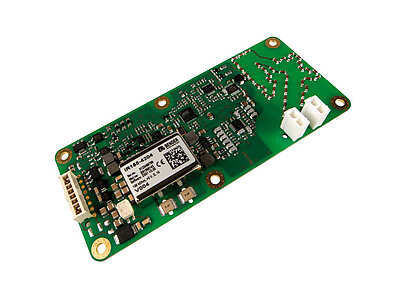

ISOMETER® IR155-4203/IR155-4204
ISOMETER® IR155-4203/IR155-4204

Isolationsüberwachungsgerät für ungeerdete DC-Antriebssysteme in Elektrofahrzeugen

Details

Isolationsfehlersuche

ISOSCAN® EDS460-D
ISOSCAN® EDS460-D

- Diese Geräteserie befindet sich in der Abkündigungsphase. -
Lieferbar nach Verfügbarkeit bis 01.01.2025.

Details
ISOSCAN® EDS30…
ISOSCAN® EDS30…

Portable Einrichtungen zur Isolationsfehlersuche für ungeerdete und geerdete Netze (IT- und TN-Systeme)

Details
ISOSCAN® EDS460-DG
ISOSCAN® EDS460-DG

- Diese Geräteserie befindet sich in der Abkündigungsphase. -
Lieferbar nach Verfügbarkeit bis 01.01.2025.

Details

Differenzstrom-Überwachung

LINETRAXX® SmartDetect RCMS410

4-kanaliges Wechsel-, puls- und allstromsensitives Differenzstrom-Überwachungsgerät

Details
LINETRAXX® RCMS460-D
LINETRAXX® RCMS460-D

Mehrkanaliges Wechsel-, puls- und allstromsensitives Differenzstrom-Überwachungsgerät

Details
LINETRAXX® RCMS460-L
LINETRAXX® RCMS460-L

Mehrkanaliges Wechsel-, puls- und allstromsensitives Differenzstrom-Überwachungsgerät

Details
LINETRAXX® RCMS490-D
LINETRAXX® RCMS490-D

Mehrkanaliges Wechsel-, puls- und allstromsensitives Differenzstrom-Überwachungsgerät mit einem Meldekontakt pro Kanal

Details
LINETRAXX® RCMS490-L
LINETRAXX® RCMS490-L

Mehrkanaliges Wechsel-, puls- und allstromsensitives Differenzstrom-Überwachungsgerät mit einem Meldekontakt pro Kanal

Details

Stromwandler

LINETRAXX® CTUB100-Serie

Allstromsensitive Messstromwandler (Typ B)

Details

Kommunikation

COMTRAXX® CP9xx-I Serie
COMTRAXX® CP9…-I Serie

Condition Monitor mit Display und integriertem Gateway

Details
Powerscout
POWERSCOUT®

Zusammenhänge erkennen – Instandhaltung optimieren

Details

Erdungswiderstands-Überwachung (NGR)

LINETRAXX® NGRM700

Das fortschrittliche Erdungswiderstands-Überwachungsgerät für anspruchsvolle Anwendungen

Details

Power Quality

LINETRAXX® PEM353

Universalmessgerät mit einer Vielzahl an Messgrößen, Energie- und Leistungsmessung mit Speicher, Power Quality Monitoring, Grenzwertüberwachung mit Alarmweiterschaltung

Details

Systemkomponenten

AGH150W-4
AGH150…

Erweiterung der Nennspannung für ISOMETER® der Serie iso685 auf AC 0…1150 V, DC 0…1760 V

Details
AGH204S-4
AGH204S-4

Erweiterung der Nennspannung für ISOMETER® der Serie iso685 auf AC, 3(N)AC 0…1650/0…1300 V

Details
AGH520S
AGH520S

Erweiterung der Nennspannung für ISOMETER® auf AC 0…7200 V

Details
AGH675S-7/AGH675S-7MV15
AGH675S-7…

Erweiterung der Nennspannung für ISOMETER® der Serie IRDH275BM-7 auf AC/DC 0…15,5 kV

Details
AGH676S-4
AGH676S-4

Erweiterung der Nennspannung für ISOMETER® der Serie iso685…/IR420-D64 auf AC 0…12 kV

Details

Normen

EN 61557-8

Elektrische Sicherheit in Niederspannungsnetzen bis AC 1 000 V und DC 1 500 V – Geräte zum Prüfen, Messen oder Überwachen von Schutzmaßnahmen - Teil 8: Isolationsüberwachungsgeräte für IT-Systeme

EN 61557-9

Elektrische Sicherheit in Niederspannungsnetzen bis AC 1 000 V und DC 1 500 V – Geräte zum Prüfen, Messen oder Überwachen von Schutzmaßnahmen - Teil 9: Einrichtungen zur Isolationsfehlersuche in IT-Systemen

EN 61557-15

Elektrische Sicherheit in Niederspannungsnetzen bis 1000 V AC und 1500 V DC - Geräte zum Prüfen, Messen oder Steuern von Schutzsystemen - Teil 15: Anforderungen an die funktionale Sicherheit von Isolationssteuergeräten in IT-Systemen und Geräten zur Erkennung von Isolationsfehlern in IT-Systemen

DIN EN 50178

Ausrüstung von Starkstromanlagen mit elektronischen Betriebsmitteln

DIN EN 61851-21

Elektrische Ausrüstung von Elektro-Straßenfahrzeugen - Konduktive Ladesysteme für Elektrofahrzeuge - Anforderung eines Elektrofahrzeuges für konduktive Verbindung an AC/DC-Versorgung

DIN VDE 0168

Errichten elektrischer Anlagen in Tagebauen, Steinbrüchen und ähnlichen Betrieben
