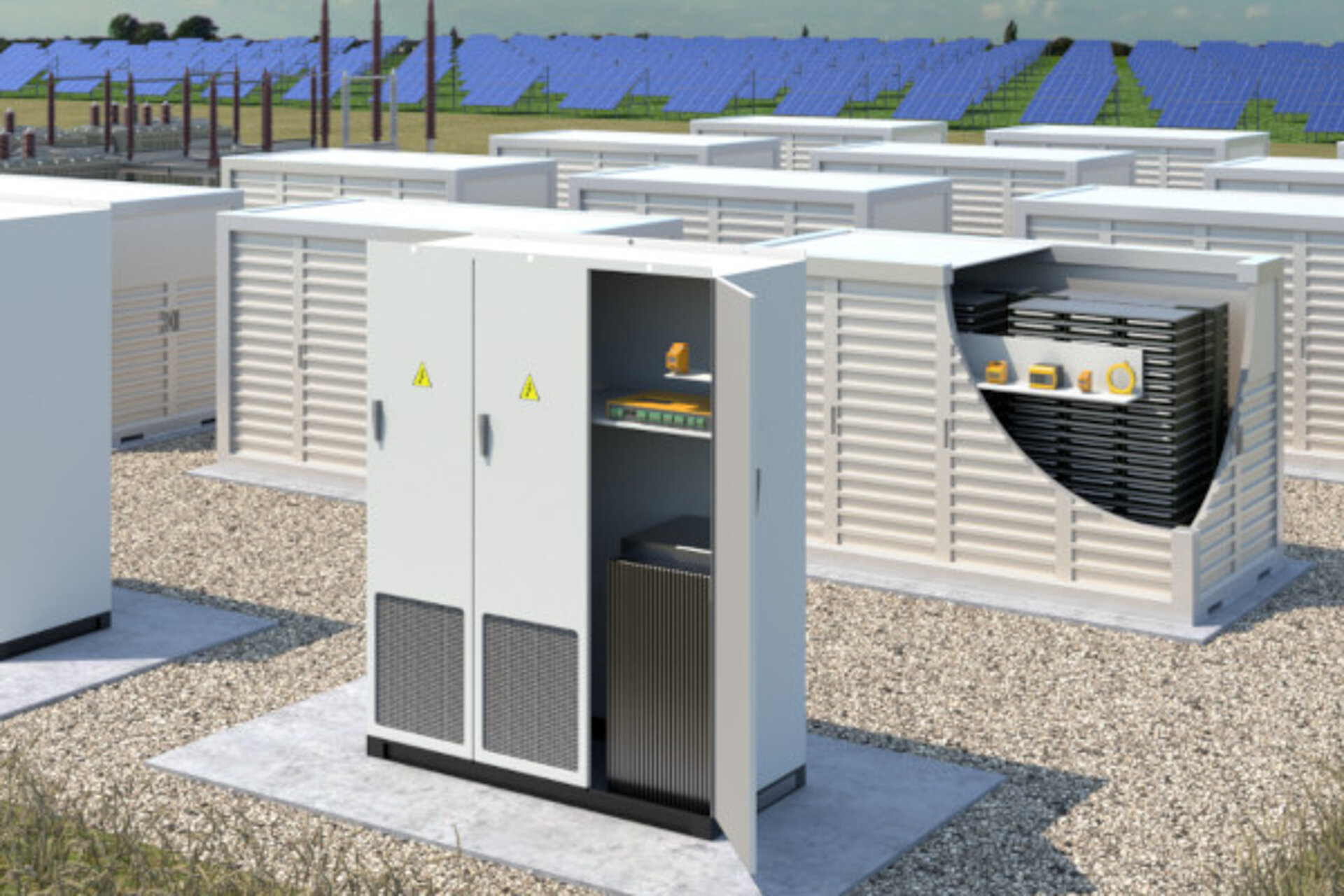

Batterie-Energiespeichersysteme (BESS)

Batterie-Energiespeichersysteme (BESS) werden zur Speicherung von Energie (oft aus einer erneuerbaren Quelle) für die spätere Nutzung in kritischen Zeiträumen eingesetzt. Zu den Vorteilen dieser Systeme gehören Kosteneinsparung, saubere Energie und geringere Ausfallzeiten. Es ist wichtig, dass die elektrische Integrität der Systeme ordnungsgemäß überwacht wird, um die Vorteile zu erhalten.

Ungeerdete BESS

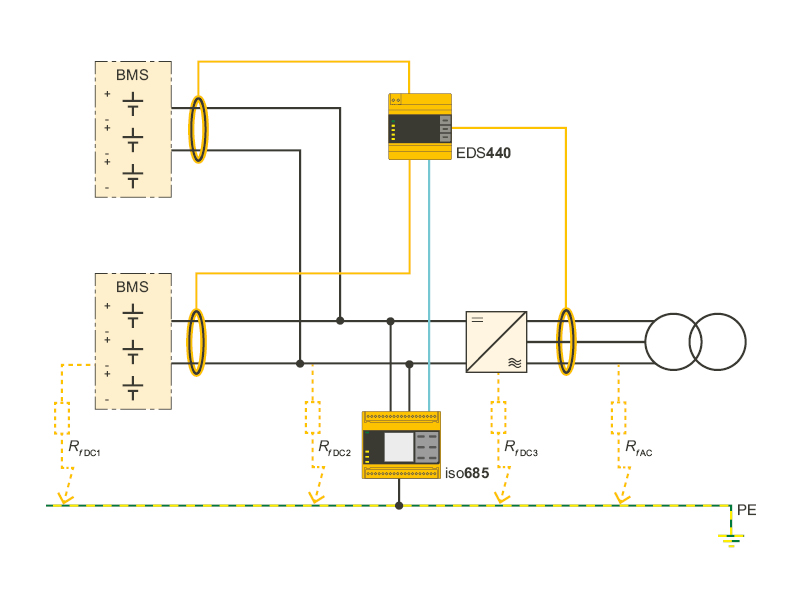

BESS werden in der Regel als ungeerdete Netze betrieben, d. h. alle Außenleiter haben bewusst keine Verbindung zur Erde. Obwohl diese Systeme auch bei einem einzelnen Erdschluss weiter betrieben werden können, ist es wichtig, den ersten Fehler so schnell wie möglich anzuzeigen und zu beheben. Wird der Fehler nicht behoben, entsteht bei einem zweiten Erdschluss eines anderen Außenleiters ein Kurzschluss. Die Isolationsüberwachungsgeräte (IMDs) von Bender melden einen ersten Fehler frühzeitig, so dass genügend Zeit ist, den Fehler zu erkennen und zu beheben, bevor es zu einem schwerwiegenden Problem kommt. Bender bietet eine Vielzahl von IMDs für BESS nahezu jeder Größe an, von kleinen Anlagen über kommerzielle und industrielle Systeme bis hin zu großen Systemen im Bereich der Energieversorgung.

Geerdete BESS

Die meisten BESS werden über ein ungeerdetes Netz betrieben, es gibt jedoch auch geerdete Anlagen, die für einen sicheren Betrieb über einen geeigneten Erdschlussschutz verfügen müssen. Diese Netze können am + oder - Pol des DC-(Batterie)kreises oder am neutralen Anschlusspunkt des Wechselrichters geerdet sein. Es ist unerlässlich, schleichende Isolationsverschlechterungen oder Erdschlüsse anhand von Differenzströmen zu detektieren. Probleme können so frühzeitig erkannt und behoben werden, bevor eine Schutzeinrichtung auslöst und/oder Batterien beschädigt werden. Die Differenzstrom-Überwachungsgeräte von Bender sind in der Lage, niedrige AC- und DC-Differenzströme zu erkennen, um kleinere Probleme frühzeitig anzuzeigen, bevor sie zu größeren Problemen werden, wie z. B. Gerätebrände oder Anlagenausfälle.

Vorteile

Minimierung der Ausfallzeiten
Elektrische Probleme können erkannt und lokalisiert werden, während die Anlage in Betrieb ist.

Erhöhte Sicherheit
Die Erdschlusslokalisierung an Packs und Modulen minimiert das Risiko eines Batteriebrands (bei schneller Reparatur).

Automatische Fehlerlokalisierung
Die automatische Fehlerortung ermöglicht eine Ferndiagnose, so dass im Fehlerfall keine Techniker vor Ort sein müssen.

Senkung der Wartungskosten
Erhebliche Senkung der Wartungskosten aufgrund der Genauigkeit der Fehlererkennung und des geringeren Bedarfs an menschlicher Interaktion mit dem System.

Downloads

TypNameGrößeSpracheZeitstempelD-/B-Nummer
Fachartikel Fachbeitrag: Elektrische Sicherheit in Steuer- und Hilfsstromkreisen 636.1 KB DE2019/05/13 10:29:2213.05.2019 10:29:22

Produkte

Isolationsüberwachung

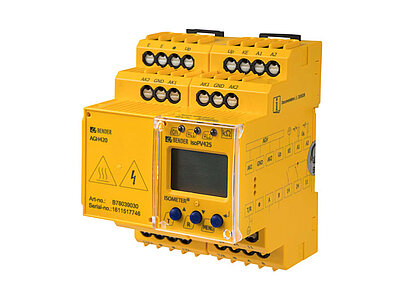

ISOMETER® isoPV425 mit AGH420
ISOMETER® isoPV425 mit AGH420

Isolationsüberwachungsgerät für Photovoltaik-Anlagen bis AC 690 V/DC 1000 V

ISOMETER® iso685…
ISOMETER® iso685…

Isolationsüberwachungsgerät für Umrichterapplikationen und große Industrieanlagen

ISOMETER® isoPV1685/isoPV1685PFR
ISOMETER® isoPV1685RTU/isoPV1685P

Isolationsüberwachungsgerät für ungeerdete Netze bis AC 1000 V/DC 1500 V in Photovoltaik-Anlagen

Differenzstrom-Überwachung

LINETRAXX® RCMS460-D
LINETRAXX® RCMS460-D

Mehrkanaliges Wechsel-, puls- und allstromsensitives Differenzstrom-Überwachungsgerät

LINETRAXX® RCMS490-D
LINETRAXX® RCMS490-D

Mehrkanaliges Wechsel-, puls- und allstromsensitives Differenzstrom-Überwachungsgerät mit einem Meldekontakt pro Kanal

Isolationsfehlersuche

ISOSCAN® EDS440
ISOSCAN® EDS440

Isolationsfehlersuchgerät zur Lokalisierung von Isolationsfehlern in Hauptstromkreisen

Isolationsüberwachung

ISOMETER® isoPV425 mit AGH420
ISOMETER® isoPV425 mit AGH420

Isolationsüberwachungsgerät für Photovoltaik-Anlagen bis AC 690 V/DC 1000 V

Details
ISOMETER® iso685…
ISOMETER® iso685…

Isolationsüberwachungsgerät für Umrichterapplikationen und große Industrieanlagen

Details
ISOMETER® isoPV1685/isoPV1685PFR
ISOMETER® isoPV1685RTU/isoPV1685P

Isolationsüberwachungsgerät für ungeerdete Netze bis AC 1000 V/DC 1500 V in Photovoltaik-Anlagen

Details

Differenzstrom-Überwachung

LINETRAXX® RCMS460-D
LINETRAXX® RCMS460-D

Mehrkanaliges Wechsel-, puls- und allstromsensitives Differenzstrom-Überwachungsgerät

Details
LINETRAXX® RCMS490-D
LINETRAXX® RCMS490-D

Mehrkanaliges Wechsel-, puls- und allstromsensitives Differenzstrom-Überwachungsgerät mit einem Meldekontakt pro Kanal

Details

Isolationsfehlersuche

ISOSCAN® EDS440
ISOSCAN® EDS440

Isolationsfehlersuchgerät zur Lokalisierung von Isolationsfehlern in Hauptstromkreisen

Details
