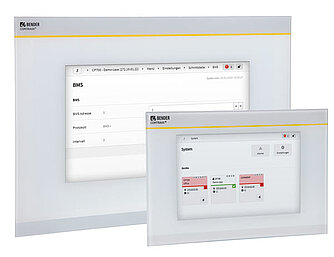

COMTRAXX® CP9…-I Serie
- Komplette Systemübersicht im Webbrowser oder auf integriertem Display
- Parametrierung aller Bender Geräte
- Alle Bender Kommunikationsschnittstellen
- Verschiedene Displaygrößen verfügbar (7" und 15,6")
- Zukunftssichere Technologie
Die COMTRAXX® CP9…-I Serie beinhaltet einen Condition Monitor mit Weboberfläche und ein Display, welches in verschiedenen Größen verfügbar ist. Alle Bender Geräte können mittels der integrierten Schnittstellen verbunden werden. Zudem können auch Fremdgeräte in das System eingebunden werden. Über die Weboberfläche oder das Display können die Messwerte, Parameter und alle sonstigen Daten kontrolliert und parametriert werden. Es besteht eine vielfältige Möglichkeit Alarme zu Melden und zu Visualisieren. Durch die robuste Oberfläche und Bauweise sind bei den Einsatzszenarien keine Grenzen gesetzt.
Condition Monitor CP915-I ab Q4/2023 lieferbar.
Vorhandene Schnittstellen
- RS-485: BMS, Modbus RTU
- Ethernet: BCOM, Modbus TCP, SNMP, PROFINET
Mehr zu den Vorteilen der COMTRAXX® CP9…-I Serie erfahren Sie hier.
- Komplette Systemübersicht im Webbrowser oder auf integriertem Display
- Parametrierung aller Bender Geräte
- Alle Bender Kommunikationsschnittstellen
- Verschiedene Displaygrößen verfügbar (7" und 15,6")
- Zukunftssichere Technologie
Die COMTRAXX® CP9…-I Serie beinhaltet einen Condition Monitor mit Weboberfläche und ein Display, welches in verschiedenen Größen verfügbar ist. Alle Bender Geräte können mittels der integrierten Schnittstellen verbunden werden. Zudem können auch Fremdgeräte in das System eingebunden werden. Über die Weboberfläche oder das Display können die Messwerte, Parameter und alle sonstigen Daten kontrolliert und parametriert werden. Es besteht eine vielfältige Möglichkeit Alarme zu Melden und zu Visualisieren. Durch die robuste Oberfläche und Bauweise sind bei den Einsatzszenarien keine Grenzen gesetzt.
Condition Monitor CP915-I ab Q4/2023 lieferbar.
Vorhandene Schnittstellen
- RS-485: BMS, Modbus RTU
- Ethernet: BCOM, Modbus TCP, SNMP, PROFINET
Mehr zu den Vorteilen der COMTRAXX® CP9…-I Serie erfahren Sie hier.
Merkmale
- Displaygröße 7" und 15,6" mit gehärtetem und entspiegelten Glas
- Leicht zu Reinigen und zu Desinfizieren, Schutzart IP54
- Schraubenlos montierte Frontplatte
- Condition Monitor für Bender-Systeme
- Integriertes modulares Gateway zwischen Bender-Systemen und TCP/IP
- Fernzugriff über LAN, WAN oder Internet möglich
- Unterstützung von Geräten, die am internen BMS-Bus, über BCOM, Modbus RTU oder Modbus TCP angeschlossen sind
- Individuelle Visualisierung kann generiert werden, welche im Webbrowser oder Display dargestellt werden kann
- Geräuschlos durch lüfterlosen Betrieb
- Qualitativ hochwertige Darstellung mit hervorragendem Kontrast, hoher Auflösung und breitem Blickwinkel
- Möglichkeit der graphischen Integration von Gebäudeplänen oder Status-Displays in Fotoqualität
- Visuelle- und Akustische Benachrichtigung im Falle eines Alarms
Anwendungen
- Überwachen und Parametrieren von allen kommunikationsfähigen Bender-Geräten
- Befestigung in der Schaltschranktür um alle Informationen sofort ersichtlich zu haben
- Inbetriebnahme und Diagnose von Bender-Systemen
- Ferndiagnose und Fernwartung
- Leitstände in allen Bereichen
- Überwachung und Analyse von Rechenzentren
COMTRAXX® CP9…-I Serie Variante(n)
Komplettgeräte
| Typ | Displaygröße | Versorgung | Geräte Maße (B x H x T) | Gewicht | Gehäuse | Displayeinheit (Glas, gehärtet) | Art.-Nr. |
|---|---|---|---|---|---|---|---|
| CP907-I | 7" (17,6 cm) | DC 24 V, < 15 W | 226 x 144 x 78 mm | 1,1 kg | Unterputzgehäuse | weiß | B95061031 |
| CP907-I | 7" (17,6 cm) | DC 24 V, < 15 W | 226 x 144 x 65 mm | 1,0 kg | Schaltschranktür-Befestigung | weiß | B95061032 (verfügbar ab Q4/2023) |
| CP915-I | 15,6" (38,6 cm) | AC 100…240 V, < 30 W | 505 x 350 x 92 mm | 6,1 kg | Unterputzgehäuse | weiß | B95061033 (verfügbar ab Q4/2023) |
| CP915-I | 15,6" (38,6 cm) | AC 100…240 V, < 30 W | 505 x 350 x 92 mm | 6,1 kg | Unterputzgehäuse | grau | B95061034 (verfügbar ab Q4/2023) |
Lieferumfang: Displayeinheit, Schaltschranktür-Befestigung oder Unterputzgehäuse incl. Montageplatte mit Elektronik, CP9…-I-Anschlusskabel und Steckerkit.
Hinweis: Ein Saugheber wird benötigt um das Display entfernen zu können (siehe Zubehör).
Komponenten einzeln
| Geräteserie | Typ | Art-Nr. |
|---|---|---|
| CP907-I | Unterputzgehäuse | B95100140 |
| CP915-I | Displayeinheit weiß | B95061090 |
| CP915-I | Displayeinheit grau | B95061110 |
| CP915-I | Unterputzgehäuse incl. Montageplatte mit Elektronik | B95061092 |
Optionales Zubehör für COMTRAXX® CP9…-I Serie
| Typ | Art.-Nr. |
|---|---|
| CP9xx Ersatz-Steckerkit | B95061910 |
| CP9xx Saugheber* | B95061911 |
| CP907(-I) Aufputzgehäuse | B95061915 |
| CP915(-I) Aufputzgehäuse | B22301077 |
| STEP-PS Netzteil - DC 24 V/1.75A | B94053111 |
* Der Saugheber wird benötigt, um das Display des CP915-I entfernen zu können
Downloads für COMTRAXX® CP9…-I Serie
| Typ | Name | Größe | Sprache | Zeitstempel | D-/B-Nummer |
|---|---|---|---|---|---|
| CE-Konformitätserklärungen | CP9xx | 88.0 KB | 2022/08/12 06:17:2412.08.2022 06:17:24 | ||
| Software | CP9xx, CP9…-I, CP700, COM465xx - SNMP MIB-Dateien | 7.6 KB | 2021/11/26 13:38:0526.11.2021 13:38:05 | D00005 | |
| Datenblätter | COMTRAXX® CP9…-I | 504.7 KB | DE | 2023/03/30 06:58:2430.03.2023 06:58:24 | D00418 |
| Datenblätter | COMTRAXX® CP9…-I | 501.2 KB | EN | 2023/03/30 06:58:4330.03.2023 06:58:43 | D00418 |
| Datenblätter | COMTRAXX® CP9…-I | 505.1 KB | ES | 2023/03/30 06:59:0230.03.2023 06:59:02 | D00418 |
| Handbücher | COMTRAXX® CP9…-I | 16.4 MB | DE | 2023/03/30 07:00:0930.03.2023 07:00:09 | D00418 |
| Handbücher | COMTRAXX® CP9…-I | 16.4 MB | EN | 2023/03/30 07:00:5430.03.2023 07:00:54 | D00418 |
| Kurzanleitungen | COMTRAXX® CP9…-I | 1.6 MB | DE | 2023/03/30 07:01:1830.03.2023 07:01:18 | D00418 |
| Kurzanleitungen | COMTRAXX® CP9…-I | 1.6 MB | EN | 2023/03/30 07:01:1830.03.2023 07:01:18 | D00418 |
| Produktbroschüren | COMTRAXX® CP9…-Industrie | 2.6 MB | DE | 2020/12/18 13:01:3518.12.2020 13:01:35 | D00418 |
| Produktbroschüren | COMTRAXX® CP9…-Industrial | 2.5 MB | EN | 2021/01/05 12:58:0405.01.2021 12:58:04 | D00418 |
| Produktbroschüren | COMTRAXX® CP9…-Industrial | 2.5 MB | ES | 2021/02/03 10:09:1103.02.2021 10:09:11 | D00418 |
| Produktbroschüren | COMTRAXX® CP9…-Industrial | 2.5 MB | FR | 2021/02/15 12:57:3615.02.2021 12:57:36 | D00418 |
| Datenblätter | COMTRAXX® CP9…-I | 505.0 KB | FR | 2023/03/30 06:59:1730.03.2023 06:59:17 | D00418 |
| Software | GSDML V2.42 Bender CP9XX | 6.2 KB | 2022/06/07 08:34:3307.06.2022 08:34:33 | ||
| Software | CP900 Update V4.8.2 | 30.1 MB | 2023/06/05 14:24:2005.06.2023 14:24:20 | D00349, D00418 | |
| Software | CP907 Update V4.8.2 | 30.1 MB | 2023/06/05 14:24:4105.06.2023 14:24:41 | D00349, D00418 |
