Landstromüberwachung GM401 von Bender

Landanschluss PE-Überwachung gemäß IEC80005-1

Landanschlüsse für die sichere Versorgung mit sauberem Strom an Bord

Immer mehr Schiffe werden während ihres Aufenthalts in Häfen mit Strom vom Land versorgt. Damit sollen in den Häfen Lärm und Feinstaubemissionen durch laufende Dieselmotoren deutlich reduziert werden.

Herausforderung elektrische Sicherheit während der Stromversorgung vom Land

Die Stromversorgung von Schiffen über einen Landanschluss ist mit einigen Herausforderungen verbunden. Schiffsbewegungen, Tidenhub und andere Einflüsse wie Wetter und Korrosion beanspruchen die verwendeten Kabel in einem hohen Maß.

Die größte Herausforderung besteht darin, während der Landstromversorgung die Verbindung des Schutzleiters (PE) sicherzustellen. Denn kommt es während der Landstromversorgung zu einem Kurzschluss an Bord des Schiffes, fließt der Kurzschlussstrom über den Schutzleiter (PE) ab. Wäre die Verbindung des PE vom Schiff zur Landseite in diesem Augenblick unterbrochen, würde der Kurzschlussstrom über den Schiffskörper, das angrenzende Seewasser und die Gangway zum Land abfließen. Für Passagiere und Crew besteht dann Lebensgefahr durch eine hohe Berührungsspannung (elektrischer Schlag).

Aus diesem Grund schreibt die IEC 80005-1 vor, dass die Verbindung des PE vom Schiff zum Land permanent überwacht wird. Im Falle einer Unterbrechung des PE muss die Landstromversorgung des Schiffes ebenfalls unterbrochen werden.

Die IEC 80005-1 schreibt vor, dass die Verbindung des PE (Schutzleiter) vom Schiff zum Land permanent überwacht werden muss. Im Fall einer Unterbrechung des PE muss auch die Landstromversorgung des Schiffes unterbrochen werden.

Permanente PE-Überwachung nach IEC 80005-1 mit dem GM401

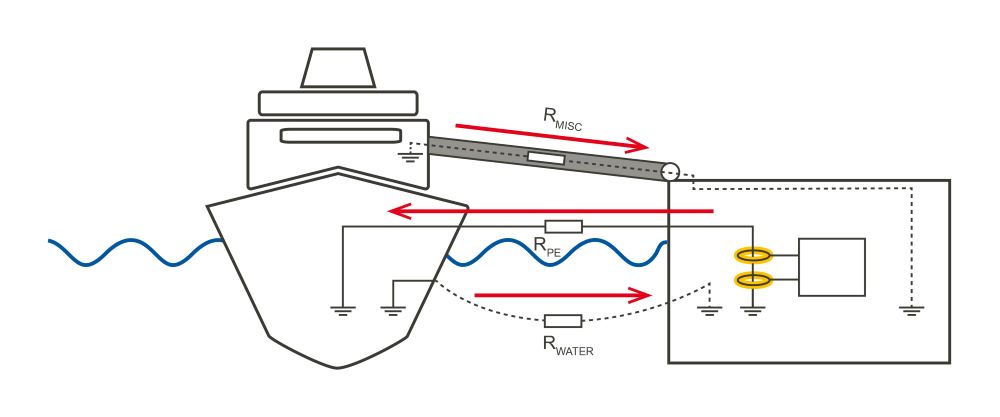

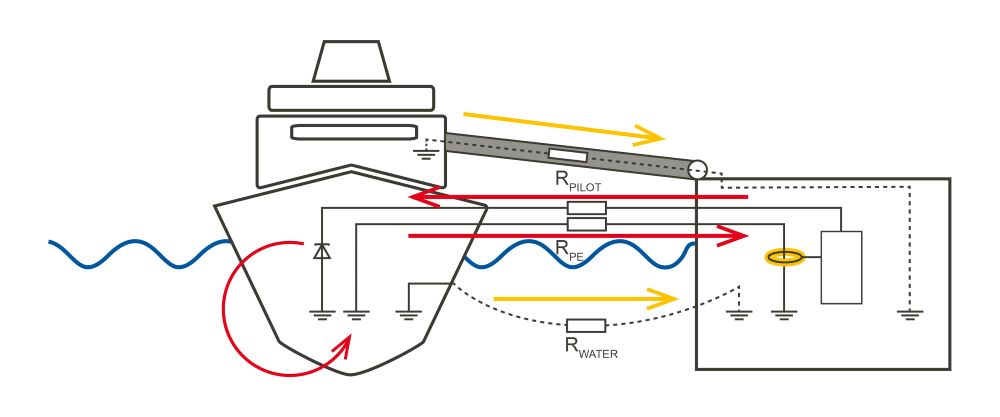

Bender bietet eine patentierte Lösung zur permanenten Überwachung des Schutzleiters des Landanschlusses. Das GM401 stellt sicher, dass bei einer Unterbrechung des PE die Stromversorgung vom Land unterbrochen wird. Die Überwachung des PE erfolgt durch zwei Messverfahren. Bei der HPR-Messung (High Parallel Resistance) wird auch bei hohem parallelem Widerstand die Verbindung zwischen Schiff und Land sicher gemessen. Bei der LPR-Messung (Low Parallel Resistance) wird mit einem niedrigen Widerstand zwischen Schiff und Land, wie beispielsweise bei Brackwasser in Hamburg Altona (etwa 1 Ohm), der Unterschied zwischen PE-Verbindung und Wasser sicher erkannt und gemeldet. Nur wenn eine der Messungen den PE-Anschluss erkennt, wird der Landstrom freigeschaltet.

Nur wenn der PE zwischen Schiff und Land verbunden ist, wird der Landstrom freigeschaltet.

GM401 Landanschluss PE-Überwachung elektrisch sicher

Das GM401 gewährleistet, dass der Potentialausgleich zwischen Schiff und Land sichergestellt ist. Ist der PE unterbrochen, wird die Stromversorgung zum Schiff ebenfalls unterbrochen. Damit wird verhindert, dass im Fall eines elektrischen Fehlers an Bord der Kurzschlussstrom über den Schiffsrumpf oder die Gangway abgeleitet werden und Passagiere und Crew in Gefahr bringen.

Das GM401 ist für Mittelspannungs- und Niederspannungsapplikationen (IEC80005-3) einsetzbar und kann einfach auf der Hutschiene im Schaltschrank des Landanschlusses integriert und montiert werden. Das spart Zeit und Geld und vereinfacht die Installation erheblich. Anschließend kann das GM401 einfach und ohne aufwändige Programmierung konfiguriert werden.

Referenzen

Diese Kunden nutzen bereits das GM401:

  • Hamburg Port Authority
  • Hafen Bremen und Bremerhaven
  • Hafen Rotterdam
  • Hafen Antwerpen
  • HAROPA Port

Das sagen unsere Kunden

Wir sind hoch zufrieden. Insbesondere die direkte Messung des PE-Leiters ist uns wichtig, um eine fehlerhafte Freigabemessung des PE über das tidenabhängige Brackwasser im Hamburger Hafen auszuschließen. Seit der Installation der ersten Landstromversorgung (damals noch das GM400) im Jahr 2017 gab es keine Probleme. Die neue Variante ist im Handling deutlich einfacher.

Uwe Radkte, Gesamtverantwortliche Elektrofachkraft der Hamburger Port Authority

Produkte

Isolationsüberwachung

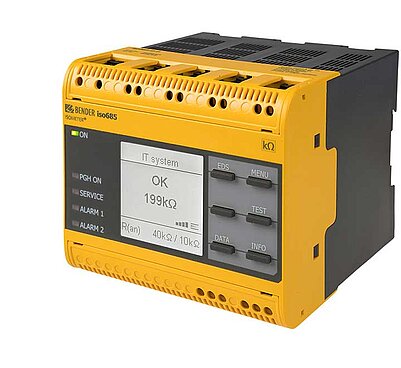

ISOMETER® iso685-…-P
ISOMETER® iso685-…-P

Isolationsüberwachungsgerät für Umrichterapplikationen und große Industrieanlagen, Variante für gekoppelte Netze und Isolationsfehlersuche

Isolationsfehlersuche

ISOSCAN® EDS440
ISOSCAN® EDS440

Isolationsfehlersuchgerät zur Lokalisierung von Isolationsfehlern in Hauptstromkreisen

Differenzstrom-Überwachung

LINETRAXX® RCMA420
LINETRAXX® RCMA420

Allstromsensitives Differenzstrom-Überwachungsgerät für TN- und TT-Systeme (AC-, DC-, pulsierende DC-Ströme)

Isolationsüberwachung

ISOMETER® iso685-…-P
ISOMETER® iso685-…-P

Isolationsüberwachungsgerät für Umrichterapplikationen und große Industrieanlagen, Variante für gekoppelte Netze und Isolationsfehlersuche

Details

Isolationsfehlersuche

ISOSCAN® EDS440
ISOSCAN® EDS440

Isolationsfehlersuchgerät zur Lokalisierung von Isolationsfehlern in Hauptstromkreisen

Details

Differenzstrom-Überwachung

LINETRAXX® RCMA420
LINETRAXX® RCMA420

Allstromsensitives Differenzstrom-Überwachungsgerät für TN- und TT-Systeme (AC-, DC-, pulsierende DC-Ströme)

Details

Downloads

NameTypGrößeSpracheZeitstempelD-/B-Nummer
Maritime Systems Branchenbroschüren 8.8 MB EN2024/02/0101.02.2024
Electrical Safety Solutions for Yachts and Cruise Liners Branchenbroschüren 1.1 MB EN2024/04/2929.04.20240
GM401 continuously monitoring of equipotential bonding according IEC80005-1 Anwendungshinweis 273.2 KB EN2024/03/0808.03.2024D00252
GM401 wiring diagram Anwendungshinweis 716.3 KB EN2024/03/0505.03.2024D00252
qhy4raey

Sie haben Fragen zu dieser oder anderen Lösungen für Schiffe und Häfen?

Kontaktieren Sie uns! Unsere Mitarbeiter helfen Ihnen gerne weiter.

ZUM KONTAKTFORMULAR
