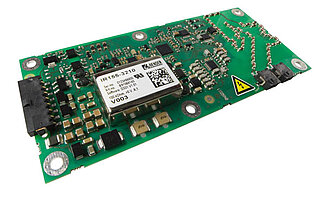

ISOMETER® IR155-3210
- Isolationsüberwachungsgerät für ungeerdete DC-Ladesysteme (IT-Systeme) in DC-Ladestationen nach CCS-Standard
- Kontinuierliche Messung des Isolationswiderstandes 0…10 MΩ, Ansprechwerte ab Werk vorkonfiguriert
- IT-Systeme bis 0…800 V
- Kurzschlusssichere Treiber Ausgänge für Fehlererkennung und PWM kodierter Iso-Messwert
- Spannungsversorgung geeignet für 12 V- und 24 V-Systeme
Das ISOMETER® IR155-3210 überwacht den Isolationswiderstand zwischen den isolierten, aktiven HV-Leitern einer DC-Ladestation nach CCS-Standard (Un = DC 0…800 V) und PE. Durch das patentierte Messverfahren wird der Isolationswiderstand auf der Gleichspannungs- und der Wechselspannungsseite eines elektrischen Antriebs-/Ladesystems überwacht. Vorhandene Isolationsfehler werden zuverlässig gemeldet, auch bei hohen Störbeeinflussungen, die durch Motor-/Ladesteuerungsprozesse (Beschleunigung, Energierückgewinnung etc.) verursacht werden können.
- Isolationsüberwachungsgerät für ungeerdete DC-Ladesysteme (IT-Systeme) in DC-Ladestationen nach CCS-Standard
- Kontinuierliche Messung des Isolationswiderstandes 0…10 MΩ, Ansprechwerte ab Werk vorkonfiguriert
- IT-Systeme bis 0…800 V
- Kurzschlusssichere Treiber Ausgänge für Fehlererkennung und PWM kodierter Iso-Messwert
- Spannungsversorgung geeignet für 12 V- und 24 V-Systeme
Das ISOMETER® IR155-3210 überwacht den Isolationswiderstand zwischen den isolierten, aktiven HV-Leitern einer DC-Ladestation nach CCS-Standard (Un = DC 0…800 V) und PE. Durch das patentierte Messverfahren wird der Isolationswiderstand auf der Gleichspannungs- und der Wechselspannungsseite eines elektrischen Antriebs-/Ladesystems überwacht. Vorhandene Isolationsfehler werden zuverlässig gemeldet, auch bei hohen Störbeeinflussungen, die durch Motor-/Ladesteuerungsprozesse (Beschleunigung, Energierückgewinnung etc.) verursacht werden können.
Merkmale
- Geeignet für 12-V- und 24-V-Systeme
- Automatischer Geräteselbsttest
- Kontinuierliche Messung des Isolationswiderstandes 0…10 MΩ
– Ansprechzeit < 2 s nach dem Einschalten für den ersten ermittelten Isolationszustand (SST)
– Ansprechzeit < 10 s für gemessenen Isolationswiderstand (DCP) - Automatische Anpassung an die bestehende Netzableitkapazität (≤1 μF)
- Erkennung von Erdschlüssen und Unterbrechung des Erdanschlusses
- Isolationsüberwachung von AC- und DC-Isolationsfehlern für ungeerdete Netze (IT-Netze) 0…800 V
- Unterspannungserkennung für Spannungen unter 500 V (werksseitig einstellbar durch Bender)
- Kurzschlusssichere Ausgänge für:
– Fehlererkennung (High-Side-Ausgang)
– Messwert (PWM 5…95 %) und Status (f = 10…50 Hz) bei High- oder invertiertem Low-Side-Treiber (MHS-Ausgang) - Schutzlackierung (SL 1301ECO-FLZ)
- UL 2231 konform
Anwendungen
- Überwachung für ungeerdete DC-Ladesysteme (IT-Systeme) für Elektrofahrzeuge
ISOMETER® IR155-3210 Variante(n)
| Typ | Art.-Nr. | |
|---|---|---|
| IR155-3210 | Fest voreingestellte Parameter Ran: 100 kΩ Unterspannungserkennung: 0 V (inaktive) Messwertausgang High-Side | B91068140V4 |
| IR155-3210 | Parameter kundenspezifisch einstellbar Ran: 100…200 kΩ Unterspannungserkennung: 0…500 V Fave: 1…10 Messwertausgang High-Side | B91068140CV4 |
Optionales Zubehör für ISOMETER® IR155-3210
| Typ | Art-Nr. |
|---|---|
| Befestigungs-Set | B91068500 |
| Steckverbinder-Set IR155-32xx | B91068501 |
Downloads für ISOMETER® IR155-3210
| Typ | Name | Größe | Sprache | Zeitstempel | D-/B-Nummer |
|---|---|---|---|---|---|
| CE-Konformitätserklärungen | IR155-32xx | 83.9 KB | 2022/08/12 06:17:2412.08.2022 06:17:24 | ||
| Flyer | We are your eMobility partner! | 262.3 KB | EN | 2023/11/29 10:01:3629.11.2023 10:01:36 | |
| Datenblätter | IR155-3210 | 564.1 KB | EN | 2022/06/09 10:54:3809.06.2022 10:54:38 | D00376 |
| Kurzanleitungen | IR155-xx10 | 1.1 MB | EN | 2021/07/23 09:42:2723.07.2021 09:42:27 | D00376 |
