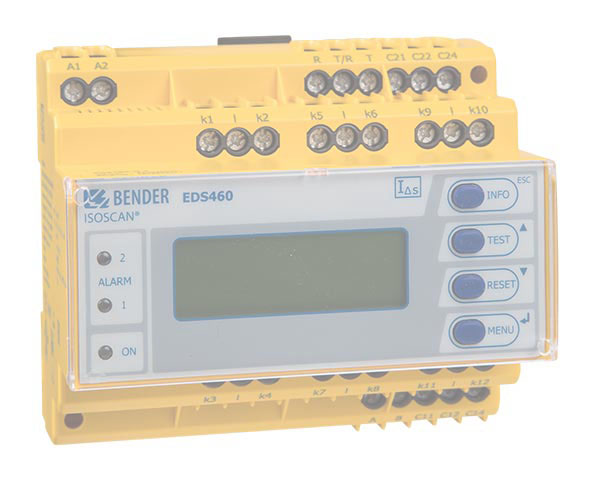

ISOSCAN® EDS460-DG
ISOSCAN® EDS460-DG

- Diese Geräteserie befindet sich in der Abkündigungsphase. -
Lieferbar nach Verfügbarkeit bis 01.01.2025.

Ihr persönlicher Ansprechpartner berät Sie gerne.

 Kennen Sie schon unsere neue Produktgeneration:

ISOSCAN® EDS440

ISOSCAN® EDS440

Fragen? Kontaktieren Sie uns!

Merkmale

  • Isolationsfehlersuche in IT-Systemen
  • Für DC-IT-Systeme (20…308 V)
  • Steuer- und Anzeigefunktion in einem Gerät
  • 12 Messkanäle (Abgänge) für Messstromwandler Serie CTAC, WR, WS
  • Bis zu 90 EDS-Isolationsfehlersuchgeräte im System (1080 Messkanäle)
  • Abfragezeit max. 10 s für alle Messkanäle (parallele Abfrage)
  • Ansprechempfindlichkeit 2…10 mA
  • Historienspeicher für 300 Ereignisse
  • Zwei Alarmrelais mit je einem Wechsler
  • Arbeits-/Ruhestrom wählbar
  • Anschluss externe Reset-/Test-Taste
  • Anzeige über Grafikdisplay
  • BMS-Adressbereich 1…90
  • Serielle Schnittstelle RS-485
  • Permanente Wandleranschlussüberwachung
  • Fehlerspeicherverhalten wählbar
  • Zusätzliche AC-Differenzstrommessung

Anwendungen

  • Isolationsfehlersuche in DC IT-Systemen
  • DC-Hauptstromkreise in Industrieanlagen und Schiffen
  • Diodenentkoppelte DC IT-Systeme in Kraftwerken

ISOSCAN® EDS460-DG Variante(n)

TypVersorgungsspannung US*AnsprechwertArt.-Nr.
EDS460-DG-1DC 16…94 V / AC 16…72 V, 42…460 Hz2…10 mAB91080018
EDS460-DG-2AC/DC 70…276 V / AC 42…460 Hz2…10 mAB91080019
EDS460-DGW-1DC 16…94 V / AC 16…72 V, 42…460 Hz2…10 mAB91080018W
EDS460-DGW-1AC/DC 70…276 V / AC 42…460 Hz2…10 mAB91080019W

* Absolutwerte
EDS460-DGW… Ausführung für erweiterte klimatische und mechanische Beanspruchungen.

Optionales Zubehör für ISOSCAN® EDS460-DG

Zubehör

TypVersorgungsspannung US*Artikel-Nr.
DI-1DL (Busverstärker)AC 85…260 V, 50…60 HzB95012047
DI-2USB (Schnittstellen-Umsetzer RS-485/USB)Aus USB-Schnittstelle gespeistB95012045

*Absolutwerte


Protokollumsetzer

TypVersorgungsspannung USArtikel-Nr.
COM465IPAC/DC 24…240 V, 50…60 HzB95061065


Messstromwandler

TypInnendurchmesser/mmBauformArtikel-Nr.
CTAC20ø 20rundB98110005
CTAC35ø 35rundB98110007
CTAC60ø 60rundB98110017
CTAC120ø 120rundB98110019
CTAC210ø 210rundB98110020
WR70x17570 x 175rechteckigB98080609
WR115x305115 x 305rechteckigB98080610
WS20x3020 x 30teilbarB98080601
WS50x8050 x 80teilbarB98080603
WS80x8080 x 80teilbarB98080605
WS80x12080 x 120teilbarB98080606
WS80x16080 x 160teilbarB98080608


Alternative Messstromwandler aus dem Bender-Programm

TypInnendurchmesser/mmBauformArtikel-Nr.
W10/60010rundB911761
W0-S2020rundB911787
W1-S3535rundB911731
W2-S7070rundB911732
W3-S105105rundB911733
W4-S140140rundB911734
W5-S210210rundB911735
WR70x175S70x175rechteckigB911738
WR115x305S115x305rechteckigB911739
WR150x350S150x350rechteckigB911740
WR200x500S200x500rechteckigB911763
WS50x80S50x80teilbarB911741
WS80x80S80x80teilbarB911742
WS80x120S80x120teilbarB911743
WS80x160S80x160teilbarB911755

Downloads für ISOSCAN® EDS460-DG

TypNameGrößeSpracheZeitstempelD-/B-Nummer
CE-Konformitätserklärungen EDS46x-49x 90.5 KB 2022/08/12 06:17:2512.08.2022 06:17:25
Handbücher EDS460-DG 898.5 KB DE2019/05/13 10:31:4113.05.2019 10:31:41D00108
Handbücher EDS460-DG 2.2 MB EN2019/05/13 10:31:4813.05.2019 10:31:48D00108
Anwendungsbroschüren Selectief aardfout zoeksysteem EDS 933.7 KB NL2019/05/13 10:31:2813.05.2019 10:31:28
Produktbroschüren Mining 11.7 MB ES2020/05/22 14:37:3122.05.2020 14:37:31
Flyer Industrial EDS 1.1 MB EN2021/04/28 13:38:1328.04.2021 13:38:13
Flyer Healthcare EDS 1.7 MB EN2021/04/29 15:23:1529.04.2021 15:23:15
