RCMB104

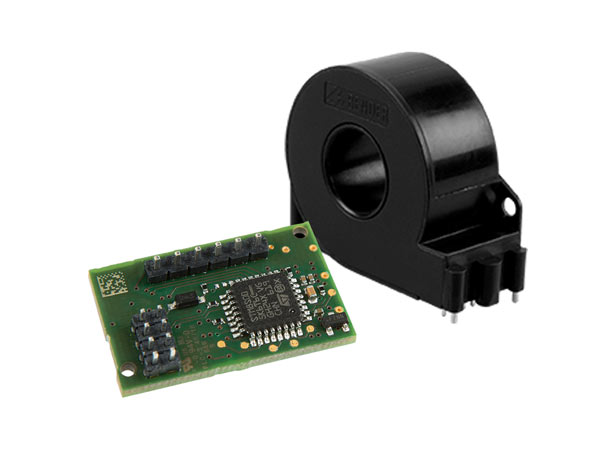

Das allstromsensitive Differenzstrom-Überwachungsmodul RCMB104, mit patentiertem Messverfahren, wird in Kombination mit einem Messstromwandler CTBC17 und einem installationsseitigen RCD Typ A zur Fehlerstromüberwachung von AC-Ladesystemen für Elektrofahrzeuge eingesetzt, in denen Gleich- oder Wechselfehlerströme auftreten können. Die Bemessungsspannung Un beträgt 250 V, der Bemessungsstrom (Ladestrom) In = 1 x 48 A / 3 x 32 A. Das RCMB104 ist zur Integration in eine Ladeeinrichtung (IC-CPD, Wallbox) nach IEC 61851-22, IEC 62752 und UL 2231-2 geeignet.

Das RCMB104 ist ausschließlich für den Bezug durch den Hersteller des Ladesystems, nicht aber für einen Endanwender vorgesehen!

Weitere Informationen:

RCMB104
RCMB104

Das allstromsensitive Differenzstrom-Überwachungsmodul RCMB104, mit patentiertem Messverfahren, wird in Kombination mit einem Messstromwandler CTBC17 und einem installationsseitigen RCD Typ A zur Fehlerstromüberwachung von AC-Ladesystemen für Elektrofahrzeuge eingesetzt, in denen Gleich- oder Wechselfehlerströme auftreten können. Die Bemessungsspannung Un beträgt 250 V, der Bemessungsstrom (Ladestrom) In = 1 x 48 A / 3 x 32 A. Das RCMB104 ist zur Integration in eine Ladeeinrichtung (IC-CPD, Wallbox) nach IEC 61851-22, IEC 62752 und UL 2231-2 geeignet.

Das RCMB104 ist ausschließlich für den Bezug durch den Hersteller des Ladesystems, nicht aber für einen Endanwender vorgesehen!

Weitere Informationen:

Merkmale

  • Drei Ausgänge (DC, RMS, Error)
  • Messbereich ±300 mA
  • Differenzstromauflösung 0,2 mA
  • Patentierte Messtechnik (Patente: EP 2 571 128 / US 9,397,494 / ZL 201210157968.6 / CN 103001175, EP 2 813 856)
  • Laststrom bis 48 A r.m.s. (einphasig) bzw. 3 x 32 A r.m.s. (dreiphasig)
  • Fehlerausgang (Integrierte Selbstüberwachung und Testfunktionen)
  • Hohe Unempfindlichkeit gegenüber externen Störgrößen
  • Verfügbare Varianten für Applikation gemäß DIN EN 61851-22/IEC 62752 und UL 2231-2
  • Großer Einsatzbereich auch in schwieriger Umgebung (z. B. bei Auftreten externer Felder)
  • Kann in den Anwendungen nach DIN EN 61851-22 oder IEC 62752 in Verbindung mit einem RCD Typ A und einer geeigneten Schalteinrichtung (z. B. Leistungsrelais) einen RCD Typ B ersetzen.

Anwendungen

  • AC-Ladesysteme für Elektrofahrzeuge, in denen Gleich- oder Wechselfehlerströme auftreten können

RCMB104 Variante(n)

TypBezeichnungArt. Nr.
RCMB104-10…2 kHz IEC 6/30 mAB94042480
RCMB104-20…2 kHz UL 2231 5/20 mAB94042481
CTBC17Messstromwandler Ø = 17 mmB98080070
CTBC17-Kabel180MMAnschlussleitung 180 ± 30 mmB98080540
CTBC17-Kabel325MMAnschlussleitung 325 ± 25 mmB98080541
CTBC17-Kabel1470MMAnschlussleitung 1470 ± 30 mmB98080542

Downloads für RCMB104

TypNameGrößeSpracheZeitstempelD-/B-Nummer
Handbücher RCMB104 2.2 MB DE2023/02/20 10:59:5820.02.2023 10:59:58D00294
Handbücher RCMB104 2.2 MB EN2023/02/20 10:59:5820.02.2023 10:59:58D00294
Datenblätter RCMB104 649.3 KB DE2022/08/29 05:58:4029.08.2022 05:58:40D00294
Datenblätter RCMB104 601.3 KB EN2022/08/29 05:58:5829.08.2022 05:58:58D00294
Technische Informationen Stellungnahme Prüfung 6mA DC Fehlerstrom 450.2 KB DE2022/06/07 12:37:3207.06.2022 12:37:32
