RDC104-4

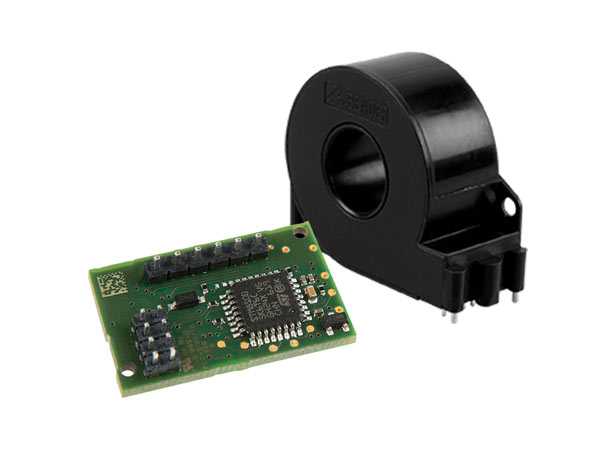

Das Differenzstrom-Überwachungsmodul RDC104-4, mit patentiertem Messverfahren, wird in Kombination mit einem Messstromwandler CTBC17 und einem installationsseitigen RCD Typ A zur Gleichstrom-Fehlerüberwachung von AC-Ladesystemen für Elektrofahrzeuge eingesetzt. Die Bemessungsspannung Un beträgt 250 V, der Bemessungsstrom (Ladestrom) In = 1 x 48 A/3 x 32 A. Das RDC104-4 ist als RDC-M-Modul zur Integration in eine Ladeeinrichtung Mode 3 (AC) nach IEC 62955 geeignet.
Das RDC104-4 ist ausschließlich für den Bezug durch den Hersteller des Ladesystems, nicht aber für einen Endanwender vorgesehen!
Weitere Informationen:
Das Differenzstrom-Überwachungsmodul RDC104-4, mit patentiertem Messverfahren, wird in Kombination mit einem Messstromwandler CTBC17 und einem installationsseitigen RCD Typ A zur Gleichstrom-Fehlerüberwachung von AC-Ladesystemen für Elektrofahrzeuge eingesetzt. Die Bemessungsspannung Un beträgt 250 V, der Bemessungsstrom (Ladestrom) In = 1 x 48 A/3 x 32 A. Das RDC104-4 ist als RDC-M-Modul zur Integration in eine Ladeeinrichtung Mode 3 (AC) nach IEC 62955 geeignet.
Das RDC104-4 ist ausschließlich für den Bezug durch den Hersteller des Ladesystems, nicht aber für einen Endanwender vorgesehen!
Weitere Informationen:
Merkmale
- Vier Ausgänge (Switch1, Switch2, Error, PWM)
- Patentiertes Messverfahren (Patente: EP 2 571 128 / US 9,397,494 / ZL 201210157968.6 / CN 103001175, EP 2 813 856)
- Messbereich DC ±300 mA
- Differenzstromauflösung < 0,2 mA
- Bemessungsstrom bis 32 A (einphasig) bzw. 3 x 32 A RMS (dreiphasig)
- Fehlerausgang (integrierte Selbstüberwachung und Testfunktionen)
- Hohe Unempfindlichkeit gegenüber externen Störgrößen
- Verfügbare Varianten für Applikation gemäß IEC 62955
- Großer Einsatzbereich auch in schwieriger Umgebung (z. B. bei Auftreten externer Felder)
- Kann in den Anwendungen nach IEC 62955 in Verbindung mit einem RCD Typ A und einer geeigneten Schalteinrichtung (z. B. Leistungsrelais) einen RCD Typ B ersetzen.
Anwendungen
- Gleichstrom-Fehlerüberwachung von AC-Ladesystemen für Elektrofahrzeuge
RDC104-4 Variante(n)
| Typ | Bezeichnung | Art. Nr. |
|---|---|---|
| RDC104-4 | RDC-M-Modul nach IEC 62955 | B94042483 |
| CTBC17 | Messstromwandler Ø = 17 mm | B98080070 |
| CTBC17-Kabel180MM | Anschlussleitung 180 ± 30 mm | B98080540 |
| CTBC17-Kabel325MM | Anschlussleitung 325 ± 25 mm | B98080541 |
| CTBC17-Kabel600MM | Anschlussleitung 600 ± 30 mm | B98080543 |
| CTBC17-Kabel1470MM | Anschlussleitung 1470 ± 30 mm | B98080542 |
Downloads für RDC104-4
| Typ | Name | Größe | Sprache | Zeitstempel | D-/B-Nummer |
|---|---|---|---|---|---|
| Flyer | The IEC 62955 standard at a glance | 325.9 KB | EN | 2023/11/29 10:01:3629.11.2023 10:01:36 | |
| Flyer | We are your eMobility partner! | 262.3 KB | EN | 2023/11/29 10:01:3629.11.2023 10:01:36 | |
| Handbücher | RDC104-4 Beiblatt | 76.4 KB | DE | 2023/02/02 05:51:4502.02.2023 05:51:45 | D00402 |
| Handbücher | RDC104-4 Supplementary sheet | 76.4 KB | EN | 2023/02/02 05:51:4502.02.2023 05:51:45 | D00402 |
| Handbücher | RDC104-4 | 2.0 MB | DE | 2023/08/17 09:04:4917.08.2023 09:04:49 | D00402 |
| Handbücher | RDC104-4 | 2.0 MB | EN | 2023/08/17 09:04:4917.08.2023 09:04:49 | D00402 |
| Datenblätter | RDC104-4 | 550.4 KB | DE | 2023/08/24 09:40:0824.08.2023 09:40:08 | D00402 |
| Datenblätter | RDC104-4 | 546.4 KB | EN | 2023/08/24 09:46:4724.08.2023 09:46:47 | D00402 |
| Technische Informationen | Stellungnahme Prüfung 6mA DC Fehlerstrom | 450.2 KB | DE | 2022/06/07 12:37:3207.06.2022 12:37:32 |
