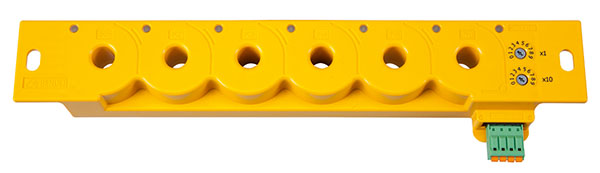

LINETRAXX® RCMS150-Serie
- Alternative zur Isoprüfung nach DGUV V3
- Allstromsensitive Messwerterfassung Typ B
- Reine DC-Fehler Auswertung
- Auf engstem Raum einsetzbar
- RS-485 mit Modbus RTU oder BMS
- Daten können visualisiert werden
Die sechskanaligen Differenzstrom-Überwachungsgeräte RCMS150… sind zur Messung von Gleich- und Wechselfehlerströmen in geerdeten Stromversorgungen vorgesehen, die durch Isolationsfehler an Verbrauchern entstehen können. Die Geräte sind dabei in der Lage, Differenzströme bis zu einer Höhe IΔ = 500 mA in einem Frequenzbereich von DC…2 kHz zu messen. Sie sind für Applikationen mit einem Laststrom bis 32 A geeignet und damit insbesondere für die Überwachung von Endstromkreisen gedacht. Durch zwei getrennt einstellbare Ansprechwerte kann zwischen Vorwarnung und Alarm unterschieden werden.
Die Geräte verfügen über eine RS-485-Schnittstelle mit wahlweise BMS-Protokoll oder Modbus RTU, über die Mess- und Alarmwerte übertragen werden. Über diese Schnittstelle ist außerdem eine Parametrierung möglich.
Durch individuelle Parametrierung ist in jedem Falle die Anpassung an die Anlagen- und Einsatzbedingungen vor Ort vorzunehmen, um die Forderungen der Normen zu erfüllen. Beachten Sie die in den technischen Daten angegebenen Grenzen des Einsatzbereichs.
- Alternative zur Isoprüfung nach DGUV V3
- Allstromsensitive Messwerterfassung Typ B
- Reine DC-Fehler Auswertung
- Auf engstem Raum einsetzbar
- RS-485 mit Modbus RTU oder BMS
- Daten können visualisiert werden
Die sechskanaligen Differenzstrom-Überwachungsgeräte RCMS150… sind zur Messung von Gleich- und Wechselfehlerströmen in geerdeten Stromversorgungen vorgesehen, die durch Isolationsfehler an Verbrauchern entstehen können. Die Geräte sind dabei in der Lage, Differenzströme bis zu einer Höhe IΔ = 500 mA in einem Frequenzbereich von DC…2 kHz zu messen. Sie sind für Applikationen mit einem Laststrom bis 32 A geeignet und damit insbesondere für die Überwachung von Endstromkreisen gedacht. Durch zwei getrennt einstellbare Ansprechwerte kann zwischen Vorwarnung und Alarm unterschieden werden.
Die Geräte verfügen über eine RS-485-Schnittstelle mit wahlweise BMS-Protokoll oder Modbus RTU, über die Mess- und Alarmwerte übertragen werden. Über diese Schnittstelle ist außerdem eine Parametrierung möglich.
Durch individuelle Parametrierung ist in jedem Falle die Anpassung an die Anlagen- und Einsatzbedingungen vor Ort vorzunehmen, um die Forderungen der Normen zu erfüllen. Beachten Sie die in den technischen Daten angegebenen Grenzen des Einsatzbereichs.
Merkmale
- Permanente Differenzstromüberwachung im Sinne der DGUV Vorschrift 3
- Allstromsensitives DifferenzstromÜberwachungsgerät Typ B mit 6 Kanälen K1…6 (jeder Kanal bietet 2 Messkanäle:1 x RMS, 1 x DC)
- Ideal für platzsensitive Anwendungen
- Einfache Installation auf Hutschiene oder Schraubbefestigung an Installationsverteiler
- 2 getrennt einstellbare Ansprechwerte (RMS oder DC) pro Kanal
- Permanente Selbstüberwachung
- Vollständig abgeschirmte Messstromwandler zur Vermeidung von Beeinflussungen durch störende Magnetfelder
- Kompatibel mit Bender-Gateways vom Typ COM465IP, CP9…
- RCMS150 (RS-485-Schnittstelle mit BMS-Protokoll)
- Im Systemverbund kompatibel mit RCMS460/490
- Adressbereich 2…90, direkt am Gerät einstellbar
- Auf dem Bus können bis zu 89 RCMS150 verwendet werden - RCMS150-01 (RS-485-Schnittstelle mit Modbus-RTU-Protokoll)
- Im Systemverbund kompatibel mit anderen Modbus-RTU-fähigen Geräteserien der Firma Bender, u. a. RCMB300-Serie und RCMB13…-01
- Adressbereich 1…99 direkt am Gerät über Rastpotentiometer einstellbar
- Adressbereich 1…247 über den Bus einstellbar
- Auf dem Bus können bis zu 247 RCMS150-01 verwendet werden
Anwendungen
- Die RCMS150-Serie ist zur Messung von Gleich- und Wechselströmen bis IΔ = 500 mA in einem Frequenzbereich von DC 0…2 kHz geeignet. Der überwachte Kreis ist mit einer Spannung von 300 V und mit einem Laststrom von 32 A bemessen. Das Gerät kann bis zu 2000 m über NN eingesetzt werden.
LINETRAXX® RCMS150-Serie Variante(n)
| Typ | Nennversorgungsspannung Us | Protokoll | Art.-Nr. |
|---|---|---|---|
| RCMS150 | DC 24 V | BMS | B94053025 |
| RCMS150-01 | DC 24 V | Modbus RTU | B94053026 |
Optionales Zubehör für LINETRAXX® RCMS150-Serie
| Bezeichnung | RCMS150 | RCMS150-01 | Typ | Art.-Nr. |
|---|---|---|---|---|
| Montageclip zur Hutschienenmontage | ✓ | ✓ | B91080110 | |
| Condition Monitor mit integriertem Gateway | ✓ | ✓ | COM465IP CP907-I (UP-Gehäuse) CP907-I (Schaltschranktür-Befestigung) | B95061065 B95061031 B95061032 |
| RS-485 Zwischenverstärker | ✓ | ✓ | DI-1DL | B95012047 |
| Differenzstrom-Überwachungsgerät* | ✓ | - | RCMS460-D-1 RCMS460-D-2 RCMS490-D-1 RCMS490-D-2 | B94053001 B94053002 B94053005 B94053006 |
* In diesem Fall ist kein Condition Monitor/Gateway notwendig
Nur zur Messwertanzeige und für Alarmmeldung geeignet, nicht zur Parametrierung
