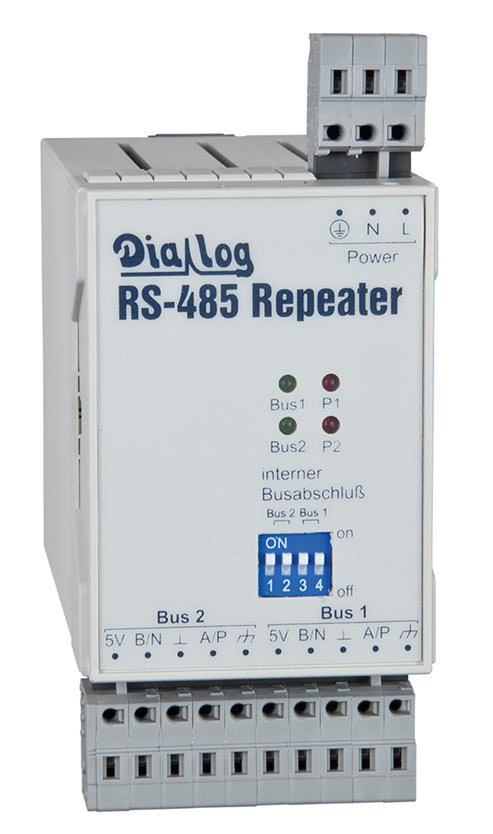

DI-1DL

  • Verstärkung des RS-485 Signals

Der RS-485-Schnittstellenverstärker DI-1DL wird zur Verstärkung von Signalen auf der RS-485-Schnittstelle (BMS-Bus) eingesetzt. Dies ist dann notwendig, wenn die Busleitung eine Länge von 1200 m überschreitet oder mehr als 31 Busteilnehmer vorhanden sind.

DI-1DL
DI-1DL
  • Verstärkung des RS-485 Signals

Der RS-485-Schnittstellenverstärker DI-1DL wird zur Verstärkung von Signalen auf der RS-485-Schnittstelle (BMS-Bus) eingesetzt. Dies ist dann notwendig, wenn die Busleitung eine Länge von 1200 m überschreitet oder mehr als 31 Busteilnehmer vorhanden sind.

Merkmale

  • Kunststoffgehäuse für Hutprofilschiene
  • Dynamische Baudraten Einstellung
  • Galvanische Trennung zwischen Eingangs-, Ausgangskreis und Stromversorgung – Überspannungsschutz
  • Versorgungsspannung AC 50…60 Hz, 85…260 V

Anwendungen

  • Verlängerung der max. zulässigen Busleitung um jeweils 1200 m in BMS-Systemen (EDS-, RCMS-, MEDICS®-Systeme)
  • Erhöhung der max. möglichen Busteilnehmer um 31
  • Schutz vor Störspitzen durch galvanische Trennung zwischen Eingangs-, Ausgangskreis und Stromversorgung

DI-1DL Variante(n)

TypVersorgungsspannung USArt.-Nr.
DI-1DLAC 85…260 V, 50…60 HzB95012047

Downloads für DI-1DL

TypNameGrößeSpracheZeitstempelD-/B-Nummer
CE-Konformitätserklärungen DI-1DL 74.3 KB 2022/08/12 06:17:2412.08.2022 06:17:24
Datenblätter DI-1DL 266.8 KB DE2019/05/13 10:31:3413.05.2019 10:31:34D00125
Datenblätter DI-1DL 265.1 KB EN2019/05/13 10:31:3513.05.2019 10:31:35D00125
Datenblätter DI-1DL 224.3 KB ES2019/05/13 10:31:3713.05.2019 10:31:37D00125
Handbücher DI-1DL 497.3 KB DE2019/05/13 10:31:4113.05.2019 10:31:41D00125
Handbücher DI-1DL 497.3 KB EN2019/05/13 10:31:4113.05.2019 10:31:41D00125
