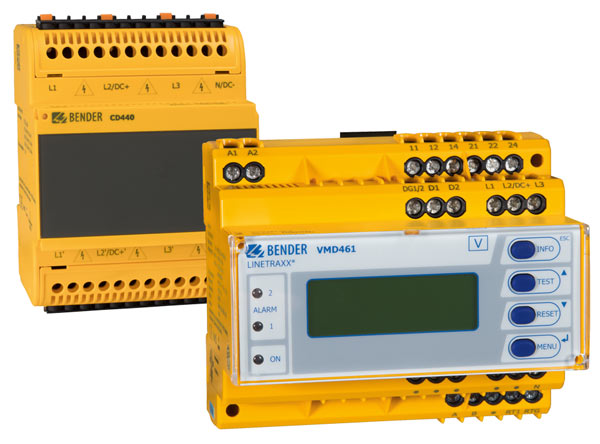

LINETRAXX® VMD461 mit CD440

  • Spannungsüberwachung bis 1200 V
  • Darstellung aller Funktionen in ANSI-Codes
  • 3- stufige Spannungs- und Frequenzüberwachung mit Ansprech- und Rückfallverzögerung
  • Einsatz in unterschiedlichsten Netzformen wie AC, 3AC, 3NAC und DC möglich

Das multifunktionale Spannungsüberwachungsrelais VMD461 überwacht Frequenzen, Unter- und Überspannungen in DC-, AC- und 3(N)AC-Systemen. Die Strang- und/oder Außenleiterspannungen werden als Effektivwert gemessen und permanent auf dem Gerätedisplay angezeigt. Der zum Schalten der Alarmrelais führende Messwert wird gespeichert.

Das VMD461 ist mit zusätzlichen Messfunktionen für

  • ROCOF df/dt
  • Vektorsprungüberwachung
  • Unsymmetrieüberwachung
  • Drehfeldüberwachung

ausgestattet. Zu allen vorhandenen Messfunktionen sind die entsprechenden ANSI-Codes hinterlegt.

Durch einstellbare Verzögerungszeiten können besondere anlagenbedingte Eigenschaften (z. B. gerätespezifische Anlaufphasen) berücksichtigt werden. Das VMD461 benötigt eine separate Versorgungsspannung.

Der optionale Einsatz des Ankoppelgeräts CD440 erweitert den überwachbaren Spannungsbereich auf DC/3AC 1200 V bzw. 1AC/3NAC 690 V.

Fragen? Kontaktieren Sie uns!

VMD461-CD440
VMD461-CD440
  • Spannungsüberwachung bis 1200 V
  • Darstellung aller Funktionen in ANSI-Codes
  • 3- stufige Spannungs- und Frequenzüberwachung mit Ansprech- und Rückfallverzögerung
  • Einsatz in unterschiedlichsten Netzformen wie AC, 3AC, 3NAC und DC möglich

Das multifunktionale Spannungsüberwachungsrelais VMD461 überwacht Frequenzen, Unter- und Überspannungen in DC-, AC- und 3(N)AC-Systemen. Die Strang- und/oder Außenleiterspannungen werden als Effektivwert gemessen und permanent auf dem Gerätedisplay angezeigt. Der zum Schalten der Alarmrelais führende Messwert wird gespeichert.

Das VMD461 ist mit zusätzlichen Messfunktionen für

  • ROCOF df/dt
  • Vektorsprungüberwachung
  • Unsymmetrieüberwachung
  • Drehfeldüberwachung

ausgestattet. Zu allen vorhandenen Messfunktionen sind die entsprechenden ANSI-Codes hinterlegt.

Durch einstellbare Verzögerungszeiten können besondere anlagenbedingte Eigenschaften (z. B. gerätespezifische Anlaufphasen) berücksichtigt werden. Das VMD461 benötigt eine separate Versorgungsspannung.

Der optionale Einsatz des Ankoppelgeräts CD440 erweitert den überwachbaren Spannungsbereich auf DC/3AC 1200 V bzw. 1AC/3NAC 690 V.

Fragen? Kontaktieren Sie uns!

Merkmale

  • In Verbindung mit dem Ankoppelgerät CD440 können DC-Netze bis 1200 V, 1AC-Netze bis 690 V, 3AC-Netze bis 1200 V und 3NAC-Netze bis 690 V überwacht werden
  • Darstellung aller Funktionen in ANSI-Codes
  • Überwachung von DC-, 1AC-, 3(N)ACSystemen DIN EN 60255-1:2010-9
  • Einfehlersicherheit
  • Überwachung von Unsymmetrie, Phasenausfall, Drehfeld
  • Überwachung der angeschlossenen (Leistungs-)Schalter: konfigurierbar: NC/NO/off
  • Inselnetzerkennung df/dt (ROCOF)
  • Vektorsprung-Funktion
  • Schnittstelle RS-485 (Datenaustausch/Parametrierung/Softwareupdate)
  • Testfunktion zur Ermittlung der Abschaltzeit
  • Prüftaste für den Auslösekreis
  • Abrufbarkeit der letzten 300 Netzfehler mit Zeitstempel/Echtzeituhr
  • Permanente Überwachung der Strang- und Außenleiterspannung
  • Gesonderte Zuschaltbedingungen nach einer Ansprechwertverletzung
  • Sprachauswahl (Deutsch, Englisch, Französisch)
  • Beleuchtetes Grafikdisplay
  • Passwortschutz für Geräteeinstellung
  • Fernabschaltung über Rundsteuersignalempfänger
  • Plombierbares Gehäuse

Anwendungen

  • Überwachung von spannungsempfindlichen Maschinen und Anlagen
  • Ein- und Ausschalten von Anlagen ab einer gewissen Spannung
  • Schutz von Drehstrommotoren gegen Phasenausfall und Phasenumbruch
  • Vektorsprungerkennung zum Schutz von elektrischen Maschinen
  • Inselnetzerkennung ROCOF (rate of change of frequency)
  • Schutz von Transformatoren durch Erkennen von asymmetrischer Belastung

LINETRAXX® VMD461 mit CD440 Variante(n)

TypVersorgungsspannung UsArt.-Nr.
VMD461-D-2AC/DC 100…240 VB93010047

Optionales Zubehör für LINETRAXX® VMD461 mit CD440

Condition Monitor

TypGerätevarianten
COM465IPmit integriertem Gateway: Bender-System/Ethernet
AC/DC 24…240 V, DC, 50…60 Hz

COM465IP
Funktionsmodul A
Individuelle Texte für Geräte/Kanäle, Geräte-Ausfallüberwachung, E-Mail bei Alarm
COM465IP
Funktionsmodul B
Modbus-TCP-Server für max. 98 x 139 BMS-Knoten sowie BCOM
und Universalmessgeräte, SNMP-Server

COM465IP
Funktionsmodul C
Parametrierung von BMS-Geräten sowie BCOM und Universalmessgeräten
COM465IP
Funktionsmodul D
Visualisierung von Bender-Systemen, Systemvisualisierung
COM465IP
Funktionsmodul E
Virtuelle Geräte
COM465IP
Funktionsmodul F
Fremdgeräte einbinden
CP907-ICondition-Monitor für die Verbindung der Bender-BMS-Geräte
und der Universalmessgeräte mit TCP/IP-Netzwerken

CP915-ICondition-Monitor für die Verbindung der Bender-BMS-Geräte und
der Universalmessgeräte mit TCP/IP-Netzwerken


RS-485-Zwischenverstärker

TypVersorgungsspannung UsArt.-Nr.
DI-1PSMAC/DC 24 V ± 20 %B95012044

Ankoppelgerät

TypArt.-Nr.
CD440B73010046
