Laderegler – Gemeinsame Funktionen, spezifische Schnittstellen

Bender Laderegler – einheitlich funktional, flexibel integrierbar

Geräteübergreifende Funktionen

Bender Laderegler ermöglichen den Bau langlebiger und zuverlässiger Ladestationen.

Sie bieten dafür eine umfangreiche, modellübergreifend einheitliche Funktionalität: Alle Varianten unterstützen dieselben Protokolle, Standards und Funktionen.
Einheitliche Firmware-Updates sorgen dafür, dass neue Features für alle Modelle verfügbar sind.

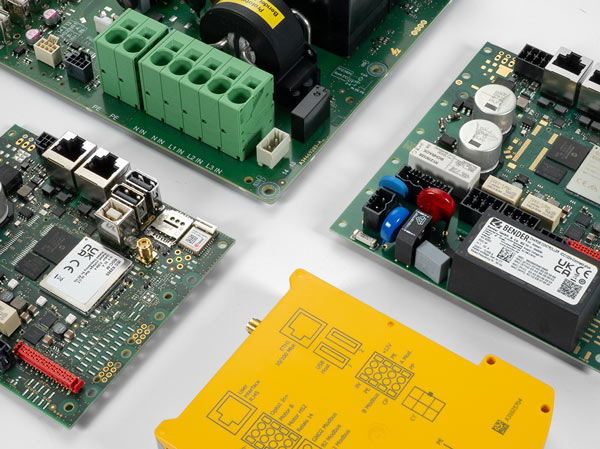

Die Unterschiede liegen in der Integration: Für klassische AC-Ladestationen sind die Regler zur Hutschienenmontage ausgelegt. Für kompakte oder hochintegrierte Wallboxen bietet Bender platinenbasierte Lösungen.

Flexible Schnittstellenwahl – ohne Eingriff ins Design

Die Kommunikationsschnittstellen wie 4G, WLAN oder Ethernet lassen sich kostenoptimiert über die verfügbaren Varianten eines Ladereglers auswählen – ganz ohne Änderungen an der mechanischen Konstruktion der Ladestation.

Das erleichtert Herstellern die Integration passender Laderegler, unabhängig vom späteren Einsatzszenario.

Die folgende Übersicht zeigt zentrale Funktionen für das AC-Laden, die bei allen Bender-Ladereglern enthalten sind.
Weitere Details finden Sie in der Charge Controller Software-Dokumentation.

Fragen? Kontaktieren Sie uns!

Bender Laderegler – einheitlich funktional, flexibel integrierbar

Geräteübergreifende Funktionen

Bender Laderegler ermöglichen den Bau langlebiger und zuverlässiger Ladestationen.

Sie bieten dafür eine umfangreiche, modellübergreifend einheitliche Funktionalität: Alle Varianten unterstützen dieselben Protokolle, Standards und Funktionen.
Einheitliche Firmware-Updates sorgen dafür, dass neue Features für alle Modelle verfügbar sind.

Die Unterschiede liegen in der Integration: Für klassische AC-Ladestationen sind die Regler zur Hutschienenmontage ausgelegt. Für kompakte oder hochintegrierte Wallboxen bietet Bender platinenbasierte Lösungen.

Flexible Schnittstellenwahl – ohne Eingriff ins Design

Die Kommunikationsschnittstellen wie 4G, WLAN oder Ethernet lassen sich kostenoptimiert über die verfügbaren Varianten eines Ladereglers auswählen – ganz ohne Änderungen an der mechanischen Konstruktion der Ladestation.

Das erleichtert Herstellern die Integration passender Laderegler, unabhängig vom späteren Einsatzszenario.

Die folgende Übersicht zeigt zentrale Funktionen für das AC-Laden, die bei allen Bender-Ladereglern enthalten sind.
Weitere Details finden Sie in der Charge Controller Software-Dokumentation.

Fragen? Kontaktieren Sie uns!

Merkmale

Übersicht – Geräteübergreifende Funktionen

Sicherheits- & Schutzfunktionen
Maximale Sicherheit für Nutzer, Betrieb und Infrastruktur

Fehlerstromüberwachung (DC) durch integriertes RDC-M
Erdungs- und Isolationsprüfung für eine sichere Installation
Weldcheck zur Erkennung von Schaltfehlern
Temperaturüberwachung für thermischen Schutz
Emergency Opener bei Stromausfall
Phasen-, Spannungs- und Frequenzüberwachung (via Powermodul/IPM)

Standards & Protokolle
Beispiele relevanter Normen und Kommunikationsprotokolle, die für AC-Laden notwendig sind

Kompatibilität mit allen gängigen CSM-Systemen
ISO 15118: EN ISO 15118-2/-20 (AFIR-kompatibel)
OCPP 1.6 & Update auf 2.x für eine standardisierte Backend-Anbindung
Modbus (RTU&TCP/IP) für die Energiemanagement- und Zählerintegration
§14a EnWG konform - Anwendungsfälle PLC und MLC (via EEBus / PPC-zertifiziert)
SMA-Semp Unterstützung für PV-Integration
Eichrecht für einen rechtssicheren Betrieb und Abrechnung
TOR (OVE-Richtlinie R37) & UK Smart Charging Regulation

Energiemanagement
Intelligente Features für effizientes Laden

Mode 3 - Ein- bis dreiphasiges Laden mit 230 V bis 400 V (1,6 kW bis 22 kW)
Dynamisches Lastmanagement (DLM) inkl. Solar-DLM für PV-optimiertes Laden und komplexe Lastmanagements mit bis zu 250 Ladestationen
Herstelleroffene HEMS-Integration (via Modbus/TCP, EEBus, oder SMA-Semp)
Unterstützung der Energiezählern von über 30 Herstellern

Autorisierung und Bezahlung
Flexibler Einsatz in allen Ladeszenarien inkl. einer automatischen Fahrzeugerkennung und Ladefreigabe

Plug & Charge* (inkl. Hubject-Zertifizierung) für komfortables AC-Laden
RFID-Leser - Autorisierung via Backend oder Whitelist
Freecharge – Verschiedene Modi verfügbar
Autorisierung via APP – IOS/Android Version verfügbar
Autocharge* – via PLC/ISO 15118-Handshake (MAC-basierte Authentifizierung)

* wenn vom Fahrzeug unterstützt

Wählbare Kommunikationsschnittstellen
Variantenabhängig ermöglicht dies eine flexible Anpassung an unterschiedliche Ladeszenarien

4G/LTE – für mobile Datenkommunikation
Ethernet – doppelte Ausführung unterstützt auch Daisy-Chain
WLAN/Wi-Fi – drahtlose Anbindung für einfache Installation
USB –Service-/Konfigurationsschnittstelle und für Zubehör
Modbus – für Energiemanagement und Steuerung
Power Line Communication (PLC) - EN ISO 15118-Kommunikation mit Fahrzeugen und Smart Grid
