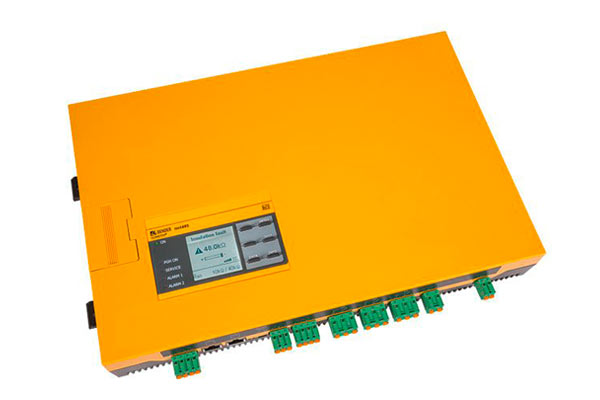

ISOMETER® iso1685DP/isoHV1685D/isoLR1685DP
- Isolationsüberwachungsgerät für AC-1000-V- und DC-1500-V-IT-Systeme
- Applikation Hauptstromkreise mit angeschlossenen Frequenzumrichtern
- Getrennt einstellbare Ansprechwerte 200 Ω…1 MΩ
- Steuer- und Anzeigefunktion für Einrichtungen zur Isolationsfehlersuche EDS
- Erweiterbar zu einer Einrichtung zur Isolationsfehlersuche
ISOMETER® der Gerätefamilie isoxx1685Dx-x25 werden zur Isolationsüberwachung von großen als IT-System ausgeführten Netzen. Die im Handbuch beschriebenen Gerätevarianten weisen unterschiedliche Spannungsbereiche auf.
Das speziell entwickelte Messverfahren überwacht den Isolationswiderstand auch in Anlagen, die durch EMV-Entstörmaßnahmen sehr hohe Ableitkapazitäten gegen Erde aufweisen. Die Anpassung auch an systembedingt hohe Ableitkapazitäten erfolgt automatisch.
Die ISOMETER® isoxx1685DP-x25 erzeugen für die Isolationsfehlersuche geeignete Prüfstromsignale. Dies ermöglicht die Lokalisierung des Isolationsfehlers mit fest installierten oder mobilen Isolationsfehlersuchgeräten.
- Isolationsüberwachungsgerät für AC-1000-V- und DC-1500-V-IT-Systeme
- Applikation Hauptstromkreise mit angeschlossenen Frequenzumrichtern
- Getrennt einstellbare Ansprechwerte 200 Ω…1 MΩ
- Steuer- und Anzeigefunktion für Einrichtungen zur Isolationsfehlersuche EDS
- Erweiterbar zu einer Einrichtung zur Isolationsfehlersuche
ISOMETER® der Gerätefamilie isoxx1685Dx-x25 werden zur Isolationsüberwachung von großen als IT-System ausgeführten Netzen. Die im Handbuch beschriebenen Gerätevarianten weisen unterschiedliche Spannungsbereiche auf.
Das speziell entwickelte Messverfahren überwacht den Isolationswiderstand auch in Anlagen, die durch EMV-Entstörmaßnahmen sehr hohe Ableitkapazitäten gegen Erde aufweisen. Die Anpassung auch an systembedingt hohe Ableitkapazitäten erfolgt automatisch.
Die ISOMETER® isoxx1685DP-x25 erzeugen für die Isolationsfehlersuche geeignete Prüfstromsignale. Dies ermöglicht die Lokalisierung des Isolationsfehlers mit fest installierten oder mobilen Isolationsfehlersuchgeräten.
Merkmale
- ISOMETER® für IT-Wechselspannungssysteme mit galvanisch verbundenen Gleichrichtern oder Umrichtern und für IT-Gleichspannungssysteme. (IT = ungeerdete Netze)
- Automatische Anpassung an hohe Netzableitkapazitäten
- Kombination von AMPPlus und weiterer profilabhängiger Messverfahren
- Getrennt einstellbare Ansprechwerte Ran1 (Alarm 1) und Ran2 (Alarm 2) für Vorwarnung und Alarm
- Hochauflösendes grafisches LC-Display zum einfachen Ablesen und Erfassen des Gerätezustandes
- Anschlussüberwachung
- Automatischer Geräteselbsttest mit automatischer Meldung im Fehlerfall
- Grafische Darstellung des Isolationsverlaufs über die Zeit (isoGraph)
- Historienspeicher mit Echtzeituhr (3-Tage-Puffer) zur Speicherung von 1023 Alarmmeldungen mit Datum und Uhrzeit
- Frei programmierbare digitale Ein- und Ausgänge
- Ferneinstellung bestimmter Parameter über das Internet (COMTRAXX® Gateway)
- Ferndiagnose durch den Bender-Service über das Internet
- RS-485-Schnittstelle zum Datenaustausch mit anderen Bender-Geräten
iso1685DP-425
- Messung Isolationsfehler 200 Ω…1 MΩ
isoLR1685Dx-325
- Messung niederohmiger Isolationsfehler 20 Ω…100 kΩ
isoHV1685D-425
- Messung Isolationsfehler 200 Ω…1 MΩ bei Netzspannungen AC 2000 V, DC 3000 V
iso1685DP-425 und isoLR1685DP-325
- Integrierter Prüfstromgenerator bis 50 mA für Isolationsfehlersuche
- Anzeige den von EDS-Systemen selektiv lokalisierten Isolationsfehler
- Parametrierung von EDS-Systmen
- Kundenspezifische Texte für jeden Messkanal über Menü
Anwendungen
- Große als IT-System ausgeführte Netze bis AC 2000 V/DC 3000 V
- Niederohmige Applikationen ab 20 Ω
ISOMETER® iso1685DP/isoHV1685D/isoLR1685DP Variante(n)
| Typ | Ansprechwertbereich | Nennspannung | Versorgungsspannung* | Art.-Nr. |
|---|---|---|---|---|
| isoLR1685DP-325 | 20 Ω…100 kΩ | AC 0…690 V / DC 0…690 V | DC 18…30 V | B91065803 |
| isoHV1685D-425 | 200 Ω…1 MΩ | AC 0…2000 V / DC 0…3000 V | DC 18…30 V | B91065805 |
| iso1685DP-425 | 200 Ω…1 MΩ | AC 0…1000 V / DC 0…1500 V | DC 18…30 V | B91065802 |
* Absolutwerte
