ISOSCAN® EDS30…
- Portable Isolationsfehlersuche
- Applikation Haupt- und Steuerstromkreise
- Messzangen Ø 20/52/115 mm
- Differenzstrommessung in TN-/TT-Systemen
- Universelles Systemkonzept

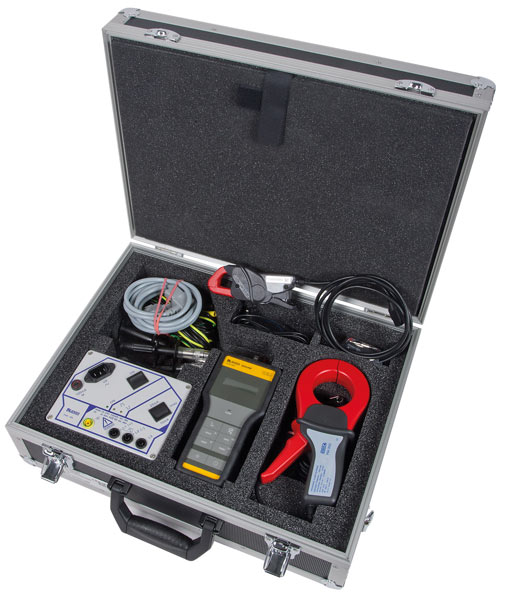

Das EDS30… ist eine portable Einrichtung zur Isolationsfehlersuche zur Lokalisierung von Isolationsfehlern in ungeerdeten Netzen (IT-Systemen). Alle notwendigen Komponenten sind in einem stabilen Alukoffer untergebracht und so leicht zu transportieren.
- Portable Isolationsfehlersuche
- Applikation Haupt- und Steuerstromkreise
- Messzangen Ø 20/52/115 mm
- Differenzstrommessung in TN-/TT-Systemen
- Universelles Systemkonzept
Das EDS30… ist eine portable Einrichtung zur Isolationsfehlersuche zur Lokalisierung von Isolationsfehlern in ungeerdeten Netzen (IT-Systemen). Alle notwendigen Komponenten sind in einem stabilen Alukoffer untergebracht und so leicht zu transportieren.
Merkmale
- Mobile Einrichtungen zur Isolationsfehlersuche für IT-Systeme AC 0…790 V, 42…460 Hz/DC 0…960 V oder abgeschaltete Netze
- Differenzstrommessung in TN-/TTSystemen
- Einsatz in Haupt- und Steuerstromkreisen
- Messzangen 20/52 mm (115 mm optional)
- Leichter Transport durch stabilen Alukoffer
- Prüfstrom-Generatoren PGH18… mit variablen Prüfstrom 1…25 mA
- Integrierte Prüfspannung für spannungslose (abgeschaltete) Netze bei PGH186
Isolationsfehlersuchgerät EDS195PM
- LC-Display beleuchtet, 3 x 16 Zeichen
- Messzangen 20/52 mm im Lieferumfang
- Akkubetrieb (Netzgerät im Lieferumfang)
- Ansprechwert Isolationsfehlersuche 2…10 mA für Hauptstromkreise
- Ansprechwert Isolationsfehlersuche 0,2…1 mA für Steuerstromkreise
- Ansprechwert Differenzstrommessung 10 mA…10 A
- Umschaltbare Betriebsart Isolationsfehlersuche/Differenzstrommessung
Anwendungen
IT-Systeme ohne installierter Einrichtung zur Isolationsfehlersuche (EDS)
- EDS3090PG
für Hauptstromkreise bis AC 20…575 V 42…460 Hz, DC 20…504 V mit AGE185 bis AC 500…790 V 42…460 Hz, DC 400…960 V - EDS3091PG
für Steuerstromkreise bis AC 20…265 V 42…460 Hz, DC 20…308 V - EDS3092PG
für Hauptstromkreise mit PGH185 bis AC 20…575 V 42…460 Hz, DC 20…504 V mit AGE185 bis AC 500…790 V 42…460 Hz, DC 400…960 V für Steuerstromkreise mit PGH183 bis AC 20…265 V 42…460 Hz, DC 20…308 V - EDS3096PG
für Hauptstromkreise bei allpolig abgeschaltetem IT-System bis AC 0…575 V 42…460 Hz, DC 0…504 V - EDS3096PV
für Photovoltaik-Anlagen mit PGH186 bis AC 20…575 V 42…460 Hz, DC 20…504 V mit AGE185 bis AC 500…790 V 42…460 Hz, DC 400…960 V
IT-Systeme mit installierter Einrichtung zur Isolationsfehlersuche (EDS)
- EDS3090
für Hauptstromkreise mit installierter Einrichtung zur Isolationsfehlersuche mit EDS460/490 - EDS3091
für Steuerstromkreise mit installierter Einrichtung zur Isolationsfehlersuche mit EDS461/491
ISOSCAN® EDS30… Variante(n)
| Typ | Versorgungsspannung | Nennspannung | Art.-Nr. |
|---|---|---|---|
| EDS3090 | AC 20…575 V, 42…460 Hz und DC 20…504 V | B91082026 | |
| EDS3090PG | AC 230 V, 50…60 Hz | AC 20…575 V, 42…460 Hz und DC 20…504 V | B91082021 |
| EDS3090PG-13 | AC 90…132 V, 50…60 Hz | AC 20…575 V, 42…460 Hz und DC 20…504 V | B91082022 |
| EDS3096PG | AC 230 V, 50…60 Hz | AC 0…575 V, 42…460 Hz und DC 0…504 V | B91082025 |
| EDS3096PG-13 | AC 90…132 V, 50…60 Hz | AC 0…575 V, 42…460 Hz und DC 0…504 V | B91082029 |
| EDS3091 | AC 20…265 V, 42…460 Hz und DC 20…308 V | B91082027 | |
| EDS3091PG | AC 230 V, 50…60 Hz | AC 20…265 V, 42…460 Hz und DC 20…308 V | B91082023 |
| EDS3091PG-13 | AC 90…132 V, 50…60 Hz | AC 20…265 V, 42…460 Hz und DC 20…308 V | B91082024 |
| EDS3092PG | AC 230 V, 50…60 Hz AC 230 V, 50…60 Hz | AC 20…265 V, 42…460 Hz und DC 20…308 V AC 20…575 V, 42…460 Hz und DC 20…504 V | B91082030 |
| EDS3096PV | AC 230 V, 50…60 Hz | AC 20…575 V, 42…460 Hz und DC 20…504 V | B91082031 |
Lieferumfang
| Typ | Isolationsfehlersuchgerät | Prüfstrom-Generator | Messzangen 20 mm | Messzangen 52 mm |
|---|---|---|---|---|
| EDS3090 | EDS195PM | PSA3020 | PSA3052 | |
| EDS3090PG | EDS195PM | PGH185 | PSA3020 | PSA3052 |
| EDS3090PG-13 | EDS195PM | PGH185-13 | PSA3020 | PSA3052 |
| EDS3096PG | EDS195PM | PGH186 | PSA3020 | PSA3052 |
| EDS3096PG-13 | EDS195PM | PGH186-13 | PSA3020 | PSA3052 |
| EDS3091 | EDS195PM | PSA3320 | PSA3352 | |
| EDS3091PG | EDS195PM | PGH183 | PSA3320 | PSA3352 |
| EDS3091PG-13 | EDS195PM | PGH183-13 | PSA3320 | PSA3352 |
| EDS3092PG | EDS195PM | PGH183 PGH185 | PSA3320 PSA3020 | PSA3352 PSA3052 |
Optionales Zubehör für ISOSCAN® EDS30…
| Typ | Art.-Nr. | |
|---|---|---|
| PSA3165 | Messzange 115 mm für EDS3090… und EDS3096… | B980852 |
| AGE185 | Ankoppelgerät zur Erhöhung des Spannungsbereiches des PGH185/186 AC 42…460 Hz 500…790 V, DC 400…960 V | B980305 |
| EDS165-SET | Zubehör zur Fehlersuche in diodenentkoppelten Netzen | B91082007 |
