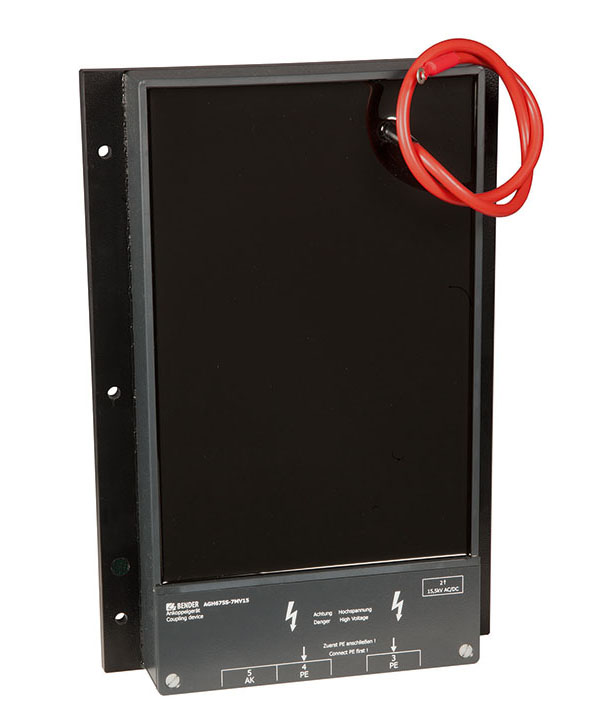

AGH675S-7…
- Erhöhung des Nennspannungsbereiches von ISOMETER®
- Applikation mit ISOMETER® IRDH275BM-7
- Für Mittelspannungsapplikationen bis AC/DC 7,2 kV (AGH675S-7)
- Für Mittelspannungsapplikationen bis AC/DC 15,5 kV (AGH675S-7MV)
Mit den Ankoppelgeräten der Serie AGH675S-7/AGH675S-7MV15 wird der Arbeitsbereich der Nennspannung des im Anschlussschaltbild aufgeführten ISOMETER® IRDH275BM-7 erweitert.
Die Ankoppelgeräte werden einpolig an das zu überwachende System angeschlossen und über die Klemme 5 mit der Klemme AK des ISOMETER®s verbunden.
- Erhöhung des Nennspannungsbereiches von ISOMETER®
- Applikation mit ISOMETER® IRDH275BM-7
- Für Mittelspannungsapplikationen bis AC/DC 7,2 kV (AGH675S-7)
- Für Mittelspannungsapplikationen bis AC/DC 15,5 kV (AGH675S-7MV)
Mit den Ankoppelgeräten der Serie AGH675S-7/AGH675S-7MV15 wird der Arbeitsbereich der Nennspannung des im Anschlussschaltbild aufgeführten ISOMETER® IRDH275BM-7 erweitert.
Die Ankoppelgeräte werden einpolig an das zu überwachende System angeschlossen und über die Klemme 5 mit der Klemme AK des ISOMETER®s verbunden.
AGH675S-7… Variante(n)
| Typ | Netznennspannung Un | Leitungslänge | Art.-Nr. |
|---|---|---|---|
| AGH675S-7-500 | AC/DC 0…7,2 kV, 0…460 Hz | 500 mm | B913060 |
| AGH675S-7-2000 | AC/DC 0…7,2 kV, 0…460 Hz | 20000 mm | B913061 |
| AGH675S-7MV15-500 | AC/DC 0…15,5 kV, 0…460 Hz | 500 mm | B913058 |
