ICC1314 Laderegler

Platinenlösung für modulare und zukunftssichere AC-Ladestationen
Teil der Plattform Charging Electronics: für alle Ladeszenarien geeignet
Ergänzt die Powermodule der IPM1xxx-Serie
AFIR-kompatibel durch Unterstützung der ISO15118
Wi-Fi, Ethernet und 4G-Modem an Bord
Unterstützt Kommunikationsprotokolle wie OCPP, Modbus oder EEBUS.
Sehr kompakte Leiterplattenausführung (120 x 100 mm)

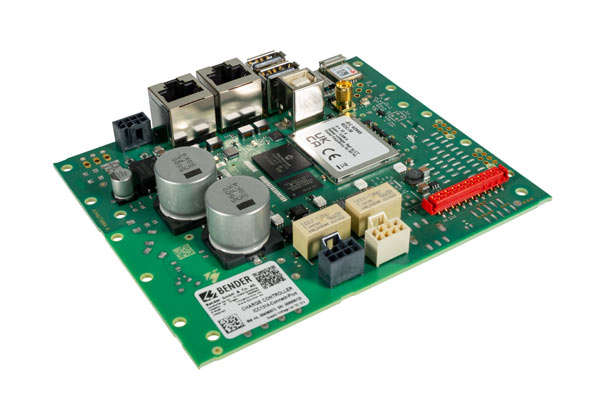

Der ICC1314 ist ein integrierter Laderegler und Teil der Plattform Charging Electronics. Diese vereint alle bekannten Funktionen der Bender Laderegler auf kleinstem Raum. Der ICC1314 ist eine kompakte Version des ICC1324 ohne integriertes Netzteil.

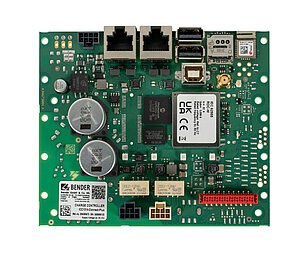

Der ICC1314 misst nur 120 x 100 mm und harmoniert daher perfekt mit den Powermodulen zum Aufbau von AC-Ladestationen.

Der ICC1314 bildet gemeinsam mit den Power-Modulen IPM1301 und IPM1401 die Basis einer skalierbaren Plattform für unterschiedliche Ladeanwendungen. Dank einheitlichen Baugrößen können so verschiedene Bender-Komponenten flexibel in mechanisch identische Gehäuse integriert werden – unabhängig vom Einsatzszenario oder Marktsegment.

In Verbindung mit einem weiteren ICC1314 (Companion-Variante) sind Doppelladestationen einfach realisierbar.
Und mit dem kleinsten Powermodul IPM1300 sind so sehr kompakte Ladestationen realisierbar.

Damit ist er flexibel in Ladestationen und Wallboxen für alle Anwendungsszenarien einsetzbar: für die öffentliche, halböffentliche und private Nutzung.

Alle normativ geforderten Schutzfunktionen werden von der Kombination aus ICC1314 und IPM1xxx unterstützt: 6 mA DC-Fehlerstromerkennung, Überwachung des Schutzleiters, Überspannungsschutz und Drehfelderkennung. Der integrierte Weld-Check ist eine Funktion zur Erkennung von verschweißter Relaiskontakte und kann eine Trennvorrichtung ansteuern.

Zukunftssicher ist der ICC1314 durch die Unterstützung der ISO 15118 inkl. Plug&Charge-Zertifizierung durch Hubject. Für die netzdienliche Steuerung nach §14a EnWG wird das EEBus-Protokoll unterstützt.

Fragen? Kontaktieren Sie uns!

Platinenlösung für modulare und zukunftssichere AC-Ladestationen
Teil der Plattform Charging Electronics: für alle Ladeszenarien geeignet
Ergänzt die Powermodule der IPM1xxx-Serie
AFIR-kompatibel durch Unterstützung der ISO15118
Wi-Fi, Ethernet und 4G-Modem an Bord
Unterstützt Kommunikationsprotokolle wie OCPP, Modbus oder EEBUS.
Sehr kompakte Leiterplattenausführung (120 x 100 mm)

Der ICC1314 ist ein integrierter Laderegler und Teil der Plattform Charging Electronics. Diese vereint alle bekannten Funktionen der Bender Laderegler auf kleinstem Raum. Der ICC1314 ist eine kompakte Version des ICC1324 ohne integriertes Netzteil.

Der ICC1314 misst nur 120 x 100 mm und harmoniert daher perfekt mit den Powermodulen zum Aufbau von AC-Ladestationen.

Der ICC1314 bildet gemeinsam mit den Power-Modulen IPM1301 und IPM1401 die Basis einer skalierbaren Plattform für unterschiedliche Ladeanwendungen. Dank einheitlichen Baugrößen können so verschiedene Bender-Komponenten flexibel in mechanisch identische Gehäuse integriert werden – unabhängig vom Einsatzszenario oder Marktsegment.

In Verbindung mit einem weiteren ICC1314 (Companion-Variante) sind Doppelladestationen einfach realisierbar.
Und mit dem kleinsten Powermodul IPM1300 sind so sehr kompakte Ladestationen realisierbar.

Damit ist er flexibel in Ladestationen und Wallboxen für alle Anwendungsszenarien einsetzbar: für die öffentliche, halböffentliche und private Nutzung.

Alle normativ geforderten Schutzfunktionen werden von der Kombination aus ICC1314 und IPM1xxx unterstützt: 6 mA DC-Fehlerstromerkennung, Überwachung des Schutzleiters, Überspannungsschutz und Drehfelderkennung. Der integrierte Weld-Check ist eine Funktion zur Erkennung von verschweißter Relaiskontakte und kann eine Trennvorrichtung ansteuern.

Zukunftssicher ist der ICC1314 durch die Unterstützung der ISO 15118 inkl. Plug&Charge-Zertifizierung durch Hubject. Für die netzdienliche Steuerung nach §14a EnWG wird das EEBus-Protokoll unterstützt.

Fragen? Kontaktieren Sie uns!

Merkmale

Laderegler gem. IEC 61851-1 (Ladebetriebsart 3)
Integrierbar in ein- oder dreiphasige Netze bis 3 x 32 A
Master/Slave-Betrieb für den Aufbau von Ladestationen mit zwei Ladepunkten konfigurierbar:
- Ein Laderregler ICC1314-Connect-Plus mit 4G-Modem als Datengateway bzw. Router
- Ein ICC1314-Companion ohne 4G-Modem als Client
Patentiertes DC-Fehlerstrom-Überwachungsmodul (externer RCD Typ A erforderlich)
Integrierter Notöffner (Emergency Opener) zur Motoransteuerung (Ver-/Entriegelung)
Integriertes Wi-Fi-Modul und zwei Ethernet-Schnittstellen (Connect Plus)
Eine oder zwei USB-Host-Schnittstellen (Typ-A) (Companion oder Connect Plus)
USB CONFIG-Schnittstelle (Typ-B) zur lokalen Konfiguration und zum Einspielen von Software-Updates

Zusätzliche Ein- und Ausgänge zur erweiterten Steuerung des Ladereglers
Zusätzliche Ansteuerung von SCHUKO-Steckdosen
Zähler-Schnittstelle: Modbus (TCP/IP und RTU)
Interne Umweltsensoren für Temperatur und Neigung (Tilt)
ISO 15118 Powerline Communication (PLC) für Plug & Charge, Autolade- und Lastmanagementsysteme
Control Pilot und Proximity Pilot Kommunikation (gemäß IEC 61851-1)
OCPP 1.6+ (JSON)
Integriertes dynamisches Lastmanagement (DLM, hierarchisches DLM und Solar-DLM mit bis zu 250 Ladepunkten)
Integration in externe Energiemanagementsysteme über EEBUS, Modbus (TCP/IP), SMA-SEMP oder OCPP
Für die Entwicklung eichrechtskonformer Ladestationen geeignet

Anwendungen

AC-Ladestationen für Elektrofahrzeuge:

Wallboxen
Einzelladestationen
Doppelladestationen

Ladeszenarien:

Home-Charging (Ein- und Mehrfamilienhäuser)
Gewerbliches Laden (Firmenparkplätze)
Halböffentliches Laden (Parkhäuser und Parkflächen)
Öffentliches Laden (auf der Straße und im öffentlichen Raum)

Ladeszenario	Zu Hause		Gewerblich	Halb-Öffentlich	Öffentlich
Beschreibung	Einfamilienhaus	Mehrfamilienhäuser	Firmenparkplatz	Parkhaus/Parkplatz	Straße/Parkfläche
Beschreibung	Einzelne Wallbox	Mehrere Ladestationen		Innen- und Außenbereich	Ladestation mit 1 oder 2 Ladepunkten
ICC1314-Connect-Plus (G1)		✓	✓✓	✓✓	✓/✓
ICC1314-Companion (G1)		✓*	✓✓*	✓✓*	-/✓
ICC1314-Connect-Plus		✓	✓✓	✓✓	✓/✓

* In Doppelladestationen
✓ geeignet
✓✓ sehr geeignet
