CTBC17

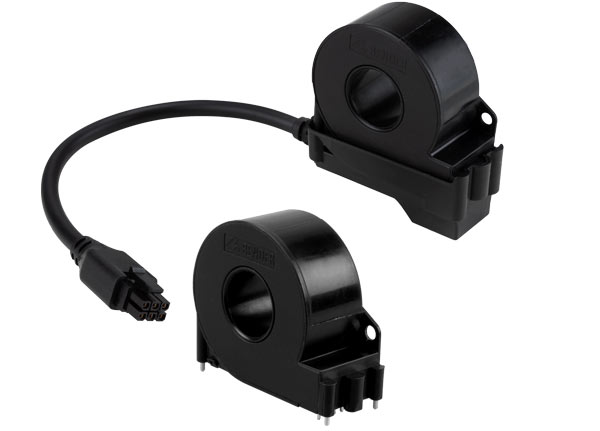

Es stehen eine Variante zur stehenden Leiterplatten-Montage und eine Variante zum Kabelanschluss zur Verfügung. Die Verbindung der Kabelvariante zu den Auswertegeräten (z. B. CC613, RCMB4xx) erfolgt über eine sechsadrige Leitung. Für die Leiterplattenvariante stehen die Auswertegeräte RCMB104 und RDC104 zur Verfügung.
Die Messstromwandler können in allen geerdeten und ungeerdeten DC, AC, und 3(N)AC-Systemen eingesetzt werden.
Die Messstromwandler verfügen zur Vermeidung von Störbeeinflussung durch externe magnetischer Felder über eine integrierte Magnetfeld-Abschirmung.
Der Messstromwandler CTBC17 zeichnet sich besonders durch folgende Merkmale für einen flexiblen Einsatz in der AC-Ladeinfrastruktur aus:
- Geeignet zur allstromsensitiven Differenzstrommessung und -überwachung in Ladebetriebsart 2 und 3 (AC-Laden)
- Zuverlässiges Detektieren von AC- und DC-Fehlerströmen, somit einsetzbar zur Differenzstromerkennung nach IEC 62955 und IEC 62752
- Robustes und kompaktes Design
- Innendurchmesser 17 mm für größere Leiterquerschnitte
- Kostenoptimierte PCB-Variante zur Leiterplattenmontage (löt- oder schraubbar)
- Variante mit drei verschiedenen Kabellängen
Mehr zu den Vorteilen und vielfältigen Einsatzmöglichkeiten des CTBC17 erfahren Sie hier.
Einzusetzen mit folgenden Produkte:
Es stehen eine Variante zur stehenden Leiterplatten-Montage und eine Variante zum Kabelanschluss zur Verfügung. Die Verbindung der Kabelvariante zu den Auswertegeräten (z. B. CC613, RCMB4xx) erfolgt über eine sechsadrige Leitung. Für die Leiterplattenvariante stehen die Auswertegeräte RCMB104 und RDC104 zur Verfügung.
Die Messstromwandler können in allen geerdeten und ungeerdeten DC, AC, und 3(N)AC-Systemen eingesetzt werden.
Die Messstromwandler verfügen zur Vermeidung von Störbeeinflussung durch externe magnetischer Felder über eine integrierte Magnetfeld-Abschirmung.
Der Messstromwandler CTBC17 zeichnet sich besonders durch folgende Merkmale für einen flexiblen Einsatz in der AC-Ladeinfrastruktur aus:
- Geeignet zur allstromsensitiven Differenzstrommessung und -überwachung in Ladebetriebsart 2 und 3 (AC-Laden)
- Zuverlässiges Detektieren von AC- und DC-Fehlerströmen, somit einsetzbar zur Differenzstromerkennung nach IEC 62955 und IEC 62752
- Robustes und kompaktes Design
- Innendurchmesser 17 mm für größere Leiterquerschnitte
- Kostenoptimierte PCB-Variante zur Leiterplattenmontage (löt- oder schraubbar)
- Variante mit drei verschiedenen Kabellängen
Mehr zu den Vorteilen und vielfältigen Einsatzmöglichkeiten des CTBC17 erfahren Sie hier.
Einzusetzen mit folgenden Produkte:
Merkmale
- Geeignet zur allstromsensitiven Differenzstrommessung nach IEC 62752 und IEC 60755
- Geeignet zur DC-Fehlerstromüberwachung zum Schutz von RCDs Typ A in Zusammenhang mit den aufgeführten Auswertegeräten
- Abschirmung zur Vermeidung von Störbeeinflussung verursacht durch hohe Lastströme und externe magnetische Feldern
- Leiterplattenmontage
- Anschlussleitungsadapter für Direktmontage
- Einsetzbar in Anwendungen:
– IEC 62020
– IEC 62752
– IEC 61851-1
– IEC 62955
– UL2231
CTBC17 Variante(n)
| Sensor | Ausführung | Art.-Nr. |
|---|---|---|
| CTBC17P-03 | PCB Montage | B98080070 |
| CTBC17P-03-K0325 | Kabelvariante (Länge 325 mm) | B98080071 |
| CTBC17P-04 | PCB Montage | B98080074 |
| Typ | Kabel inkl. Clipgehäuse Anschlußlänge (mm) | Art.-Nr. |
|---|---|---|
| CTBC17-Kabel1470 | 1470 ±30 | B98080542 |
| CTBC17-Kabel600 | 600 ±25 | B98080543 |
| CTBC17-Kabel325 | 325 ±25 | B98080541 |
| CTBC17-Kabel180 | 180 ±25 | B98080540 |
