Um den AnsprĂŒchen Ihrer Kunden gerecht zu werden und gleichzeitig wettbewerbsfĂ€hig zu bleiben, ist die Auswahl des richtigen Ladereglers entscheidend.
Aktuelle Info: KfW förderfÀhige LadesÀulen mit dem Bender Controller
Mit dem Charge Controller CC613 ist keine zusĂ€tzliche Komponente fĂŒr die Not-Entriegelung erforderlich, da sie schon im Laderegler enthalten ist.
Das SchĂŒtz zur fahrzeugseitigen Leistungsfreigabe ist mit dem bereits integrierten 230 V-Steuerrelais direkt ĂŒber den CC613 schaltbar. Ein zusĂ€tzliches Zwischenrelais ist nicht mehr notwendig.
Mit der patentierten integrierten 6 mA Gleichfehlerstromerkennung wird im Controller ein DC-Fehlerstrom erkannt und der Ladevorgang gestoppt. Auf die Installation eines RCD Typ B kann verzichtet werden, ein RCD Typ A in Verbindung mit einem Messstromwandler Typ CTBC17 ist vollkommen ausreichend.
Sofern der DC-Fehler nicht mehr anliegt, kann direkt ein neuer Ladevorgang gestartet werden. Der Einsatz eines Service-Technikers vor Ort, um z.B. das RCD Typ B wieder einzuschalten, erĂŒbrigt sich dadurch.

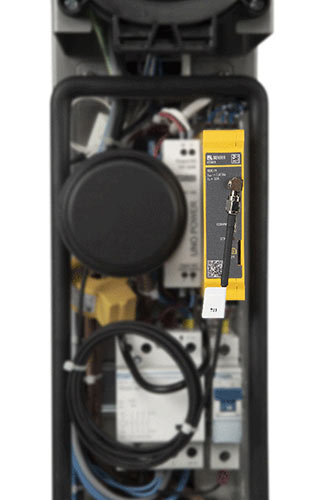

All diese Merkmale tragen dazu bei, dass Sie Ihre LadesÀule kompakter aufbauen können und eine deutliche Kostenersparnis haben.
Bei dem im CC613 integrierten dynamischen Lastmanagement (DLM) wird keine ĂŒbergeordnete Steuerung (Energiemanagementsystem) mehr benötigt, die das Lastmanagement regelt.
Dies reduziert nicht nur die Gesamtkosten ihrer vernetzten Ladeinfrastruktur, sondern es ist sichergestellt, dass sich die zur VerfĂŒgung stehende Leistung smart und optimal unter allen Ladepunkten aufteilen lĂ€sst.
Nichtsdestotrotz lĂ€sst sich der CC613 ĂŒber ein ĂŒbergeordnetes Energiemanagementsystem steuern, was die Integration des Controllers in bestehende Ladeinfrastrukturen sicherstellt.
Der CC613 gewĂ€hrleistet eine NormenkonformitĂ€t. Durch die regelmĂ€Ăigen Softwareupdates werden immer die neuesten Normen berĂŒcksichtigt und der Controller um neue Funktionen erweitert. Ein zukunftsorientierter Betrieb Ihrer LadesĂ€ule ist somit gegeben.
Ăber die im CC613 integrierte Ethernet-Schnittstelle ist eine sehr einfache Vernetzung der Ladecontroller ĂŒber Ethernet, EEBUS- oder Modbus TCP möglich. Ebenfalls ist eine Anbindung an ein Energiemanagementsystem ĂŒber die externe Modbus-Schnittstelle umsetzbar, mit der sich die Kernfunktionen des CC613 steuern lassen.
Der CC613 bietet Ihnen mit seinem Powerline Communication Standard (PLC) nach ISO 15118 nicht nur einen Werbe- sondern auch einen Wettbewerbsvorteil.
Ăber das integrierte 4G-Modem können die Betreiber Ihrer LadesĂ€ule diese direkt an ein Backendsystem anbinden und somit das System ĂŒberwachen, Fehler auslesen und ggf. direkt beheben sowie Remote-Softwareupdates installieren und damit eine Fernwartung möglich machen.
Mit dem Open Charge Point Protocol OCPP 1.5 und 1.6 (JSON und SOAP) erfĂŒllt Ihre LadesĂ€ule den Standard, der in der Praxis gefragt und anerkannt ist.
Die integrierte Ladestecker Not-Entriegelung bietet den Vorteil, dass im Falle eines Spannungsausfalls der Endnutzer sein Ladekabel sicher aus der LadesÀule herausziehen kann, ohne dass der Betreiber vor Ort sein oder auf einen Servicemitarbeiter gewartet muss.
Durch den im CC613 eingebauten Weld-Check wird im Falle eines âverklebtenâ SchĂŒtzes oder Lastschalters eine Fehlermeldung ausgegeben. Da in diesem Fall die Spannungsversorgung nicht unterbrochen wird und somit ein lebensbedrohlicher Strom flieĂen kann, ist durch den Weld-Check ein erweiterter Personenschutz gegeben.
Um die Sicherheit gegen einen elektrischen Schlag weiter zu erhöhen, stellt der CC613 mit einem PE-Monitoring einen ordnungsgemĂ€Ăen Anschluss des Schutzleiters (PE) an den Controller sicher.
Mit dem Bender Controller wird Ihre LadesÀulen KfW förderfÀhig.
| Name | Typ | GröĂe | Sprache | Zeitstempel | D-/B-Nummer |
|---|---|---|---|---|---|
| CC613 | DatenblÀtter | 534.8 KB | DE | 2023/03/0808.03.2023 | D00381 |
| CC613 - Die nÀchste Generation des smarten Ladecontrollers | Flyer | 192.6 KB | DE | 2021/09/0707.09.2021 | D00381 |
| Laderegler CC613 | Ausschreibungstexte | 117.5 KB | DE | 2022/07/2626.07.2022 | D00381 |
| FunktionsĂŒbersicht fĂŒr Hersteller: Die nĂ€chste Generation des smarten Ladecontrollers | Flyer | 198.9 KB | DE | 2021/10/2222.10.2021 | |
| Bender Laderegler sprechen EEBUS | Flyer | 337.9 KB | DE | 2023/11/2929.11.2023 | |
| Fachbeitrag: CC613 - Sicherer Laden mit der neuen Generation | Fachartikel | 796.5 KB | DE | 2020/06/0505.06.2020 | |
| Fachbeitrag: Laden von Elektrofahrzeugen | Fachartikel | 1.0 MB | DE | 2019/05/1313.05.2019 | |
| Fachbeitrag: Integration von ĂberwachungsgerĂ€ten zur Gleichfehlerstromerkennung | Fachartikel | 426.6 KB | DE | 2019/05/1313.05.2019 |
