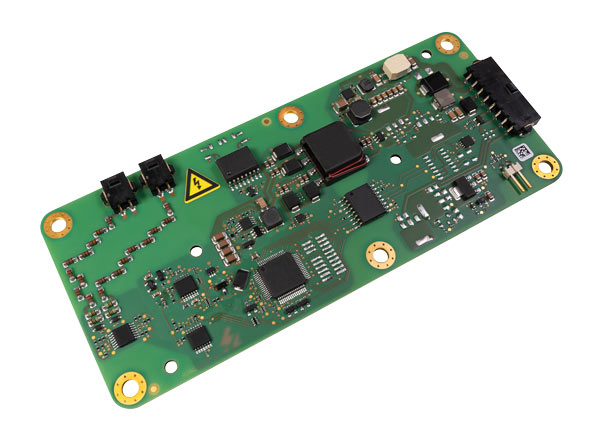

ISOMETER® iso175

Die Produktlinie ISOMETER® iso175, ist ein Isolationsüberwachungsgerät für ungeerdete Antriebssysteme in Hybrid- und Elektrofahrzeugen.

Es verfügt und ein aktives, patentiertes Messverfahren zur kontinuierlichen Überwachung des Isolationswiderstands in einem Hochvolt-Netz. Je nach Variante kommuniziert das Gerät mit unterschiedlichen CAN-Protokollen (Standard Bender, SAEJ1939) mit seiner Systemumgebung.

Fragen? Kontaktieren Sie uns!

ISOMETER® iso175

Die Produktlinie ISOMETER® iso175, ist ein Isolationsüberwachungsgerät für ungeerdete Antriebssysteme in Hybrid- und Elektrofahrzeugen.

Es verfügt und ein aktives, patentiertes Messverfahren zur kontinuierlichen Überwachung des Isolationswiderstands in einem Hochvolt-Netz. Je nach Variante kommuniziert das Gerät mit unterschiedlichen CAN-Protokollen (Standard Bender, SAEJ1939) mit seiner Systemumgebung.

Fragen? Kontaktieren Sie uns!

Merkmale

  • Geeignet für 12 V und 24 V DC-Systeme (Versorgungsspannung)
  • Isolationsüberwachung von DC-Isolationsfehlern für ungeerdete Systeme (IT-Systeme) DC 0…1000 V
  • kontinuierliche Messung des Isolationswiderstandes RF_corrected = 0…35 MΩ (RF_original = 0…50 MΩ)
  • Ansprechzeit ≤ 30 s für Isolationswiderstände ≤ 500 Ω/Volt und Netzableitkapazitäten ≤ 2μF
  • Isolationsmessung für Netzableitkapazität bis zu 10μF durch Parametrierung möglich (Profile High Capacity)
  • Isolationsmessung auch im spannungsfreien Zustand des HV-Bordnetzes
  • integrierte Eigendiagnose (Online Selbsttest)
  • HV-Anschlussüberwachung (Offline Selbsttest)
  • kontinuierliche Überwachung der Erdverbindung
  • Unterspannungserkennung
  • Erdverbindung trennbar
  • Schnittstellen:
    • Digitaler Ausgang für Gerätefehlermeldung (OKHS)
    • Alternativ
      • HS-CAN Interface mit folgenden Protokollen
        • Bender CAN
        • CAN-SAE J1939
    • Alle Ausgänge kurzschlussfest
  • Load-Dump-Schutz bis 58 V
  • High Voltage Abkopplungsfunktion

Anwendungen

  • Für ungeerdete Antriebssysteme (IT-Netze) in Straßenfahrzeugen

ISOMETER® iso175 Variante(n)

Standardvarianten

TypSteckverbinder-
Typ (Anschluss)		SchnittstellenStandardkonfigurationErdtrennschalterArt.-Nr.
iso175C-32-SSTYCO1HS-CAN SAE J1939Baudrate: 500 kBaud
Ansprechwert: 100 kΩ (Error), 500 kΩ (Warning)		✓B91068201
iso175C-42-SSSamtec/Molex2HS-CAN SAE J1939Baudrate: 500 kBaud
Ansprechwert: 100 kΩ (Error), 500 kΩ (Warning)		✓B91068202
iso175C-32-SBTYCO1HS-CAN BenderBaudrate: 500 kBaud
Ansprechwert: 100 kΩ (Error), 500 kΩ (Warning)		✓B91068203
iso175C-42-SBSamtec/Molex2HS-CAN BenderBaudrate: 500 kBaud
Ansprechwert: 100 kΩ (Error), 500 kΩ (Warning)		✓B91068204
1 Anschluss HV+ / HV-
  •   Hersteller: TE Connectivity / AMP
  •   Serie: Micro Mate-N-Lok™
  •   Artikelnummer: 1445022-2
Anschluss LV
  • Hersteller: TE Connectivity / AMP
  • Serie: Micro Mate-N-Lok™
  • Artikelnummer: 1445022-8
2 Anschluss HV+ / HV-
  • Hersteller: Molex
  • Mini-Fit Jr.®
  • Artikelnummer: 39-01-2025 oder 172708-0002
Anschluss LV
  • Samtec
  • Mini Mate®
  • MMSS-08-20-F-xx.xx-S-K

Kabelempfehlung für die ordnungsgemäße Funktionalität des Offline Selbsttests: AlphaWire (Art.-Nr. 5875)

Kundenkonfiguration*

TypSteckverbinder-Typ (Anschluss)SchnittstellenKundenkonfigurationArt.-Nr.
siehe StandardvariantenTYCO (seitlich) oder Samtec/Molex (oben)HS-CAN
(SAE J1939 oder Bender)		nach KundenvorgabeB91068200

* Die Liste zur Kundenkonfiguration ist im Bereich Downloads zu finden.

Optionales Zubehör für ISOMETER® iso175

BeschreibungPassend zu TypArt.-Nr.
IR155 / iso175-BefestigungskitAlleB91068500
IR155 / iso175-Anschlusskit (TYCO)iso175X-32-XXB91068501
IR155 /iso175-Anschlusskit (Samtec/Molex)iso175X-42-XXB91068502

Downloads für ISOMETER® iso175

NameTypGrößeSpracheZeitstempelD-/B-Nummer
iso175 Kunden-Konfigurationsdatei Gerätekonfiguration 594.9 KB DE2024/03/0505.03.2024D00415
iso175 Customer configuration file Gerätekonfiguration 601.0 KB EN2024/03/0505.03.2024D00415
iso175 Flyer 362.4 KB EN2024/01/2525.01.2024D00415
iso175 Flyer 362.3 KB FR2024/01/2525.01.2024D00415
iso175 - Standard CAN Specification Anwendungshinweis 202.0 KB EN2023/10/3131.10.2023D00415
iso175 - SAE J1939 Specification Anwendungshinweis 211.4 KB EN2023/10/3131.10.2023D00415
We are your eMobility partner! Flyer 262.3 KB EN2023/11/2929.11.2023
iso175 Handbücher 4.5 MB DE2023/11/2929.11.2023D00415
iso175 Handbücher 4.6 MB EN2023/11/2929.11.2023D00415
iso175 Kurzanleitungen 422.1 KB DE2023/11/2929.11.2023D00415
iso175 Kurzanleitungen 422.1 KB EN2023/11/2929.11.2023D00415
iso175 Datenblätter 4.0 MB DE2023/11/2929.11.2023D00415
iso175 Datenblätter 4.1 MB EN2023/11/2929.11.2023D00415
