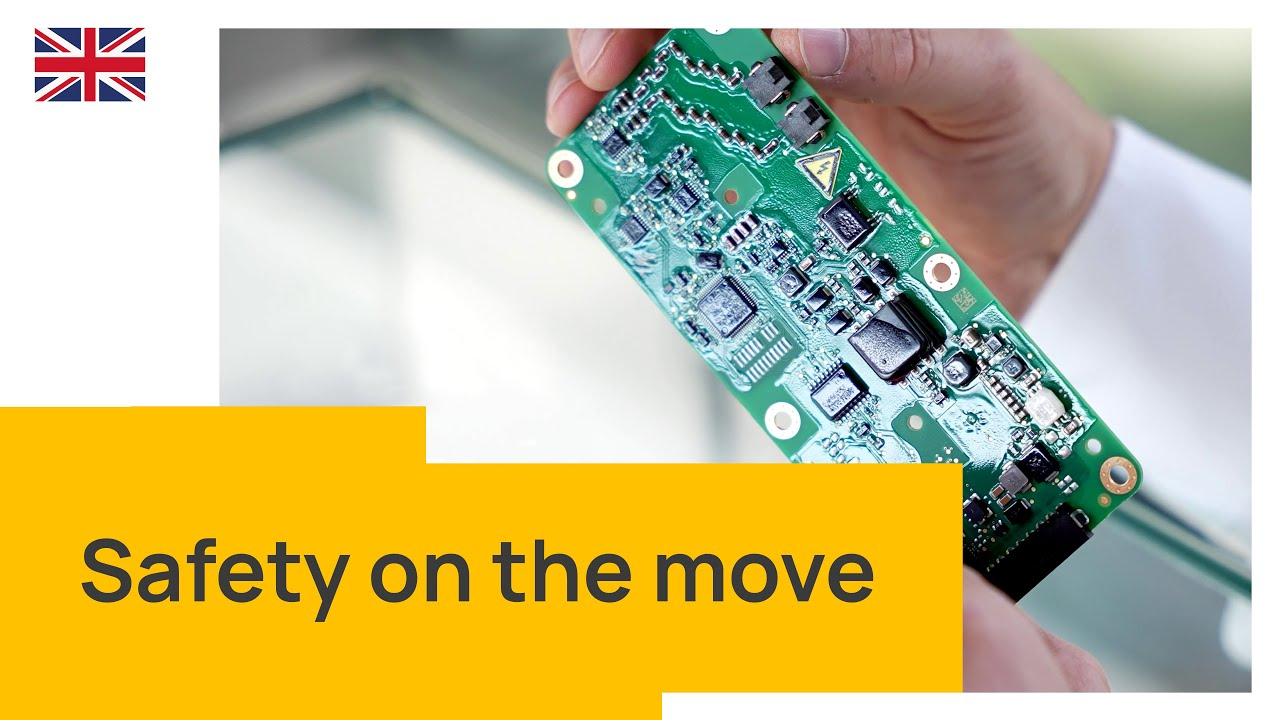

ISOMETER® iso175
Le contrôleur permanent d'isolement ISOMETER® iso175 est conçu pour les systèmes de propulsion non mis à la terre dans les véhicules hybrides, à pile à combustible et électriques.
L'appareil détecte de manière fiable les défauts d'isolement, contribuant ainsi de manière significative à la sécurité électrique et à la disponibilité du système électrique. Un facteur clé de succès est l'utilisation d'une méthode de mesure active et brevetée, permettant la surveillance de l'isolement même lorsque le système haute tension est hors tension, avant la connexion du système de stockage d'énergie.
Grâce à l'interrupteur de terre intégré, aucun relais ou contacteur supplémentaire n'est nécessaire. L'ISOMETER® iso175 garantit également des mesures d'isolement fiables, même avec des capacités de fuite système élevées, jusqu'à 10 μF. Grâce à son interface CAN intégrée, le contrôleur permanent d'isolement peut être facilement intégré dans des systèmes modernes, fournissant des informations supplémentaires pour soutenir et simplifier l'analyse du système.
Le contrôleur permanent d'isolement ISOMETER® iso175 est conçu pour les systèmes de propulsion non mis à la terre dans les véhicules hybrides, à pile à combustible et électriques.
L'appareil détecte de manière fiable les défauts d'isolement, contribuant ainsi de manière significative à la sécurité électrique et à la disponibilité du système électrique. Un facteur clé de succès est l'utilisation d'une méthode de mesure active et brevetée, permettant la surveillance de l'isolement même lorsque le système haute tension est hors tension, avant la connexion du système de stockage d'énergie.
Grâce à l'interrupteur de terre intégré, aucun relais ou contacteur supplémentaire n'est nécessaire. L'ISOMETER® iso175 garantit également des mesures d'isolement fiables, même avec des capacités de fuite système élevées, jusqu'à 10 μF. Grâce à son interface CAN intégrée, le contrôleur permanent d'isolement peut être facilement intégré dans des systèmes modernes, fournissant des informations supplémentaires pour soutenir et simplifier l'analyse du système.
Caractéristiques
- Mesure d'isolement avant la mise sous tension du système haute tension pour un démarrage sécurisé du véhicule
- Mesure d'isolement fiable pour des capacités de dérivation vers le réseau allant jusqu'à 10 µF
- Profils de mesure sélectionnables pour adapter le comportement de mesure à différentes architectures de véhicules et conditions de fonctionnement
- Surveillance de l’isolement côté AC des applications ePTO et similaires jusqu’à 480 V AC (à partir de la version V1.01 du micrologiciel)
- Réduction des besoins en matériel grâce à un commutateur Earthlift intégré
- Intégration flexible du système via SAE J1939 ou Bender CAN, ainsi qu’une sortie d’erreur numérique
- Homologation E1 pour une utilisation dans les véhicules routiers
- Variante personnalisée avec des seuils de déclenchement, des réglages CAN et des connecteurs sélectionnables individuellement – facilement adaptable à la plateforme du véhicule concerné via le configurateur en ligne
Applications
L’ISOMETER® iso175 surveille les systèmes haute tension non mis à la terre dans les véhicules électriques à batterie, hybrides et à pile à combustible :
- Camions et véhicules de transport
- Bus de transport urbain et interurbain
- Engins de chantier et machines agricoles
- Véhicules municipaux et véhicules spéciaux
- Engins de travail mobiles
- Entraînements auxiliaires électriques et systèmes ePTO
ISOMETER® iso175 Variante(s)
Variantes standard
| Type | Type de connecteur (raccordement) | Interfaces | Configuration | Version FW* | Référence |
|---|---|---|---|---|---|
| iso175C-32-SS | TYCO | HS-CAN SAE J1939 | Débit en bauds : 500 kbauds Valeur de seuil : 100 kΩ (erreur), 500 kΩ (avertissement) | 1.00 | B91068201 |
| iso175C-42-SS | Samtec/Molex | HS-CAN SAE J1939 | Débit en bauds : 500 kbauds Seuil de déclenchement : 100 kΩ (erreur), 500 kΩ (avertissement) | 1.00 | B91068202 |
| iso175C-32-SB | TYCO | HS-CAN Bender | Débit en bauds : 500 kbauds Valeur de seuil : 100 kΩ (erreur), 500 kΩ (avertissement) | 1.01 | B91068203 |
| iso175C-42-SB | Samtec/Molex | HS-CAN Bender | Débit en bauds : 500 kbauds Seuil de déclenchement : 100 kΩ (erreur), 500 kΩ (avertissement) | 1.01 | B91068204 |
Variante personnalisée
| Type | Type de connecteur (raccordement) | Interfaces | Configuration | Version FW* | Référence |
|---|---|---|---|---|---|
| voir les variantes standard | TYCO (latéral) ou Samtec/Molex (en haut) | HS-CAN (SAE J1939 ou Bender) | selon les spécifications du client | 1.01 | B91068200 |
Configurer l'iso175 sur mesureConfigurez la variante sur mesure de l'iso175 en fonction de votre application. |
* Fonctionnalités étendues à partir du micrologiciel V1.01 :
Ce firmware permet une configuration plus flexible de la communication CAN, notamment l’adresse source CAN, le débit en bauds, les PGN et les débits de transmission. De plus, l’iso175 prend en charge la surveillance de l’isolation dans les systèmes CA jusqu’à 480 V CA (50/60 Hz), par exemple pour les applications ePTO dans les véhicules utilitaires.
Accessoires en option pour ISOMETER® iso175
| Description | Convient au type | Réf. |
|---|---|---|
| Kit de fixation IR155 / iso175 | Tous | B91068500 |
| Kit de connexion IR155 / iso175 (TYCO) | iso175X-32-XX | B91068501 |
| Kit de connexion IR155 / iso175 (Samtec/Molex) | iso175X-42-XX | B91068502 |
