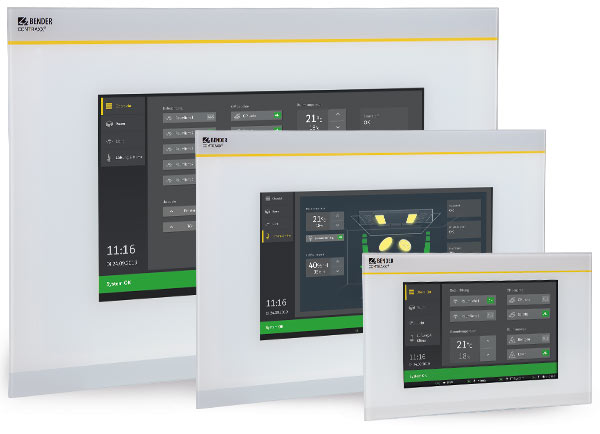

COMTRAXX® CP9xx-Serie
- Vielseitige Überwachungs- und Steuerungszentrale
- Einfache Integration aller Bender und sonstigen Komponenten
- Komfortable Bedienung und Reinigung
- Verschiedene Displaygrößen verfügbar (7", 15,6", 24")
- Zukunftssichere Technologie
An den Schnittstellen zwischen Mensch und Maschine spielen Melde- und Bedientableaus eine entscheidende Rolle. Ihre Aufgabe ist es, visuell und akustisch zu alarmieren und Informationen aus dem System in verständliche Bedien- und Handlungsanweisungen umzusetzen. Dies gilt insbesondere, wenn sich kritische Betriebssituationen anbahnen.
Das CP9xx Control Panel bietet dem Anwender eine Lösung, welche sowohl den Anforderungen an moderne medizinische Bereiche als auch an industrielle und zweckgebundene Gebäude entspricht.
- Vielseitige Überwachungs- und Steuerungszentrale
- Einfache Integration aller Bender und sonstigen Komponenten
- Komfortable Bedienung und Reinigung
- Verschiedene Displaygrößen verfügbar (7", 15,6", 24")
- Zukunftssichere Technologie
An den Schnittstellen zwischen Mensch und Maschine spielen Melde- und Bedientableaus eine entscheidende Rolle. Ihre Aufgabe ist es, visuell und akustisch zu alarmieren und Informationen aus dem System in verständliche Bedien- und Handlungsanweisungen umzusetzen. Dies gilt insbesondere, wenn sich kritische Betriebssituationen anbahnen.
Das CP9xx Control Panel bietet dem Anwender eine Lösung, welche sowohl den Anforderungen an moderne medizinische Bereiche als auch an industrielle und zweckgebundene Gebäude entspricht.
Merkmale
- Displaygröße 7", 15" und 24" mit gehärtetem und entspiegeltem Glas
- Leicht zu reinigen und zu desinfizieren, Schutzart IP54
- Schraubenlos montierte Frontplatte
- Anwenderfreundliches berührungssensitives Überwachungssystem für medizinische Bereiche und andere Anwendungen
- Besonders einfache Bedienerführung
- Zusätzliche Informationen für medizinisches und technisches Personal
- Visuelle und akustische Benachrichtigung im Falle eines Alarms
- Klare Menüstruktur mit selbsterklärenden interaktiven Bildern
- Deutlich gekennzeichnete Sicherheitsfunktionen
- Geräuschlos durch lüfterlosen Betrieb
- Qualitativ hochwertige Darstellung mit hervorragendem Kontrast, hoher Auflösung und breitem Blickwinkel
- Möglichkeit der graphischen Integration von Gebäudeplänen oder Status-Displays in Fotoqualität
- Problemlose Integration externer Gewerke wie Ladestation für OP-Tisch-Steuerung und Sprechstellen bei Folienoberfläche
- Einfacher Umbau und Erweiterung mit minimalen Serviceunterbrechungen
- Kundenspezifische Lösungen sind möglich (z. B. Displaygrößen, Folienfront)
Anwendungen
Überwachung, Bedienung und Anzeige von:
- Medizinischen IT-Systemen
- Versorgungssystemen für medizinische Gase
- Raumlufttechnische Anlagen
- Raumbeleuchtungen
- OP-Leuchten
- speziellen Stromversorgungssystemen (BSV oder UPS)
- weiteren Anlagen unterschiedlicher Hersteller
COMTRAXX® CP9xx-Serie Variante(n)
Komplettgeräte
| Typ | Displaygröße | Versorgung | Geräte Maße (B x H x T) | Gewicht | Displayeinheit (Glas, gehärtet) | Art.-Nr.* |
|---|---|---|---|---|---|---|
| CP907 | 7" (17,6 cm) | DC 24 V, < 15 W; alternativ PoE mögl. | 226 x 144 x 78 mm | 1,1 kg | weiß | B95061080 |
| CP907 ohne Unterputzgehäuse | 7" (17,6 cm) | DC 24 V, < 15 W; alternativ PoE mögl. | 226 x 144 x 78 mm | 0,9 kg | weiß | B95061093 |
| CP915 | 15,6" (38,6 cm) | AC 100…240 V, < 30 W | 505 x 350 x 92 mm | 6,1 kg | weiß | B95061081 |
| CP915 | 15,6" (38,6 cm) | AC 100…240 V, < 30 W | 505 x 350 x 92 mm | 6,1 kg | grau | B95061085 |
| CP924 | 24" (61,0 cm) | AC 100…240 V, < 55 W | 654 x 441 x 100 mm | 9,1 kg | weiß | B95061083 |
| CP924 | 24" (61,0 cm) | AC 100…240 V, < 55 W | 654 x 441 x 100 mm | 9,1 kg | grau | B95061084 |
* In der Angebotsphase können die Art.-Nr. abweichen.
Lieferumfang: Displayeinheit, UP-Gehäuse incl. Montageplatte mit Elektronik, CP9xx Anschlusskabel und Steckerkit.
Komponenten einzeln
| Geräteserie | Typ | Art.-Nr.* | |
|---|---|---|---|
| CP907 | Unterputzgehäuse | B95100140 | |
| CP915 | Displayeinheit, weiß Displayeinheit, grau | B95061112 B95061110 | |
| CP924 | Displayeinheit, weiß Displayeinheit, grau | B95061097 B95061111 |
* In der Angebotsphase können die Art.-Nr. abweichen.
Optionales Zubehör für COMTRAXX® CP9xx-Serie
| Beschreibung | Art.-Nr. |
|---|---|
| CP907 Aufputzgehäuse | B95061915 |
| CP915 Aufputzgehäuse | B22301077 |
| CP924 Aufputzgehäuse | B22301078 |
| CP9xx Ersatz-Steckerkit | B95061910 |
| CP9xx Saugheber* | B95061911 |
Der Saugheber wird benötigt um das Display entfernen zu können.
Für Version CP915 und CP924.
