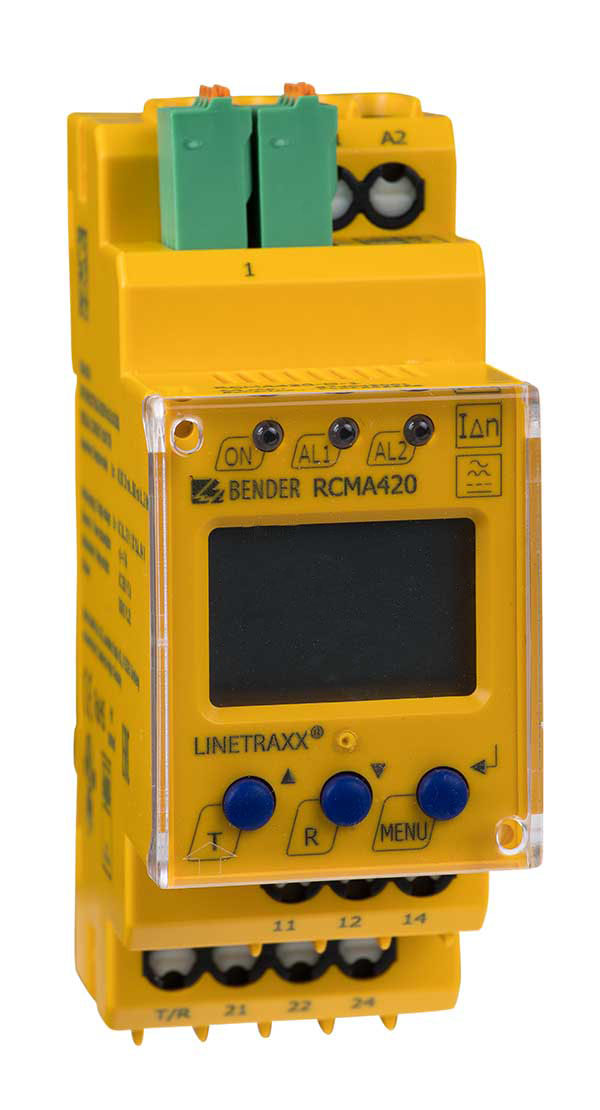

LINETRAXX® RCMA420
Das allstromsensitive Differenzstrom-Überwachungsgerät RCMA420 wird zur Überwachung von geerdeten Systemen (TN- und TT-Systemen) eingesetzt, in denen Gleichfehlerströme oder Differenzströme auftreten können, deren Betrag dauernd größer Null ist. Dies sind insbesondere Verbraucher mit Sechspuls-Brückengleichrichtern oder Einweggleichrichtung mit Glättung, z. B. Umrichter, Ladegeräte, Baumaschinen mit frequenzgeregelten Antrieben. Ströme in Einzelleitern können mit dem RCMA420 ebenfalls überwacht werden.
Durch die Vorwarnstufe (50…100 % vom eingestellten Ansprechwert IΔn2) kann zwischen Vorwarnung und Alarm unterschieden werden. Da die Messwerterfassung über Messstromwandler erfolgt, ist das Gerät nahezu unabhängig von der Nennspannung und Strom der Anlage.
Das allstromsensitive Differenzstrom-Überwachungsgerät RCMA420 wird zur Überwachung von geerdeten Systemen (TN- und TT-Systemen) eingesetzt, in denen Gleichfehlerströme oder Differenzströme auftreten können, deren Betrag dauernd größer Null ist. Dies sind insbesondere Verbraucher mit Sechspuls-Brückengleichrichtern oder Einweggleichrichtung mit Glättung, z. B. Umrichter, Ladegeräte, Baumaschinen mit frequenzgeregelten Antrieben. Ströme in Einzelleitern können mit dem RCMA420 ebenfalls überwacht werden.
Durch die Vorwarnstufe (50…100 % vom eingestellten Ansprechwert IΔn2) kann zwischen Vorwarnung und Alarm unterschieden werden. Da die Messwerterfassung über Messstromwandler erfolgt, ist das Gerät nahezu unabhängig von der Nennspannung und Strom der Anlage.
Merkmale
- Allstromsensitives Differenzstrom-Überwachungsgerät Typ B nach IEC 62020 und IEC 60755
- Effektivwertmessung (AC + DC)
- Zwei getrennt einstellbare Ansprechwerte 10…500 mA
- Frequenzbereich 0…2000 Hz
- Anlauf-, Ansprech-, Rückfallverzögerung einstellbar
- Digitale Messwertanzeige über LC-Display
- Messwertspeicher für Auslösewert
- Anschlussüberwachung Messstromwandler
- Melde-LEDs für Betrieb, Alarm 1, Alarm 2
- Test-/Reset-Taste intern/extern
- Zwei getrennte Alarmrelais mit je 1 Wechsler
- Arbeits-/Ruhestrom und Fehlerspeicherung wählbar
- Permanente Selbstüberwachung
- Multifunktionales LC-Display
- Passwortschutz für Geräteeinstellungen
- Plombierbare Klarsichtabdeckung
- 2-Modul-Gehäuse (36 mm)
- RoHS-konform
- Federklemme (pro Anschluss zwei Klemmen)
Anwendungen
- Allstromsensitive Differenzstromüberwachung in geerdeten 2-, 3- oder 4-Leitersystemen (TN- und TT-Systeme)
- Überwachung von geregelten Antrieben, USV-Anlagen, Baumaschinen, Druckereimaschinen, Batterieanlagen, Laboreinrichtungen, Holzbearbeitungsmaschinen, MF-Schweißanlagen, Möbelindustrie, medizinische
- Anlagen usw.
- Allstromsensitive Stromüberwachung von im Normalfall stromlosen
- Einzelleitern (z. B. N-Leiter)
LINETRAXX® RCMA420 Variante(n)
| Typ | Ansprechbereich IΔn | Frequenzbereich | Versorgungsspannung US* | Art.-Nr.** |
|---|---|---|---|---|
| RCMA420-D-1 | 10…500 mA | 0…2000 Hz | DC 9,6…94 V / AC 16…72 V, 42…460 Hz | B74043001 B94043001 |
| RCMA420-D-2 | 10…500 mA | 0…2000 Hz | DC 70…300 V / AC 70…300 V, 42…460 Hz | B74043002 B94043002 |
*Absolutwerte
**(B7… = Federklemme / B9… = Schraubklemme)
Optionales Zubehör für LINETRAXX® RCMA420
Messstromwandler
| Typ | Innendurchmesser (mm) | Art.-Nr. |
|---|---|---|
| CTUB101-CTBC20 | ø 20 | B78120010 |
| CTUB101-CTBC20P | ø 20 | B78120020 |
| CTUB101-CTBC35 | ø 35 | B78120012 |
| CTUB101-CTBC35P | ø 35 | B78120022 |
| CTUB101-CTBC60 | ø 60 | B78120014 |
| CTUB101-CTBC60P | ø 60 | B78120024 |
Verbindungskabel Messstromwandler – RCMA420-D
| Typ | Länge / m | Art.-Nr. |
|---|---|---|
| CTX-100 | 1 | B98110080 |
| CTX-250 | 2,5 | B98110081 |
| CTX-500 | 5 | B98110082 |
| CTX-1000 | 10 | B98110083 |
Zubehör
| Typ | Art.-Nr. |
|---|---|
| Montageclip für Schraubmontage (je Gerät 1 Stck. erforderlich) | B98060008 |
| Einbaurahmen XM420 | B990994 |
