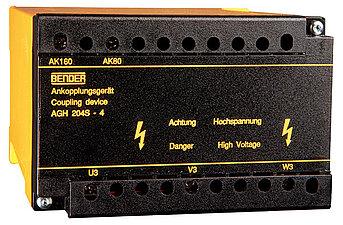

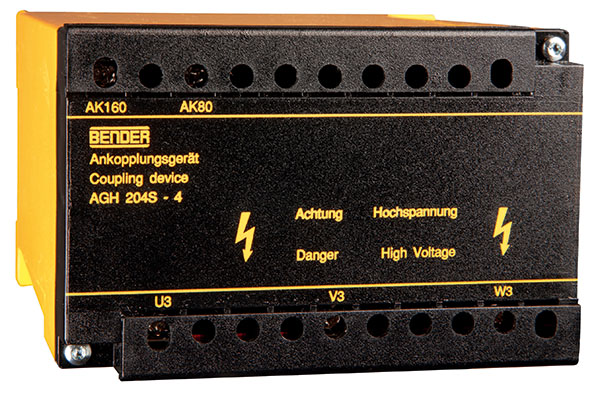

AGH204S-4
- Erhöhung des Nennspannungsbereiches von ISOMETER®n
- Applikation mit ISOMETER®n der Serie iso685
- Für AC bis 1650 V
Das Ankoppelgerät AGH204S-4 dient in Verbindung mit einem ISOMETER® zur Isolationsüberwachung von 3AC-IT-Systemen (ungeerdete Netze). Es erweitert den Arbeitsbereich der Netznennspannung der im Anschlussbild aufgeführten ISOMETER® an der Klemme AK160 auf bis zu 3(N)AC 0…1650 V, 50…400 Hz und DC 0…1840 V. An der Klemme AK80 auf bis zu 3(N)AC 0…1300 V, 50…400 Hz.
- Erhöhung des Nennspannungsbereiches von ISOMETER®n
- Applikation mit ISOMETER®n der Serie iso685
- Für AC bis 1650 V
Das Ankoppelgerät AGH204S-4 dient in Verbindung mit einem ISOMETER® zur Isolationsüberwachung von 3AC-IT-Systemen (ungeerdete Netze). Es erweitert den Arbeitsbereich der Netznennspannung der im Anschlussbild aufgeführten ISOMETER® an der Klemme AK160 auf bis zu 3(N)AC 0…1650 V, 50…400 Hz und DC 0…1840 V. An der Klemme AK80 auf bis zu 3(N)AC 0…1300 V, 50…400 Hz.
AGH204S-4 Variante(n)
| Typ | Netznennspannung Un | Art.-Nr. |
|---|---|---|
| AGH204S-4 | 3(N)AC 0…1650 V, DC 0…1840 V | B914013 |
Downloads für AGH204S-4
| Name | Typ | Größe | Sprache | Zeitstempel | D-/B-Nummer |
|---|---|---|---|---|---|
| AGH204S-4 | Handbücher | 1.5 MB | DE | 2025/09/0404.09.2025 | D00094 |
| AGH204S-4 | Handbücher | 1.5 MB | EN | 2025/09/0404.09.2025 | D00094 |
| AGH204S-4 | Datenblätter | 3.1 MB | DE | 2025/09/0404.09.2025 | D00094 |
| AGH204S-4 | Datenblätter | 3.1 MB | EN | 2025/09/0404.09.2025 | D00094 |
| AGH204S-4 | Datenblätter | 3.2 MB | ES | 2025/09/0404.09.2025 | D00094 |
| AGH204S-4 | Datenblätter | 194.2 KB | ZH | 2019/05/1313.05.2019 | D00094 |
