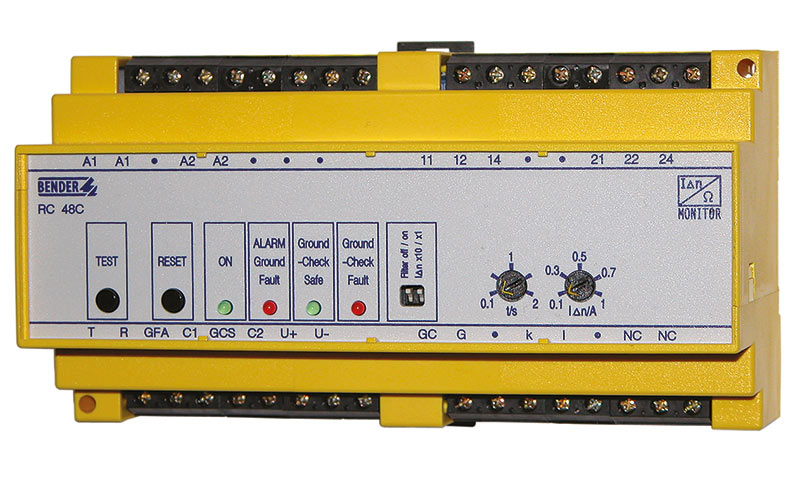

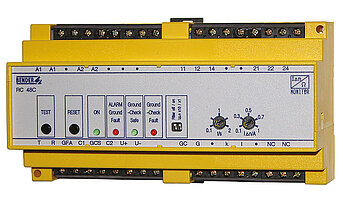

RC48C
Das Überwachungsgerät RC48C ist besonders geeignet zur Überwachung von Schleppkabeln. Schleppkabel sind besonders anfällig für Schäden durch Umwelteinflüsse und bedürfen daher besonderer Aufmerksamkeit. Hier kommt Bender ins Spiel.
Das Fehlerstrom-/Schutzleiter-Überwachungsgerät RC48C vereinigt zwei Funktionen in einem Gerät:
- Überwachung des Differenzstroms
- Überwachung des Schutzleiters auf niederohmigen Durchgang, Unterbrechung oder Kurzschluss.
Ist ein Grenzwert überschritten, so wird ein Relais mit zwei freien Wechslern geschaltet. Alarmmeldungen des RC48C können zusätzlich auf einer Melde- und Prüfkombination RI2000GC signalisiert werden.
Das Überwachungsgerät RC48C ist besonders geeignet zur Überwachung von Schleppkabeln. Schleppkabel sind besonders anfällig für Schäden durch Umwelteinflüsse und bedürfen daher besonderer Aufmerksamkeit. Hier kommt Bender ins Spiel.
Das Fehlerstrom-/Schutzleiter-Überwachungsgerät RC48C vereinigt zwei Funktionen in einem Gerät:
- Überwachung des Differenzstroms
- Überwachung des Schutzleiters auf niederohmigen Durchgang, Unterbrechung oder Kurzschluss.
Ist ein Grenzwert überschritten, so wird ein Relais mit zwei freien Wechslern geschaltet. Alarmmeldungen des RC48C können zusätzlich auf einer Melde- und Prüfkombination RI2000GC signalisiert werden.
Merkmale
- Erdschlusswächter mit integrierter Schleifenüberwachung
- Messung des Fehlerstroms mittels eines Bender-Messstromwandlers
- Alarm leicht erkennbar durch LED-Leuchten
- Alarmrelais mit zwei spannungsfreien Wechslerkontakten
- Alarmkontakt um eine wählbare Zeit verzögerbar
- Erkennung von Längs- und Querwiderstandsfehlern
- Das Alarmrelais kann zur Auslösung eines Lastschalters verwendet werden
- Je nach Art des Lastschalters kann die Betriebsart des Alarmrelais auf Schließer- oder Öffnerbetrieb eingestellt werden
Anwendungen
- Überwachung von Kabeln, die über einen Pilotdraht (Pilot wire) verfügen
- Überwachung von Erdungsanlagen
RC48C Variante(n)
| Typ | Art.-Nr. |
|---|---|
| RC48C-935 | B94013002 |
| RC48C-9935 | B94013012 |
| RC48C-9936 | B94013013 |
Optionales Zubehör für RC48C
| Bezeichnung | Typ | Art.-Nr. |
|---|---|---|
| Endglied, P = 5 W (ohne Gehäuse) | E6 | B94013008 |
| Endglied, P = 50 W (ohne Gehäuse) | E6-50 | B94013009 |
| Endglied, P = 50 W | E6S | B94013006 |
| Endglied mit integriertem Widerstand zur Fernabschaltung, P = 50 W | E6S-T | B94013007 |
| Melde- und Prüfkombination | RI2000GC | B94071000 |
| Messstromwandler: Innendurchmesser 70 mm | W2-S70 | B911732 |
| Messstromwandler: Innendurchmesser 105 mm | W3-S105 | B911733 |
Downloads für RC48C
| Name | Typ | Größe | Sprache | Zeitstempel | D-/B-Nummer |
|---|---|---|---|---|---|
| UKCA - RC48 | CE-Konformitätserklärungen | 121.6 KB | 2024/04/2626.04.2024 | ||
| RC48 | CE-Konformitätserklärungen | 87.5 KB | 2024/04/2626.04.2024 | ||
| RC48C | Handbücher | 606.6 KB | EN | 2024/03/0101.03.2024 | D00318 |
| RC48C | Handbücher | 606.6 KB | DE | 2024/03/0101.03.2024 | D00318 |
| RC48C | Handbücher | 722.4 KB | EN | 2020/02/2626.02.2020 | |
| RC48C | Handbücher | 722.4 KB | ES | 2020/02/2626.02.2020 |
