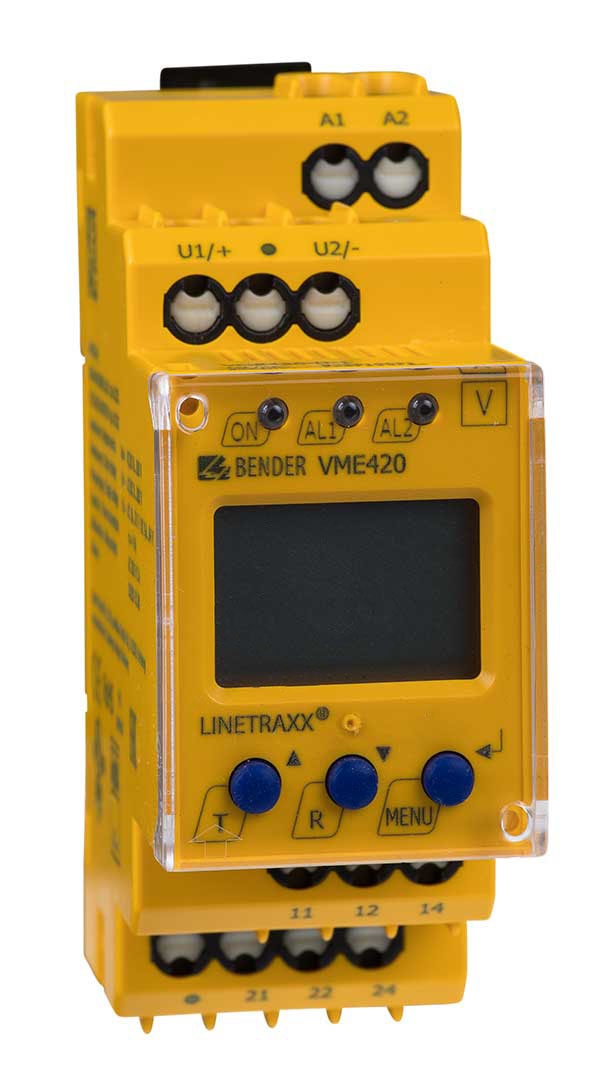

LINETRAXX® VME420
- Überwachung der Unter- und Überspannung und Frequenz von AC/DC-Systemen 0…300 V
- Verschiedene Überwachungsfunktionen wählbar < U, > U, < f, > f
- Anlauf-, Ansprech- und Rückfallverzögerung einstellbar
- Passwortschutz für Geräteeinstellung
- Preset-Funktion (Automatische Grundparametrierung)
Die Spannungsrelais der Serie VME420 überwachen Frequenz, Unterspannungen, Überspannungen und die Spannung zwischen zwei Schwellwerten in AC- und DC-Systemen. Die Spannungen werden als Effektivwerte gemessen. Der aktuelle Messwert wird permanent auf dem LC-Display angezeigt. Der zum Schalten der Alarmrelais führende Messwert wird gespeichert. Durch einstellbare Verzögerungszeiten können anlagenspezifische Eigenschaften berücksichtigt werden z. B. gerätebedingte Anlaufphasen, kurzzeitige Spannungsänderungen usw.
Die Ausführung VME420 benötigt eine externe Versorgungsspannung.
- Überwachung der Unter- und Überspannung und Frequenz von AC/DC-Systemen 0…300 V
- Verschiedene Überwachungsfunktionen wählbar < U, > U, < f, > f
- Anlauf-, Ansprech- und Rückfallverzögerung einstellbar
- Passwortschutz für Geräteeinstellung
- Preset-Funktion (Automatische Grundparametrierung)
Die Spannungsrelais der Serie VME420 überwachen Frequenz, Unterspannungen, Überspannungen und die Spannung zwischen zwei Schwellwerten in AC- und DC-Systemen. Die Spannungen werden als Effektivwerte gemessen. Der aktuelle Messwert wird permanent auf dem LC-Display angezeigt. Der zum Schalten der Alarmrelais führende Messwert wird gespeichert. Durch einstellbare Verzögerungszeiten können anlagenspezifische Eigenschaften berücksichtigt werden z. B. gerätebedingte Anlaufphasen, kurzzeitige Spannungsänderungen usw.
Die Ausführung VME420 benötigt eine externe Versorgungsspannung.
Merkmale
- Überwachung der Unter- und Überspannung und Frequenz von AC/DC-Systemen 0…300 V
- Verschiedene Überwachungsfunktionen wählbar
< U, > U, < f, > f - Anlauf-, Ansprech- und Rückfallverzögerung einstellbar
- Einstellbare Schalthysterese
- Effektivwertmessung (AC + DC)
- Digitale Messwertanzeige über multifunktionales LC-Display
- Preset-Funktion (Automatische Grundparametrierung)
- LEDs für Betrieb, Alarm 1, Alarm 2
- Messwertspeicher für Auslösewert
- Permanente Selbstüberwachung
- Test-/Reset-Taste intern
- Zwei getrennte Alarmrelais je 1 Wechsler
- Ruhe-/Arbeitsstrom und Fehlerspeicherverhalten wählbar
- Passwortschutz für Geräteeinstellung
- Plombierbare Klarsichtabdeckung
- 2-Modul-Gehäuse (36 mm)
- Federklemme (pro Anschluss zwei Klemmen)
- RoHS-konform
Anwendungen
- Spannungs- und Frequenzüberwachung von einphasigen Maschinen und Anlagen
- Erdschlussüberwachung über Spannungswandler in Mittelspannungsnetzen
- Überwachung von Batterieanlagen
- Ein- und Ausschalten von Anlagen ab einer gewissen Spannung
LINETRAXX® VME420 Variante(n)
| Typ | Versorgungsspannung US* | Netznennspannung Un* | Art.-Nr.** |
|---|---|---|---|
| VME420-D-1 | DC 9,6 V…94 V / AC 16…72 V, 15…460 Hz | AC/DC 0…300 V / 15…460 Hz | B73010001 B93010001 |
| VME420-D-2 | DC 70…300 V / AC 70…300 V, 15…460 Hz | AC/DC 0…300 V / 15…460 Hz | B73010002 B93010002 |
*Absolutwerte
**(B7… = Federklemme / B9… = Schraubklemme)
Optionales Zubehör für LINETRAXX® VME420
| Typ | Art.-Nr. |
|---|---|
| Montageclip für Schraubmontage (je Gerät 1 Stck. erforderlich) | B98060008 |
| Einbaurahmen XM420 | B990994 |
Downloads für LINETRAXX® VME420
| Typ | Name | Größe | Sprache | Zeitstempel | D-/B-Nummer |
|---|---|---|---|---|---|
| Konformitätserklärungen | UKCA - VMx42x | 141.7 KB | 2022/12/20 06:00:2220.12.2022 06:00:22 | ||
| Zertifikate | TÜV NORD - isoHV42x, AGH42x, isoHV52x, isoRW42x and VMx420 | 411.7 KB | EN | 2023/01/12 14:46:3512.01.2023 14:46:35 | |
| Zertifikate | TÜV NORD - isoHV42x, AGH42x, isoHV52x, isoRW42x und VMx420 | 431.9 KB | DE | 2023/01/12 14:46:3012.01.2023 14:46:30 | |
| CE-Konformitätserklärungen | VMx42x | 93.7 KB | 2022/11/04 09:31:2004.11.2022 09:31:20 | ||
| Handbücher | VME420 | 1.7 MB | DE | 2021/09/22 09:54:4322.09.2021 09:54:43 | D00026 |
| Handbücher | VME420 | 1.8 MB | EN | 2021/09/22 09:54:5022.09.2021 09:54:50 | D00026 |
| Handbücher | VME420 | 1.5 MB | ES | 2021/09/22 09:54:5722.09.2021 09:54:57 | D00026 |
| Handbücher | VME420 | 692.1 KB | FR | 2019/05/13 10:31:5513.05.2019 10:31:55 | D00026 |
| Datenblätter | VME420 | 365.7 KB | DE | 2021/08/25 07:14:4725.08.2021 07:14:47 | D00026 |
| Datenblätter | VME420 | 363.8 KB | EN | 2022/08/10 05:51:4410.08.2022 05:51:44 | D00026 |
| Datenblätter | VME420 | 369.4 KB | ES | 2021/08/25 07:15:2825.08.2021 07:15:28 | D00026 |
| Datenblätter | VME420 | 516.6 KB | ZH | 2019/05/13 10:31:3313.05.2019 10:31:33 | D00026 |
| Datenblätter | XM420-Schnittstellenoptionen | 264.1 KB | DE | 2019/05/13 10:31:3513.05.2019 10:31:35 | |
| Datenblätter | XM420 interface options | 223.5 KB | EN | 2019/05/13 10:31:3613.05.2019 10:31:36 | D00051 |
| Kurzanleitungen | VME420 | 814.5 KB | DE | 2021/09/22 09:55:0722.09.2021 09:55:07 | D00026 |
| Kurzanleitungen | VME420 | 814.5 KB | EN | 2021/09/22 09:55:0722.09.2021 09:55:07 | D00026 |
| Technische Informationen | Changed variants of relays from goldplated to silver-plated contacts | 166.3 KB | EN | 2022/06/27 09:03:0827.06.2022 09:03:08 | |
| Technische Informationen | Geänderte Relaisvarianten von vergoldeten Kontakten auf versilberte Kontakte | 166.3 KB | DE | 2022/06/27 09:03:0827.06.2022 09:03:08 |
