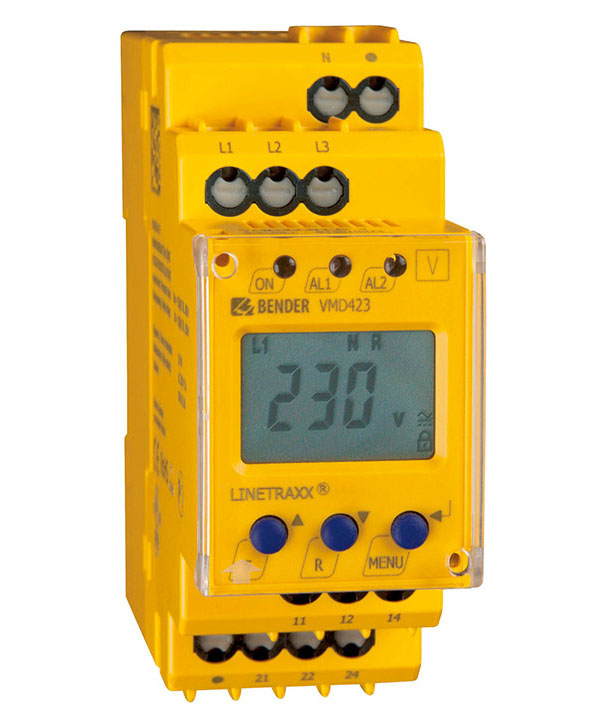

LINETRAXX® VMD423/VMD423H
Bei der Einspeisung in das öffentliche Niederspannungsnetz ist eine Spannungs- und Frequenzüberwachung zur Netzentkopplung von Eigenerzeugungsanlagen > 30 kW (z. B. BHKWs, Wind-, Wasserkraft- und Photovoltaikanlagen) nach DIN V VDE V 0126-1-1 Pflicht.
Die dreiphasigen Spannungs- und Frequenzüberwachungsrelais der Serie VMD423 überwachen an der Einspeisung permanent die Spannung und Frequenz im öffentlichen Netz. Bei der Einspeisung in das Mittelspannungsnetz werden die Ausgangsspannungen und Frequenzen der Spannungswandler (100 V) gemessen. Sie schalten bei Über- bzw. Unterschreiten von Grenzwerten innerhalb von ≤ 80 ms ein Alarmrelais (Ansprechwerte gemäß VDEW-Richtlinie „Eigenerzeugungsanlagen am Mittelspannungsnetz“). Eine Überspannung (> U2), gemessen als Mittelwert über einen Zeitraum von 10 Minuten, führt zum Schalten eines Alarmrelais.
Die Spannungen werden als Effektivwerte gemessen. Zusätzlich werden noch Asymmetrie, Phasenausfall und Phasenfolge überwacht.
Das VMD423 ist multifunktional einstellbar und kann auf Anforderungen der EVUs angepasst werden.
Die aktuellen Messwerte werden permanent auf dem LC-Display angezeigt. Der zum Schalten der Alarmrelais führende Messwert wird gespeichert. Durch einstellbare Anlauf- und Rückfallzeiten können die Anforderungen der Netzbetreiber berücksichtigt werden z. B. gerätebedingte Anlaufphasen, kurzzeitige Spannungsänderungen usw..
Die Serie VMD423 erfordert eine separate Versorgungsspannung, während sich die Variante VMD423H aus dem Netz selbst versorgt.
Unbedenklichkeitsbescheinigungen
- DIN V VDE V 0126-1-1:2006-2 (Frankreich)
- ENEL grid connection guideline 2009 (Italien)
- DIN V VDE V 0126-1-1:2006-2 und EN 50438:2007 (Tschechien)
- C 10-11 (Belgien)
Bei der Einspeisung in das öffentliche Niederspannungsnetz ist eine Spannungs- und Frequenzüberwachung zur Netzentkopplung von Eigenerzeugungsanlagen > 30 kW (z. B. BHKWs, Wind-, Wasserkraft- und Photovoltaikanlagen) nach DIN V VDE V 0126-1-1 Pflicht.
Die dreiphasigen Spannungs- und Frequenzüberwachungsrelais der Serie VMD423 überwachen an der Einspeisung permanent die Spannung und Frequenz im öffentlichen Netz. Bei der Einspeisung in das Mittelspannungsnetz werden die Ausgangsspannungen und Frequenzen der Spannungswandler (100 V) gemessen. Sie schalten bei Über- bzw. Unterschreiten von Grenzwerten innerhalb von ≤ 80 ms ein Alarmrelais (Ansprechwerte gemäß VDEW-Richtlinie „Eigenerzeugungsanlagen am Mittelspannungsnetz“). Eine Überspannung (> U2), gemessen als Mittelwert über einen Zeitraum von 10 Minuten, führt zum Schalten eines Alarmrelais.
Die Spannungen werden als Effektivwerte gemessen. Zusätzlich werden noch Asymmetrie, Phasenausfall und Phasenfolge überwacht.
Das VMD423 ist multifunktional einstellbar und kann auf Anforderungen der EVUs angepasst werden.
Die aktuellen Messwerte werden permanent auf dem LC-Display angezeigt. Der zum Schalten der Alarmrelais führende Messwert wird gespeichert. Durch einstellbare Anlauf- und Rückfallzeiten können die Anforderungen der Netzbetreiber berücksichtigt werden z. B. gerätebedingte Anlaufphasen, kurzzeitige Spannungsänderungen usw..
Die Serie VMD423 erfordert eine separate Versorgungsspannung, während sich die Variante VMD423H aus dem Netz selbst versorgt.
Unbedenklichkeitsbescheinigungen
- DIN V VDE V 0126-1-1:2006-2 (Frankreich)
- ENEL grid connection guideline 2009 (Italien)
- DIN V VDE V 0126-1-1:2006-2 und EN 50438:2007 (Tschechien)
- C 10-11 (Belgien)
Merkmale
- VMD423 mit separater Versorgungsspannung
VMD423H versorgt sich aus dem überwachten Netz - Überwachung der Unter-, Überspannung und Unter-, Überfrequenz in 3(N)AC-Systemen AC 0…500 V
- Überwachung der Überspannung als Mittelwert des jeweils aktuellen 10 Minuten Messintervalls
- Überwachung von Asymmetrie, Phasenausfall, Phasenfolge
- Anlauf-, Ansprech- und Rückfallverzögerung einstellbar
- Einstellbare Schalthysterese
- Effektivwertmessung (AC + DC)
- Digitale Messwertanzeige über multifunktionales LC-Display
- LEDs für Betrieb, Alarm 1, Alarm 2
- Messwertspeicher für Auslösewert
- Permanente Selbstüberwachung
- Test-/Reset-Taste intern
- Zwei getrennte Alarmrelais je 1 Wechsler
- Ruhe-/Arbeitsstrom und Fehlerspeicherverhalten wählbar
- Passwortschutz für Geräteeinstellungen
- Plombierbare Klarsichtabdeckung
- Federklemmen (pro Anschluss zwei Klemmen)
- 2-Modul-Gehäuse (36 mm)
- RoHS-konform
Anwendungen
- Überwachung selbsttätiger Schaltstellen zwischen netzparallelen Eigenerzeugungsanlagen und dem öffentlichen Niederspannungsnetz
- Anwendungen gemäß DIN V VDE V 0126-1-1 (VDE V 0126-1-1), C 10/11, EN 50438
- Universell für Photovoltaik-Anlagen BHKWs, Wind- und Wasserkraftanlagen
LINETRAXX® VMD423/VMD423H Variante(n)
| Typ | Versorgungsspannung US* | Netznennspannung Un* | Ansprechwert | Art.-Nr.** |
|---|---|---|---|---|
| VMD423-D-1 | DC 9,6…94 V/ AC 16…72 V, 15…460 Hz | 3(N)AC 0…500 V, 40…65 Hz | AC 10…500 V | B73010020 B93010020 |
| VMD423-D-2 | DC 70…300 V/ AC 70…300 V, 15…460 Hz | 3(N)AC 0…500 V, 40…65 Hz | AC 10…500 V | B73010021 B93010021 |
| VMD423H-D-3 | Un | 3(N)AC 0…500 V, 40…65 Hz | AC 70…500 V | B73010022 B93010022 |
*Absolutwerte
**(B7… = Federklemme / B9… = Schraubklemme)
Optionales Zubehör für LINETRAXX® VMD423/VMD423H
| Typ | Art.-Nr. |
|---|---|
| Montageclip für Schraubmontage (je Gerät 1 Stck. erforderlich) | B98060008 |
| Einbaurahmen XM420 | B990994 |
