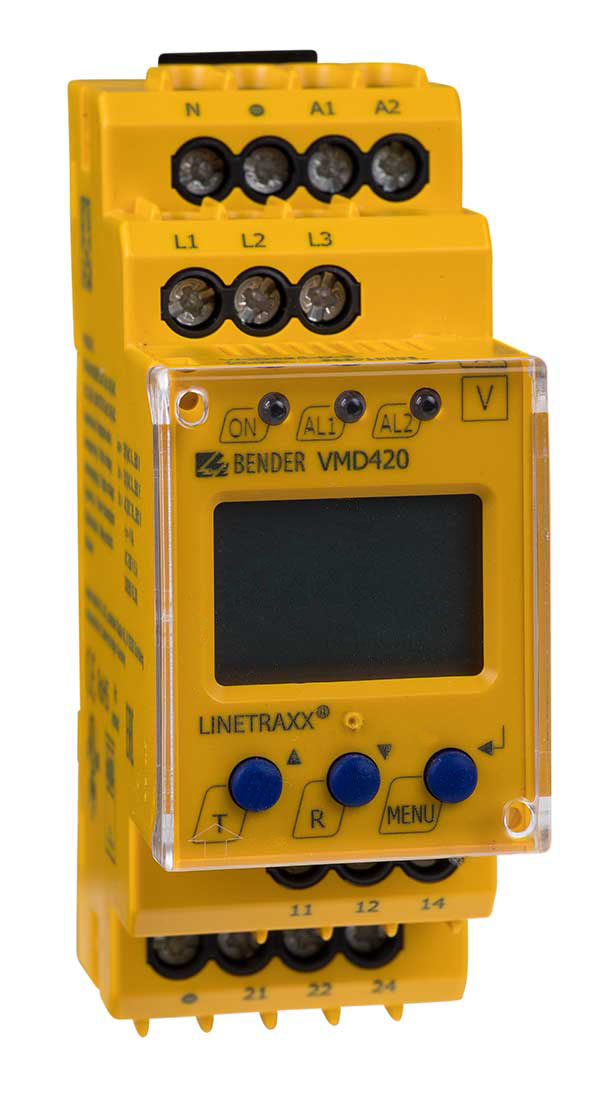

LINETRAXX® VMD420
- Überwachung der Unter-, Überspannung und Frequenz in 3(N)AC-Systemen 0…500 V
- Verschiedene Überwachungsfunktionen wählbar < U, > U, < f, > f
- Überwachung von Asymmetrie, Phasenausfall, Phasenfolge
- Anlauf-, Ansprech- und Rückfallverzögerung einstellbar
Die multifunktionalen Spannungsüberwachungsrelais VMD420 überwachen Frequenzen, Unterspannungen, Überspannungen und die Spannung zwischen zwei Schwellwerten in 3(N)AC-Systemen. Die Spannungen werden als Effektivwerte gemessen. Der aktuelle Messwert wird permanent auf dem LC-Display angezeigt. Der zum Schalten der Alarmrelais führende Messwert wird gespeichert. Durch einstellbare Verzögerungszeiten können anlagenspezifische Eigenschaften berücksichtigt werden z.B. gerätebedingte Anlaufphasen, kurzzeitige Spannungsänderungen usw. Die Geräte benötigen eine separate Versorgungsspannung.
- Überwachung der Unter-, Überspannung und Frequenz in 3(N)AC-Systemen 0…500 V
- Verschiedene Überwachungsfunktionen wählbar < U, > U, < f, > f
- Überwachung von Asymmetrie, Phasenausfall, Phasenfolge
- Anlauf-, Ansprech- und Rückfallverzögerung einstellbar
Die multifunktionalen Spannungsüberwachungsrelais VMD420 überwachen Frequenzen, Unterspannungen, Überspannungen und die Spannung zwischen zwei Schwellwerten in 3(N)AC-Systemen. Die Spannungen werden als Effektivwerte gemessen. Der aktuelle Messwert wird permanent auf dem LC-Display angezeigt. Der zum Schalten der Alarmrelais führende Messwert wird gespeichert. Durch einstellbare Verzögerungszeiten können anlagenspezifische Eigenschaften berücksichtigt werden z.B. gerätebedingte Anlaufphasen, kurzzeitige Spannungsänderungen usw. Die Geräte benötigen eine separate Versorgungsspannung.
Merkmale
- Überwachung der Unter-, Überspannung und Frequenz in 3(N)AC-Systemen 0…500 V
- Überwachung von Asymmetrie, Phasenausfall, Phasenfolge
- Verschiedene Überwachungsfunktionen wählbar < U, > U, < f, > f
- Anlauf-, Ansprech- und Rückfallverzögerung einstellbar
- Einstellbare Schalthysterese
- Effektivwertmessung (AC + DC)
- Digitale Messwertanzeige über multifunktionales LC-Display
- Preset-Funktion (Automatische Grundparametrierung)
- LEDs für Betrieb, Alarm 1, Alarm 2
- Messwertspeicher für Auslösewert
- Permanente Selbstüberwachung
- Test-/Reset-Taste intern
- Zwei getrennte Alarmrelais je 1 Wechsler
- Ruhe-/Arbeitsstrom und Fehlerspeicherverhalten wählbar
- Passwortschutz für Geräteeinstellung
- Plombierbare Klarsichtabdeckung
- 2-Modul-Gehäuse (36 mm)
- Federklemme (pro Anschluss zwei Klemmen)
- RoHS-konform
Anwendungen
- Überwachung von spannungsempfindlichen Maschinen und Anlagen
- Ein- und Ausschalten von Anlagen ab einer gewissen Spannung
- Überwachung von Not- bzw. Ersatzstromversorgungen
- Überwachung der Anschlussspannung ortsveränderlicher Verbraucher
- Schutz von Drehstrommotoren gegen Phasenausfall und Phasenumbruch
- Schutz von Transformatoren durch Erkennen von asymmetrischer Belastung
LINETRAXX® VMD420 Variante(n)
| Typ | Versorgungsspannung US* | Netznennspannung Un* | Art.-Nr. |
|---|---|---|---|
| VMD420-D-1 | AC 16…72 V / DC 9,6…94 V, 15…460 Hz | 3(N)AC 0…500 V / 288 V 15…460 Hz | B73010005 B93010005 |
| VMD420-D-2 | AC/DC 70…300 V, 15…460 Hz | 3(N)AC 0…500 V / 288 V, 15…460 Hz | B73010006 B93010006 |
*Absolutwerte
**(B7… = Federklemme / B9… = Schraubklemme)
Optionales Zubehör für LINETRAXX® VMD420
| Typ | Art.-Nr. |
|---|---|
| Montageclip für Schraubmontage (je Gerät 1 Stck. erforderlich) | B98060008 |
| Einbaurahmen XM420 | B990994 |
