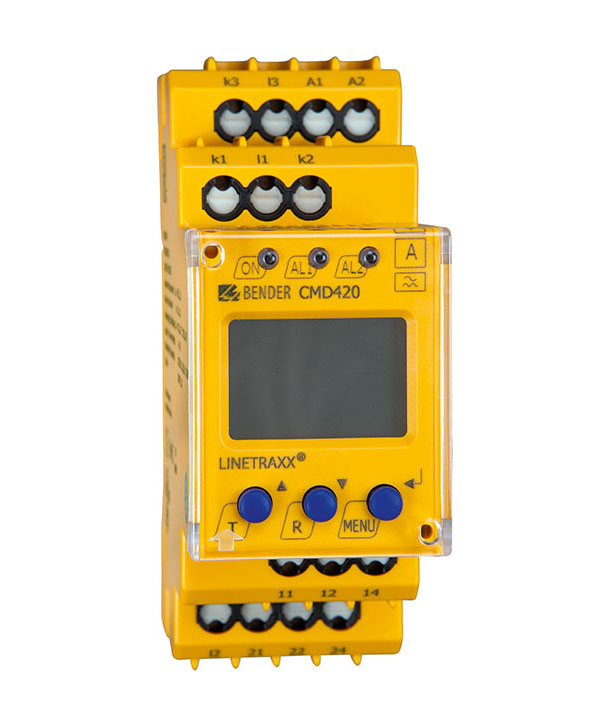

LINETRAXX® CMD420/CMD421
Die Stromüberwachungsgeräte CMD420/421 überwachen AC-Ströme mittels drei Messeingängen auf Überstrom, Unterstrom oder Unter- und Überstrom (Fensterfunktion). Die Ströme werden als Effektivwerte (AC) gemessen. Die aktuellen Messwerte werden permanent auf dem LC-Display angezeigt. Der jeweilige Messkanal kann per Auf- bzw. Ab-Taste ausgewählt werden. Die zum Schalten der Alarmrelais führenden Messwerte werden gespeichert. Durch einstellbare Verzögerungszeiten können anlagenspezifische Eigenschaften berücksichtigt werden z.B. gerätebedingte Einschaltströme, kurzzeitige Stromänderungen usw.
Zur Messung müssen drei Standard-Stromwandler an das entsprechende CMD420/421 angeschlossen werden. Das Übersetzungsverhältnis „n“ der Stromwandler (n = x/1A bzw. n = x/5A) ist bis zu einem Faktor von n = 2000 einstellbar.
Mittels des Faktors „n“ wird dann der gemessene Strom in den tatsächlichen Anlagenstrom umgerechnet und im Display angezeigt. Die Ströme können aus einem 3-phasigen Netz oder aus drei verschiedenen einphasigen Netzen stammen.
Die Serie CMD420/421 benötigt eine separate Versorgungsspannung.
Die Stromüberwachungsgeräte CMD420/421 überwachen AC-Ströme mittels drei Messeingängen auf Überstrom, Unterstrom oder Unter- und Überstrom (Fensterfunktion). Die Ströme werden als Effektivwerte (AC) gemessen. Die aktuellen Messwerte werden permanent auf dem LC-Display angezeigt. Der jeweilige Messkanal kann per Auf- bzw. Ab-Taste ausgewählt werden. Die zum Schalten der Alarmrelais führenden Messwerte werden gespeichert. Durch einstellbare Verzögerungszeiten können anlagenspezifische Eigenschaften berücksichtigt werden z.B. gerätebedingte Einschaltströme, kurzzeitige Stromänderungen usw.
Zur Messung müssen drei Standard-Stromwandler an das entsprechende CMD420/421 angeschlossen werden. Das Übersetzungsverhältnis „n“ der Stromwandler (n = x/1A bzw. n = x/5A) ist bis zu einem Faktor von n = 2000 einstellbar.
Mittels des Faktors „n“ wird dann der gemessene Strom in den tatsächlichen Anlagenstrom umgerechnet und im Display angezeigt. Die Ströme können aus einem 3-phasigen Netz oder aus drei verschiedenen einphasigen Netzen stammen.
Die Serie CMD420/421 benötigt eine separate Versorgungsspannung.
Merkmale
- Unter- oder Überstromüberwachung in AC-Netzen mit Vor- und Hauptalarm oder Stromüberwachung mit Festerfunktion
- Stromüberwachung mittels Stromwandler, je nach Ausführung geeignet für Standardwandler x/1 A, x/5 A
- Mittels Übersetzungsfaktor n anpassbar an sämtliche Standard-Stromwandler x/1 A, x/5 A
- Anlauf-, Ansprech- und Rückfallverzögerung einstellbar
- Einstellbare Schalthysterese
- Effektivwertmessung AC
- Digitale Messwertanzeige über multifunktionales LC-Display
- LEDs für Betrieb, Alarm 1, Alarm 2
- Fehlerspeicher für Auslösewert
- Zyklische Selbstüberwachung
- Test-/Reset-Taste intern
- Zwei getrennte Alarmrelais mit je 1 Wechsler
- Ruhe-/Arbeitsstrom und Fehlerspeicherverhalten wählbar
- Passwortschutz für Geräteeinstellung
- Plombierbare Klarsichtabdeckung
- 2-Modul-Gehäuse (36 mm)
- Federklemme (pro Anschluss zwei Klemmen)
- RoHS-konform
Anwendungen
- Stromaufnahme von Motoren, z. B. Pumpen, Aufzüge, Krananlagen
- Überwachung von Beleuchtungskreisen, Heizstromkreisen, Ladestationen
- Überwachung von Notbeleuchtungen
- Überwachung von Förderschnecken, z. B. in Kläranlagen
- Staubabsaugung in der Holzverarbeitung
- 70 %-Regelung nach EEG 2012 für PV-Wechselrichter
LINETRAXX® CMD420/CMD421 Variante(n)
| Typ | Versorgungsspannung US* | Messung | Ansprechwert | Art.-Nr.** |
|---|---|---|---|---|
| CMD420-D-1 | AC 16…72 V / DC 9,6 V…94 V, 15…460 Hz | über Stromwandler x/1A | 0,1…1 A x n | B73060006 B93060006 |
| CMD420-D-2 | AC/DC 70…300 V, 15…460 Hz | über Stromwandler x/1A | 0,1…1 A x n | B73060007 B93060007 |
| CMD421-D-1 | AC 16…72 V / DC 9,6 V…94 V, 15…460 Hz | über Stromwandler x/5A | 0,5…5 A x n | B73060008 B93060008 |
| CMD421-D-2 | AC/DC 70…300 V, 15…460 Hz | über Stromwandler x/5A | 0,5…5 A x n | B73060009 B93060009 |
* Absolutwerte
**(B7… = Federklemme / B9… = Schraubklemme)
Optionales Zubehör für LINETRAXX® CMD420/CMD421
| Typ | Art.-Nr. |
|---|---|
| Montageclip für Schraubmontage (je Gerät 1 Stck. erforderlich) | B98060008 |
| Einbaurahmen XM420 | B990994 |
