CC613 Laderegler – Home Varianten

CC613 Laderegler – Home Varianten

  • Integrierte 6 mA DC-Fehlerstromerkennung (RDC-M) inklusive Monitoring (patentiert) ermöglicht Einsatz von RCD Typ A, kein RCD Typ B notwendig
  • Geeignet für alle handelsüblichen Elektrofahrzeuge, die über Ladekabel vom Typ 2 oder Typ 1 geladen werden.
  • Powerline Communication (PLC) nach ISO 15118
  • Einfache Anbindung an bestehende Home-Energy-Management-Systeme über EEBUS
  • Integrierte Ladestecker Not-Entriegelung

Der Controller für den privaten Anwendungsbereich

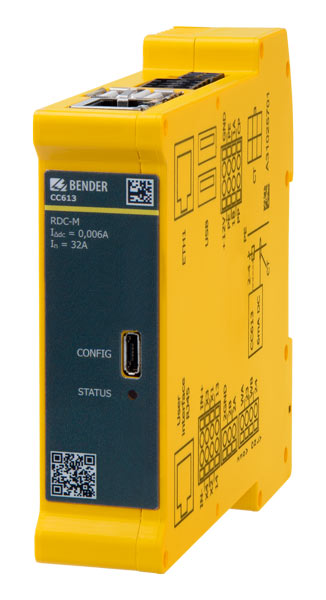

Mit der nächsten Laderegler-Generation bietet Bender auch einen Charge Controller an, der speziell für die Anwendung in privaten Ladepunkten oder Wallboxen konzipiert ist. Geeignet ist die Home-Variante des CC613 für alle handelsüblichen Elektrofahrzeuge, die über ein Typ 2- oder Typ 1-Ladekabel geladen werden. Hierbei spielt es keine Rolle, ob man eine Ladedose oder ein festangeschlossenes Kabel verwenden möchte.

Die Home-Varianten lassen sich sehr einfach über die integrierte Ethernet-Schnittstelle in ein bestehendes Home Energy Management System (HEMS) integrieren. Die ISO 15118-Schnittstelle erlaubt eine Powerline Communication zur Umsetzung von Plug & Charge oder Autocharge.

Die platzsparende Bauweise des Controllers ist perfekt für den Aufbau einer kompakten Wallbox für den privaten Anwender. Die Platzersparnis wird durch die integrierten Komponenten sogar noch optimiert. Zum Beispiel steuert das verbaute 230 V-Relais nun direkt das Leistungsschütz an, somit kann man auf ein Zwischenrelais verzichten.

Die elektrische Sicherheit spielt ebenfalls eine große Rolle in dem Laderegler. Mit der integrierten patentierten Gleichstromfehlererkennung nach IEC 62955 wird einem Erblinden des RCD Typ A vorgebeugt und der Ladevorgang im Fehlerfall gestoppt. Ein RCD Typ B ist nicht notwendig. Durch den integrierten Weld-Check wird ein „verklebtes“ Leistungsschütz erkannt und somit ein erweiterter Personenschutz gewährleistet. Das kontinuierliche PE-Monitoring stellt einen ordnungsgemäßen Anschluss des Schutzleiters an den Controller sicher und erhöht somit nochmals die Sicherheit gegen einen elektrischen Schlag. Zusätzlich bietet die integrierte Ladestecker Not-Entriegelung dem Home-User den großen Vorteil, dass er im Falle eines Spannungsausfalls das Ladekabel sicher aus der Wallbox/Ladesäule herausziehen kann.

Die Charge Controller Software zur Steuerung aller Prozesse des Ladereglers ist updatefähig. Damit ist die Zukunftssicherheit des CC613 Home gewährleistet. Updates (typ. quartalsweise) können leicht über USB, Ethernet oder over-the-air (OTA) eingespielt werden. Sofern eine Schwachstelle in der Software entdeckt wird, kann diese hier gemeldet werden.

Charge Controller Software/Config Wiki

Merkmale

  • Laderegler gem. IEC 61851-1 (Ladebetriebsart 3)
  • Patentiertes Fehlergleichstrom-Überwachungsmodul RDC-M (externes RCD Typ A notwendig), unterschiedliche Kabellängen auswählbar (Patente: EP 2 571 128 / US 9,397,494 / ZL 201210157968.6 / CN 103001175, EP 2 813 856)
  • Zukunftssichere, verschlüsselte und normierte Vernetzung mit EMS durch das EEBUS-Kommunikationsprotokoll
  • Integrierte Not-Entriegelung (Emergency Opener) zur Motoransteuerung (Ver-/Entriegeln) und Überwachung der 12 V Versorgungsspannung
  • Integrierbar in ein- oder dreiphasige Netze bis zu 80 A
  • 3x USB-Schnittstelle:
  • - 2x USB-Host-Schnittstelle
    - 1x CONFIG-Schnittstelle zur lokalen Konfiguration und zur Installation von Software-Updates
  • Control Pilot- und Proximity Pilot-Kommunikation
  • Interner Temperatursensor zur Reduzierung des Ladestroms abhängig von der Umgebungstemperatur
  • ISO 15118 Powerline Communication (PLC) für Plug & Charge oder Autocharge
  • Ethernet-Schnittstelle zur Anbindung an Home-Energy-Management-Systeme (HEMS)

Anwendungen

  • Ladepunkte und Wallboxen für das private AC-Laden von Elektrofahrzeugen

Downloads für CC613 Laderegler – Home Varianten

TypNameGrößeSpracheZeitstempelD-/B-Nummer
CE-Konformitätserklärungen CC613-ELM4xx 94.0 KB 12.08.2022 06:17:24
Handbücher CC613 - Stecker-Kit 667.3 KB DE08.10.2020 05:43:38D00381
Handbücher CC613 - Plug kit 667.3 KB EN08.10.2020 05:43:38D00381
Handbücher CC613-Hxx 2.0 MB DE26.11.2020 09:12:22D00423
Handbücher CC613-Hxx 2.0 MB EN26.11.2020 09:08:36D00423
Handbücher CC613 Software Specification 632.0 KB DE25.03.2021 14:04:00D00381
Handbücher CC613 Software Specification 632.0 KB EN25.03.2021 14:04:00D00381
Flyer CC613 - Informationen für Home User 166.4 KB DE22.10.2021 08:07:21D00423
Flyer CC613 - Información para el usuario doméstico 144.1 KB ES22.10.2021 08:04:49D00423
Flyer CC613 - Informations pour les particuliers 105.1 KB FR22.10.2021 08:05:55D00423
Flyer CC613 - Information for Home User 103.9 KB EN22.10.2021 08:05:04D00423
Flyer CC613 Charge Controller Flyer (US) 983.9 KB EN24.05.2022 09:56:03D00381
Flyer Bender Laderegler sprechen EEBUS 364.3 KB DE02.02.2021 15:46:01
Datenblätter CC613-Hxx 374.0 KB DE25.03.2021 14:16:04D00423
Datenblätter CC613-Hxx 342.5 KB EN25.03.2021 14:16:11D00423
Technische Informationen Stellungnahme Prüfung 6mA DC Fehlerstrom 450.2 KB DE07.06.2022 12:37:32

Optionales Zubehör für CC613 Laderegler – Home Varianten

BezeichnungArt.-Nr.
Messstromwandler* CTBC17 (PCB-Variante)B98080070
Anschlusskabel CTBC17-Kabel1470 inkl. Clipgehäuse (Kabellänge 1470 mm)B98080542
Anschlusskabel CTBC17-Kabel325 inkl. Clipgehäuse (Kabellänge 325 mm)B98080541
Anschlusskabel CTBC17-Kabel180 inkl. Clipgehäuse (Kabellänge 180 mm)B98080540
Steckerkit CC613 (separat bestellbar)**B94060129
Steckerkit CC613 Sammelverpackung HEM-X2 (50x)B94060126
Steckerkit CC613 Sammelverpackung HB (50x)B94060127

* Der Messstromwandler hat einen Innendurchmesser von 17 mm.
** Nicht im Lieferumfang des CC613 enthalten.

CC613 Laderegler – Home Varianten Varianten

TypZähler-SchnittstelleEthernet-SchnittstelleUSB-Host
Schnittstelle
LEDRDC-MPLC*Art.-Nr.
CC613-HB   Status B94060024
CC613-HEM-X2ModbusStatusB94060028
