CC613 régulateur de charge

  • Gestion dynamique des charges (DLM) intégrée
  • Communication CPL intégrée (ISO 15118)
  • Déverrouillage d'urgence intégré
  • Compatible Smart-Grid par le biais du transfert OCPP 1.5 et 1.6 (JSON et SOAP), et du protocole EEBUS, à l'épreuve du temps
  • La détection / surveillance du courant de défaut 6mA DC (brevetée) intégrée permet l'utilisation d'un DDR de type A, aucun DDR de type B n'est nécessaire
  • Interface éthernet et modem 4G intégré

La nouvelle génération de contrôleurs de charge intelligents – Certifié VDE

Avec le CC613, la nouvelle génération de régulateurs de charge intelligents est disponible. Tout comme son prédécesseur, le CC612, le CC613 est le cerveau d'une borne de recharge intelligente : il communique avec le véhicule et le back-end, il surveille le matériel interne du système de charge, les interfaces utilisateur ainsi que la connexion entre la station de recharge et le véhicule.

La nouvelle génération de contrôleurs de charge CC613 élargit encore les fonctionnalités des régulateurs de charge Bender. La modification apportée à la forme du boîtier a permis d'intégrer une interface éthernet qui dispense de l'utilisation d'un adaptateur USB-éthernet. Malgré la modification du boîtier, les dimensions du CC613 restent les mêmes que celles du CC612, ce qui permet de l'intégrer facilement dans des bornes de recharge déjà existantes.

Le CC613 dispose également d'un système de communication par courants porteurs en ligne (CPL) conforme à la norme ISO 15118 pour la conversion Plug&Charge ainsi que d'un dispositif de détection de courants de défaut DC associé à un transformateur de courant externe connecté. De même, des mises à jour logicielles gratuites seront disponibles afin d'étendre les fonctionnalités.

Le contrôleur de charge dispose d'une gestion dynamique des charges (DLM) avancée intégrée qui peut également être commandée par un système de niveau supérieur. Cela permet de gérer des infrastructures de recharge plus importantes, soit localement via le contrôleur, soit par le biais d'un système de gestion de bâtiment existant.

Surveillance supplémentaire – Sécurité électrique accrue

Un dispositif d'ouverture d'urgence est désormais intégré au CC613 de sorte qu'en cas de panne de courant, la prise peut être retirée du véhicule ou de la station de recharge sans avoir à installer un composant supplémentaire dans la colonne de recharge. Ce gain de place permet d'utiliser le CC613 dans des wallbox compactes et de petite taille.

Afin d'augmenter la sécurité contre les chocs électriques, le CC613 est doté d'un dispositif de surveillance PE qui permet de surveiller en régulièrement la connectivité de la connexion PE. Par ailleurs, le CC613 est pourvu d'un dispositif de détection intégré de contact collé qui émet un message de défaut en cas de contacteur ou de commutateur de charge „collé“.

Le logiciel du contrôleur de charge dédié à la commande de tous les processus du régulateur de charge peut être mis à jour. C'est la garantie que le CC613 s'adaptera aux futurs développements technologiques. Les mises à jour (généralement trimestrielles) peuvent être facilement installées via USB, éthernet ou over-the-air (OTA). Si une vulnérabilité est détectée dans le logiciel, celle-ci peut être signalée ici.

CC613 Laderegler
CC613 Laderegler
  • Gestion dynamique des charges (DLM) intégrée
  • Communication CPL intégrée (ISO 15118)
  • Déverrouillage d'urgence intégré
  • Compatible Smart-Grid par le biais du transfert OCPP 1.5 et 1.6 (JSON et SOAP), et du protocole EEBUS, à l'épreuve du temps
  • La détection / surveillance du courant de défaut 6mA DC (brevetée) intégrée permet l'utilisation d'un DDR de type A, aucun DDR de type B n'est nécessaire
  • Interface éthernet et modem 4G intégré

La nouvelle génération de contrôleurs de charge intelligents – Certifié VDE

Avec le CC613, la nouvelle génération de régulateurs de charge intelligents est disponible. Tout comme son prédécesseur, le CC612, le CC613 est le cerveau d'une borne de recharge intelligente : il communique avec le véhicule et le back-end, il surveille le matériel interne du système de charge, les interfaces utilisateur ainsi que la connexion entre la station de recharge et le véhicule.

La nouvelle génération de contrôleurs de charge CC613 élargit encore les fonctionnalités des régulateurs de charge Bender. La modification apportée à la forme du boîtier a permis d'intégrer une interface éthernet qui dispense de l'utilisation d'un adaptateur USB-éthernet. Malgré la modification du boîtier, les dimensions du CC613 restent les mêmes que celles du CC612, ce qui permet de l'intégrer facilement dans des bornes de recharge déjà existantes.

Le CC613 dispose également d'un système de communication par courants porteurs en ligne (CPL) conforme à la norme ISO 15118 pour la conversion Plug&Charge ainsi que d'un dispositif de détection de courants de défaut DC associé à un transformateur de courant externe connecté. De même, des mises à jour logicielles gratuites seront disponibles afin d'étendre les fonctionnalités.

Le contrôleur de charge dispose d'une gestion dynamique des charges (DLM) avancée intégrée qui peut également être commandée par un système de niveau supérieur. Cela permet de gérer des infrastructures de recharge plus importantes, soit localement via le contrôleur, soit par le biais d'un système de gestion de bâtiment existant.

Surveillance supplémentaire – Sécurité électrique accrue

Un dispositif d'ouverture d'urgence est désormais intégré au CC613 de sorte qu'en cas de panne de courant, la prise peut être retirée du véhicule ou de la station de recharge sans avoir à installer un composant supplémentaire dans la colonne de recharge. Ce gain de place permet d'utiliser le CC613 dans des wallbox compactes et de petite taille.

Afin d'augmenter la sécurité contre les chocs électriques, le CC613 est doté d'un dispositif de surveillance PE qui permet de surveiller en régulièrement la connectivité de la connexion PE. Par ailleurs, le CC613 est pourvu d'un dispositif de détection intégré de contact collé qui émet un message de défaut en cas de contacteur ou de commutateur de charge „collé“.

Le logiciel du contrôleur de charge dédié à la commande de tous les processus du régulateur de charge peut être mis à jour. C'est la garantie que le CC613 s'adaptera aux futurs développements technologiques. Les mises à jour (généralement trimestrielles) peuvent être facilement installées via USB, éthernet ou over-the-air (OTA). Si une vulnérabilité est détectée dans le logiciel, celle-ci peut être signalée ici.

Caractéristiques

  • Régulateur de charge selon IEC 61851-1 (mode de charge 3)

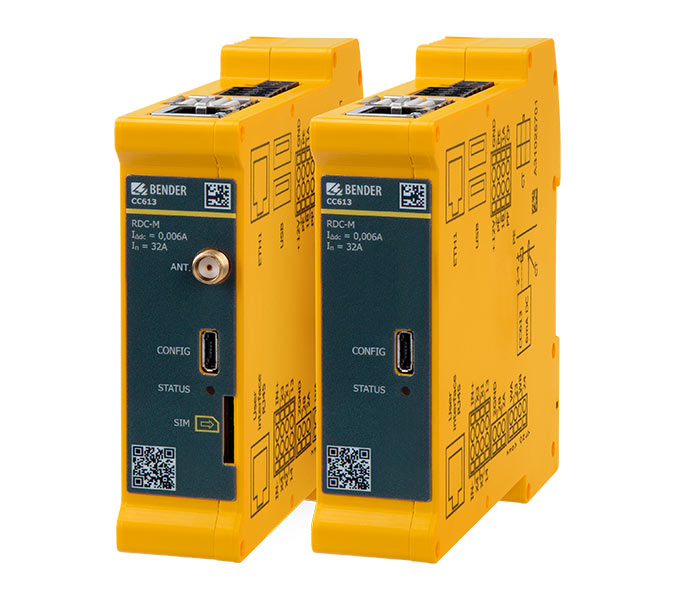

  • Fonctionnement maître et esclave configurable
    Mise en place de stations de recharge avec deux points de recharge
    – 1 contrôleur de charge comme passerelle de données avec modem 4G
    – 1 contrôleur de charge comme esclave sans modem 4G
  • Gestion dynamique des charges pour répartir de manière optimale la puissance disponible entre tous les points de recharge et signaler la puissance maximale au véhicule
  • Module de détection à courant différentiel résiduel continu (DDR externe de type A nécessaire), différentes longueurs de câble sélectionnables
  • Déverrouillage d'urgence intégré (Emergency Opener) pour la commande de moteur (verrouillage / déverrouillage) et surveillance de l'alimentation 12 V
  • Peut être intégré dans des réseaux monophasés ou triphasés jusqu'à 80 A
  • OCPP 1.5 et OCPP 1.6 conforme à JSON, SOAP
  • Le modem 4G intégré prend en charge les normes de téléphonie mobile : 4G (LTE), 3G (UMTS) et 2G (GSM)
  • 3 interfaces USB :
    – 1 interface CONFIG pour la configuration locale et pour l'installation de mises à jour logicielles
    – 2 interfaces hôte USB
  • Communication via Control Pilot et Proximity Pilot (selon IEC 61851-1)
  • Support configurable pour prises SCHUKO supplémentaires
  • Interface compteur : Modbus TCP et RTU
  • Interface Modbus externe (deuxième compteur pour une gestion dynamique des charges)
  • Modules d'interface utilisateur pour des applications spécifiques au client (par ex. RFID, LED, antenne)
  • Interface d'extension configurable à 2 canaux pour l'entrée/la sortie pour des fonctions
  • Capteur de température interne destiné à réduire le courant de charge en fonction de la température ambiante
  • ISO 15118 Communication par courants porteurs en ligne (CPL) pour Plug & Charge et systèmes de gestion des charges
  • ISO 15118 Communication par courants porteurs en ligne (CPL) pour Plug & Charge ou Autocharge
  • Interface Ethernet

Applications

  • Stations de recharge pour véhicules électriques, wallbox ou pour points de recharge sur lampadaires

CC613 régulateur de charge Variante(s)

TypeModemInterfaceRDC-MModbus
externe
Compatible
OCPP
PLC*Interface
utilisateur
I/O
extension
Réf.
CC613-ELM4PR-M4GModbus, EthernetB94060020
CC613-ELPR-M--Modbus, EthernetB94060021
CC613-ELM4PR4GModbus, Ethernet--B94060026
CC613-ELPR--Modbus, Ethernet--B94060027
CC613-HEM-X2--Modbus, Ehternet--------B94060028

* Communication par courants porteurs en ligne selon ISO/IEC 15118

Le régulateur de charge doté d'un module de détection à courant différentiel résiduel continu (RDC-M) fonctionne uniquement en association avec le transformateur de courant de mesure (à commander séparément). Des câbles de longueurs différentes sont disponibles.

Accessoires en option pour CC613 régulateur de charge

DésignationRéf.
RFID105-L1B94060105
RFID114 avec câble RJ45 (longueur 500 mm)B94060114
Transformateur de courant de mesure CTBC17* (Variante de câble, longueur de câble 325 mm)B98080071
Transformateur de courant de mesure CTBC17* (Version PCB)**B98080070
Câble de raccordement CTBC17-câble1470 avec boîtier à clip (longueur du câble 1470 mm)B98080542
Câble de raccordement CTBC17-câble600 avec boîtier à clip (longueur du câble 600 mm)B98080543
Câble de raccordement CTBC17-câble325 avec boîtier à clip (longueur du câble 325 mm)B98080541
Câble de raccordement CTBC17-câble180 avec boîtier à clip (longueur du câble 180 mm)B98080540
DPM2x16FP (module afficheur)B94060120
Set de connecteurs CC613 (à commander séparément)**B94060129
Set de connecteurs emballages collectifs, ELM4PR-M, ELPR-M (50x)B94060128
Set de connecteurs emballages collectifs, ELM4PR, ELPR, HEM-X2 (50x)B94060126

* Le transformateur de courant de mesure a un diamètre intérieur de 17 mm.
** La variante PCB peut être combinée avec des câbles de raccordement de différentes longueurs.
*** Non inclus avec le CC613
