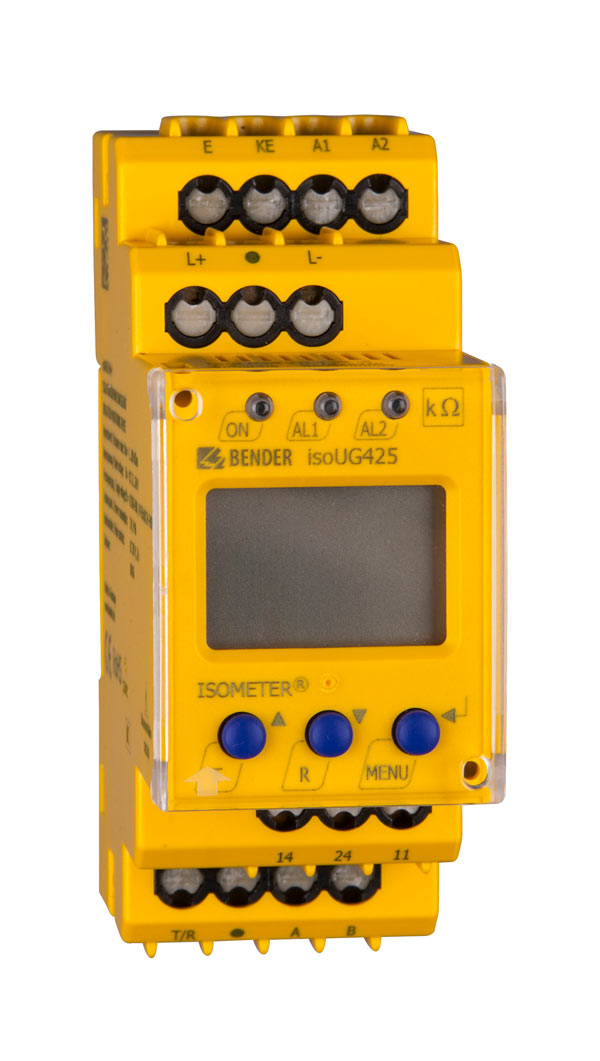

ISOMETER® isoUG425
- Isolationsüberwachungsgerät für DC- IT-Systeme
- Applikation Steuerstromkreise
- Zwei getrennt einstellbare Ansprechwerte
- Multifunktionales LC-Display
- Passives Messverfahren ohne Messspannung
Das ISOMETER® überwacht den unsymmetrischen Isolationswiderstand von ungeerdeten DC-Systemen (IT-Systemen) mit Netznennspannungen von DC 12…120 V. Oder ist es eine Isolationsüberwachungsgerät zur Erdschlusserkennung in ungeerdeten DC-Systemen (ITSystemen) bis 120 V DC.
Die maximal zulässige Netzableitkapazität Ce beträgt 50 μF.
- Isolationsüberwachungsgerät für DC- IT-Systeme
- Applikation Steuerstromkreise
- Zwei getrennt einstellbare Ansprechwerte
- Multifunktionales LC-Display
- Passives Messverfahren ohne Messspannung
Das ISOMETER® überwacht den unsymmetrischen Isolationswiderstand von ungeerdeten DC-Systemen (IT-Systemen) mit Netznennspannungen von DC 12…120 V. Oder ist es eine Isolationsüberwachungsgerät zur Erdschlusserkennung in ungeerdeten DC-Systemen (ITSystemen) bis 120 V DC.
Die maximal zulässige Netzableitkapazität Ce beträgt 50 μF.
Merkmale
- Überwachung des unsymmetrischen Isolationswiderstandes für ungeerdete DC-Systeme
- Messung der Netzspannung (RMS und DC) mit Unter-/Überspannungserkennung
- Messung der DC-Spannungen Netz gegen Erde (L+/PE und L-/PE)
- Parametrierbare Anpassung an die Netzableitkapazität bis 50 μF
- Anlauf-, Ansprech- und Rückfallverzögerung einstellbar
- Zwei getrennt einstellbare Ansprechwert-Bereiche von 1…100 kΩ (Alarm 1, Alarm 2)
- Alarme werden über LEDs (AL1, AL2), ein Display und Alarmrelais (K1, K2) ausgegeben
- Ruhe- oder Arbeitsstromverhalten der Relais wählbar
- Messwertanzeige über multifunktionales LC-Display
- Fehlerspeicherung aktivierbar
- RS-485 (galvanisch getrennt) mit folgenden Protokollen:
– BMS-Schnittstelle (Bender-Messgeräte-Schnittstelle) zum Datenaustausch mit anderen Bender-Komponenten
– Modbus RTU
– IsoData (für kontinuierliche Datenausgabe) - Passwortschutz gegen unbefugtes Ändern von Parametern
Anwendungen
- einfache Batterienetze
- überschaubare DC-Steuerspannungsnetze
- DC-Lampenstromkreise
ISOMETER® isoUG425 Variante(n)
| Typ | Versorgungsspannung US | Nennspannung Un | Netzableitkapazität | Ausführung | Art.-Nr. |
|---|---|---|---|---|---|
| isoUG425-D4-4 | AC 100…240 V, 47…63 Hz / DC 24…240 V | DC 12…120 V | ≤ 50 μF | Federklemme | B71036320 |
Optionales Zubehör für ISOMETER® isoUG425
| Typ | Art.-Nr. |
|---|---|
| Montageclip für Schraubmontage (je Gerät 1 Stck. erforderlich) | B98060008 |
| Einbaurahmen XM420 | B990994 |
