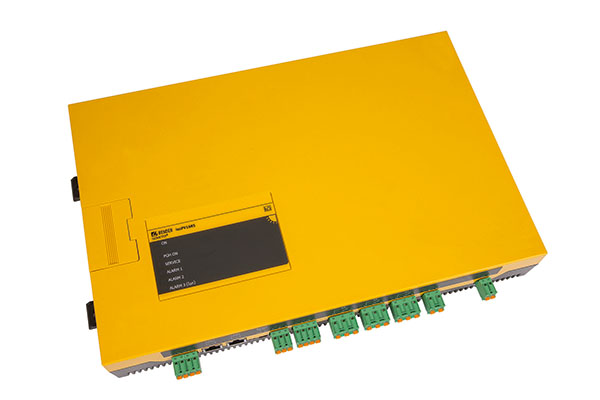

ISOMETER® isoPV1685RTU/isoPV1685P

  • Applikation Photovoltaik-Anlagen bis AC 1000 V/DC 1500 V
  • Getrennt einstellbare Ansprechwerte 200 Ω…1 MΩ
  • Automatische Anpassung an die Netzableitkapazität
    bis 2000 μF
  • Schnittstelle RS-485 oder Modbus umschaltbar

Das Gerät wird zur Isolationsüberwachung von großen als IT-System ausgeführten PV-Anlagen bis AC 1000 V/DC 1500 V eingesetzt. Das speziell für langsame Spannungsschwankungen (MPP-Tracking) entwickelte Messverfahren überwacht den Isolationswiderstand auch in Anlagen, die durch große Solargenerator-Flächen sowie EMV-Entstörmaßnahmen sehr hohe Ableitkapazitäten gegen Erde aufweisen. Die Anpassung auch an systembedingt hohe Ableitkapazitäten erfolgt automatisch.

Fragen? Kontaktieren Sie uns!

ISOMETER® isoPV1685/isoPV1685PFR
ISOMETER® isoPV1685/isoPV1685PFR
  • Applikation Photovoltaik-Anlagen bis AC 1000 V/DC 1500 V
  • Getrennt einstellbare Ansprechwerte 200 Ω…1 MΩ
  • Automatische Anpassung an die Netzableitkapazität
    bis 2000 μF
  • Schnittstelle RS-485 oder Modbus umschaltbar

Das Gerät wird zur Isolationsüberwachung von großen als IT-System ausgeführten PV-Anlagen bis AC 1000 V/DC 1500 V eingesetzt. Das speziell für langsame Spannungsschwankungen (MPP-Tracking) entwickelte Messverfahren überwacht den Isolationswiderstand auch in Anlagen, die durch große Solargenerator-Flächen sowie EMV-Entstörmaßnahmen sehr hohe Ableitkapazitäten gegen Erde aufweisen. Die Anpassung auch an systembedingt hohe Ableitkapazitäten erfolgt automatisch.

Fragen? Kontaktieren Sie uns!

Merkmale

Nur die Geräteversion isoPV1685P verfügt über einen Prüfstrom-Generator.

  • Isolationsüberwachung von PV-Großanlagen
  • Messung niederohmiger Isolationsfehler
  • Getrennt einstellbare Ansprechwerte Ran1 (Alarm 1) und Ran2 (Alarm 2) (beide 200 Ω…1 MΩ) für Vorwarnung und Alarm. Es gilt Ran1 ≥ Ran2.
  • Automatische Anpassung an hohe Netzableitkapazitäten bis 2000 μF, Bereich wählbar
  • Anschlussüberwachung von L+, L– auf Verpolung (nur bei DC-Ankopplung)
  • Integrierter Prüfstrom-Generator bis 50 mA (nur isoPV1685P)
  • Geräte-Selbsttest mit automatischer Meldung im Fehlerfall
  • Getrennte Alarmrelais für Isolationsfehler 1, Isolationsfehler 2 und Gerätefehler
  • CAN-Schnittstelle zur Ausgabe von Messwerten, Zuständen und Alarmen
  • RS-485-Schnittstelle
    – isoPV1685P: BMS-Bus, z. B. zur Steuerung der Isolationsfehlersuche
    – isoPV1685RTU: BMS-Bus oder Modbus (umschaltbar mit DIP-Schalter)
  • μSD-Karte mit Datenlogger und Historienspeicher für Alarme

Anwendungen

  • Große als IT-System ausgeführte PV-Anlagen bis AC 1000 V/DC 1500 V

ISOMETER® isoPV1685RTU/isoPV1685P Variante(n)

TypAnsprechwertbereichVersorgungsspannung UsNetznennspannung UnArt.-Nr.
isoPV1685RTU-425200 Ω…1 MΩDC 18…30 VAC 0…1000 V/DC 0…1500 VB91065603
isoPV1685P-425200 Ω…1 MΩDC 18…30 VDC 0…1500 VB91065604

Downloads für ISOMETER® isoPV1685RTU/isoPV1685P

TypNameGrößeSpracheZeitstempelD-/B-Nummer
Konformitätserklärungen UKCA - isoXX1685 122.0 KB 2023/06/12 05:32:0612.06.2023 05:32:06
Anwendungshinweis isoPV1685RTU - Modbuseinstellungen 252.9 KB DE2023/07/06 10:31:4706.07.2023 10:31:47D00007
Anwendungshinweis isoPV1685RTU - Modbus settings 250.2 KB EN2023/07/06 10:32:2806.07.2023 10:32:28
Branchenbroschüren Erneuerbare Energien: Photovoltaik 2.0 MB DE2023/06/16 09:52:0616.06.2023 09:52:06
CE-Konformitätserklärungen isoXX1685 89.1 KB 2023/06/12 05:32:4812.06.2023 05:32:48
Branchenbroschüren Renewable energies: Photovoltaics 2.0 MB EN2023/06/16 09:52:0616.06.2023 09:52:06
Handbücher CAN communication for isoPV1685 367.2 KB EN2023/04/05 05:58:0005.04.2023 05:58:00D00007
Handbücher isoPV1685RTU/isoPV1685P 2.5 MB DE2023/04/05 05:57:3705.04.2023 05:57:37D00007
Handbücher isoPV1685RTU/isoPV1685P 2.4 MB EN2023/04/05 05:58:0505.04.2023 05:58:05D00007
Handbücher isoPV1685/isoPV1685PFR Appendix A 494.6 KB EN2019/05/13 10:31:5313.05.2019 10:31:53D00007
Datenblätter isoPV1685RTU/isoPV1685P 627.9 KB DE2023/04/05 05:58:2705.04.2023 05:58:27D00007
Datenblätter isoPV1685RTU/isoPV1685P 645.5 KB EN2023/04/05 05:58:3705.04.2023 05:58:37D00007
Datenblätter isoPV1685RTU/isoPV1685P 520.2 KB ES2023/04/05 05:58:5005.04.2023 05:58:50D00007
Kurzanleitungen isoPV1685RTU/isoPV1685P 1.0 MB DE2023/04/05 06:03:4205.04.2023 06:03:42D00007
Kurzanleitungen isoPV1685RTU/isoPV1685P 1.0 MB EN2023/04/05 06:03:4205.04.2023 06:03:42D00007
