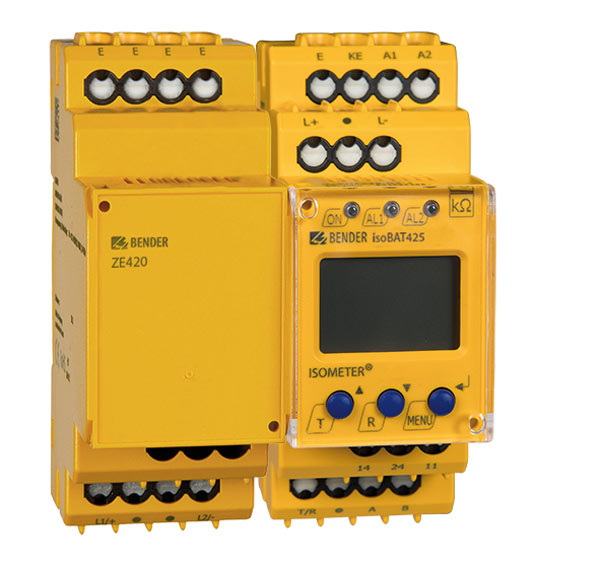

ISOMETER® isoBAT425 mit Ankoppelimpedanz ZE420
- Isolationsüberwachungsgerät für die Batterieproduktion
- Gem. IEC 61557-8
- Multifunktionales Display
- Lokalisierung des Fehlerorts (L+ oder L-)
- Batterien bis zu DC 400 V
Dieses ISOMETER® ist für die Überwachung des Isolationswiderstands sowie der Spannung einer Batterie während ihrer Montage aus einzelnen Batteriezellen konzipiert. Das ISOMETER® überwacht den Isolationswiderstand von Batterien mit Netznennspannungen von DC 0…400 V.
Die maximal zulässige Netzableitkapazität Ce beträgt 1 µF. Anhand der gewonnen Messwerte ist eine Diagnose auf die Art und den Ort eines Isolationsfehlers möglich.
Durch individuelle Parametrierung ist in jedem Falle die Anpassung an die Anlagen- und Einsatzbedingungen vor Ort vorzunehmen, um die Forderungen der Normen zu erfüllen. Beachten Sie die in den technischen Daten angegebenen Grenzen des Einsatzbereichs.
- Isolationsüberwachungsgerät für die Batterieproduktion
- Gem. IEC 61557-8
- Multifunktionales Display
- Lokalisierung des Fehlerorts (L+ oder L-)
- Batterien bis zu DC 400 V
Dieses ISOMETER® ist für die Überwachung des Isolationswiderstands sowie der Spannung einer Batterie während ihrer Montage aus einzelnen Batteriezellen konzipiert. Das ISOMETER® überwacht den Isolationswiderstand von Batterien mit Netznennspannungen von DC 0…400 V.
Die maximal zulässige Netzableitkapazität Ce beträgt 1 µF. Anhand der gewonnen Messwerte ist eine Diagnose auf die Art und den Ort eines Isolationsfehlers möglich.
Durch individuelle Parametrierung ist in jedem Falle die Anpassung an die Anlagen- und Einsatzbedingungen vor Ort vorzunehmen, um die Forderungen der Normen zu erfüllen. Beachten Sie die in den technischen Daten angegebenen Grenzen des Einsatzbereichs.
Merkmale
- Überwachung des Isolationswiderstands RF gegen Erde
- Überwachung der Batteriespannung Un zwischen den Klemmen L+ und L-
- Messung der Spannungen UL+e und UL-e der Klemmen L+ und L- gegen Erde
- Lokalisierung des Fehlerorts (%), d. h. die Verteilung des Isolationswiderstands RF zwischen den Klemmen L+ und L-
- Überwachung und automatische Anpassung an die Netzableitkapazität bis 1 µF
- Kontinuierliche Anschlussüberwachung der Klemmen L+, L- und E
- Anlauf-, Ansprech- und Rückfallverzögerung einstellbar
- Zwei getrennt einstellbare Ansprechwert-Bereiche von 10 kΩ…5 MΩ (Alarm 1, Alarm 2)
- Einstellbare Messfrequenz zur Anpassung an die physikalischen Eigenschaften der Batterie
- Alarme werden über LEDs (AL1, AL2), ein Display und Alarmrelais (K1, K2) ausgegeben
- Automatischer Geräteselbsttest
- Ruhe- oder Arbeitsstromverhalten der Relais wählbar
- Messwertanzeige über multifunktionales LC-Display
- Fehlerspeicherung aktivierbar
- Geräteversorgung über Weitbereichsnetzteil
- RS-485 (galvanisch getrennt) mit folgenden Protokollen:
– BMS-Schnittstelle (Bender-Messgeräte-Schnittstelle) zum Datenaustausch mit anderen Bender-Komponenten (Bidirektional)
– Modbus RTU (Bidirektional)
– IsoData für kontinuierliche Datenausgabe (unidirektional) - Passwortschutz gegen unbefugtes Ändern von Parametern
Anwendungen
- Batterien bis zu DC 400 V
ISOMETER® isoBAT425 mit Ankoppelimpedanz ZE420 Variante(n)
| Typ | Netznennspannung Un | Art.-Nr. |
|---|---|---|
| isoBAT425-D4-4 mit ZE420 | DC 0…400 V | B71036327 |
Geräte werden im Set geliefert.
Optionales Zubehör für ISOMETER® isoBAT425 mit Ankoppelimpedanz ZE420
| Typ | Art.-Nr. |
|---|---|
| Montageclip für Schraubmontage (je Gerät 1 Stck. erforderlich) | B98060008 |
| Einbaurahmen XM420 | B990994 |
Ersatzgerät
| Typ | Art.-Nr. |
|---|---|
| isoBAT425-D4-4 | B71036324 |
| ZE420 | B71036326 |
Downloads für ISOMETER® isoBAT425 mit Ankoppelimpedanz ZE420
| Typ | Name | Größe | Sprache | Zeitstempel | D-/B-Nummer |
|---|---|---|---|---|---|
| Konformitätserklärungen | UKCA - isoxx425 | 142.1 KB | 2022/12/20 05:59:4420.12.2022 05:59:44 | ||
| CE-Konformitätserklärungen | isoXX425 | 151.9 KB | 2023/01/09 06:50:5109.01.2023 06:50:51 | ||
| Datenblätter | isoBAT425 | 371.1 KB | DE | 2019/07/29 06:07:4529.07.2019 06:07:45 | D00308 |
| Datenblätter | isoBAT425 | 369.7 KB | EN | 2019/07/29 06:07:5229.07.2019 06:07:52 | D00308 |
| Handbücher | isoBAT425 | 1.7 MB | DE | 2020/07/30 11:43:4430.07.2020 11:43:44 | D00308 |
| Handbücher | isoBAT425 | 1.5 MB | EN | 2020/08/03 10:24:0403.08.2020 10:24:04 | D00308 |
| Kurzanleitungen | isoBAT425 | 1.5 MB | DE | 2020/08/03 10:24:0403.08.2020 10:24:04 | D00308 |
| Kurzanleitungen | isoBAT425 | 1.5 MB | EN | 2020/08/03 10:24:0403.08.2020 10:24:04 | D00308 |
