ISOMETER® IR423

  • Isolationsüberwachungsgerät für mobile Stromerzeuger
  • Schutztrennung mit Isolationsüberwachung und Abschaltung
  • Gemäß DIN VDE 0100-551 und DIN EN 61557-8
  • Zwei getrennt einstellbare Ansprechwerte
  • Multifunktionales LC-Display

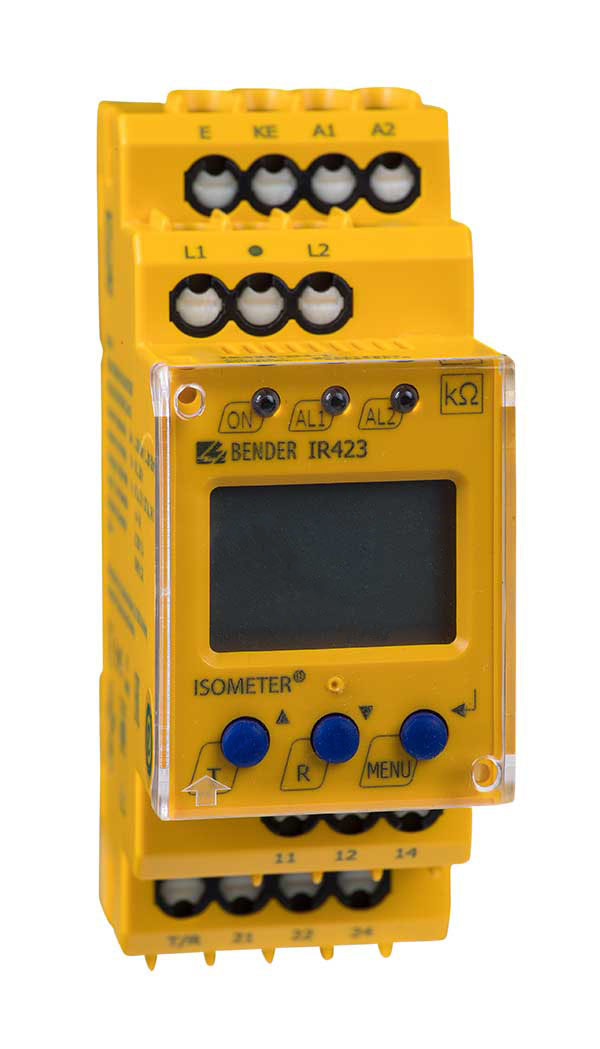

Das ISOMETER® IR423 überwacht den Isolationswiderstand RF eines ungeerdeten AC-Systems von 0…300 V gegen Erde, das von einem mobilen Stromerzeuger gemäß DIN VDE 0100-551 (VDE 0100-551) gespeist wird. Das IR423 ist für AC-Systeme mit Betriebsfrequenzen ≥ 30 Hz sowie enthaltene DC-Anteile geeignet. Die zulässige Netzableitkapazität Cemax beträgt 5 μF.
