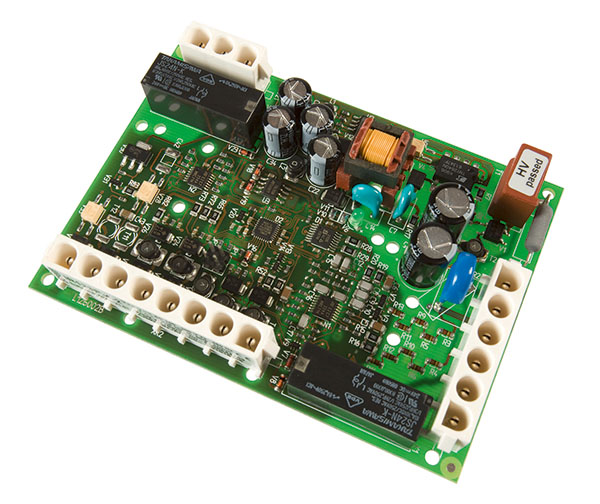

ISOMETER® IR123P
- Isolationsüberwachungsgerät für mobile Stromerzeuger
- Schutztrennung mit Isolationsüberwachung und Abschaltung
- Gemäß DIN VDE 0100-551 und DIN EN 61557-8
- Optokopplerausgang für die Meldung des Gerätestatus
- Galvanisch getrennter PWM-Ausgang für den Messwert
Das ISOMETER® IR123P überwacht den Isolationswiderstand RF eines ungeerdeten AC-Systems von 100...300 V gegen Erde, das von einem mobilen Stromerzeuger gespeist wird, gemäß DIN VDE 0100-551. IR123P ist für AC-Systeme mit Betriebsfrequenzen von 22...65 Hz sowie enthaltene DC-Anteile geeignet. Die zulässige Netzableitkapazität Cemax beträgt 5 μF.
- Isolationsüberwachungsgerät für mobile Stromerzeuger
- Schutztrennung mit Isolationsüberwachung und Abschaltung
- Gemäß DIN VDE 0100-551 und DIN EN 61557-8
- Optokopplerausgang für die Meldung des Gerätestatus
- Galvanisch getrennter PWM-Ausgang für den Messwert
Das ISOMETER® IR123P überwacht den Isolationswiderstand RF eines ungeerdeten AC-Systems von 100...300 V gegen Erde, das von einem mobilen Stromerzeuger gespeist wird, gemäß DIN VDE 0100-551. IR123P ist für AC-Systeme mit Betriebsfrequenzen von 22...65 Hz sowie enthaltene DC-Anteile geeignet. Die zulässige Netzableitkapazität Cemax beträgt 5 μF.
Merkmale
- Isolationsüberwachung für ungeerdete AC-Systeme (IT-Systeme) 100…300 V
- Automatische Anpassung an die vorhandene Netzableitkapazität
- Optimierte Messtechnik für niederfrequente Regelvorgänge
- Galvanisch getrennter PWM-Ausgang für den kΩ-Messwert
- Optokopplerausgang für die Meldung des Gerätestatus
- Automatischer Geräteselbsttest
- Certonal-Beschichtung
- Fester Ansprechwert für den Isolationszustand 23/46 kΩ
- Zweiter Ansprechbereich 40/80 kΩ wählbar über Jumper
Anwendungen
- Überwachung von ungeerdeten AC-Stromversorgungen (IT-Systeme) in mobilen Stromerzeugern
ISOMETER® IR123P Variante(n)
| Typ | Netznennspannung* Un | Versorgungsspannung* US | Art.-Nr. |
|---|---|---|---|
| IR123P-4-2 | AC 22…460 Hz, 100…300 V | US = Un | B91016308 |
* Absolutwerte
