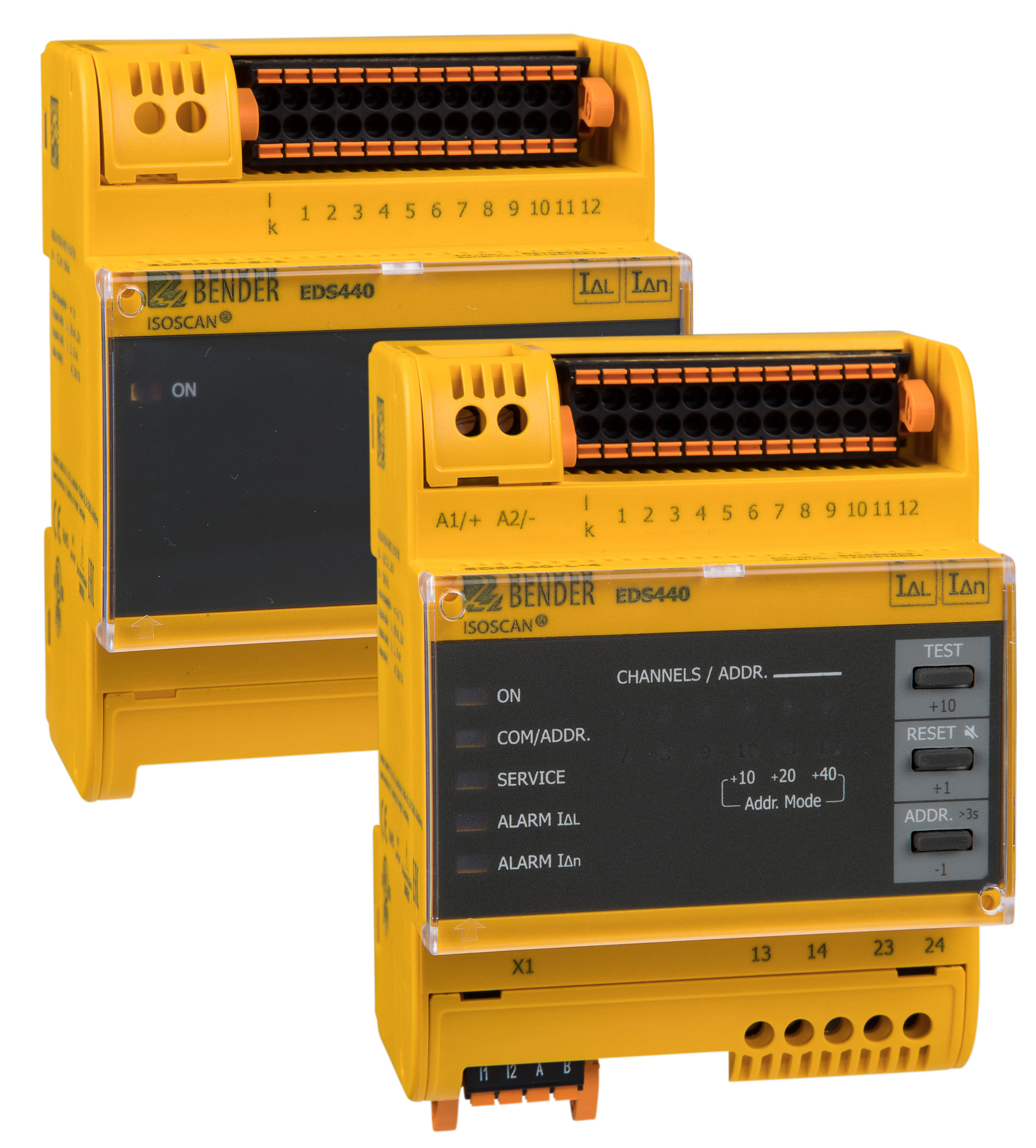

ISOSCAN® EDS441

  • Automatisierte Isolationsfehlersuche im laufenden Betrieb
  • Applikation Steuerstromkreise
  • 12 Messkanäle für Messstromwandler
  • Wandleranschlussüberwachung
  • Universelles Systemkonzept

Die Isolationsfehlersuchgeräte ISOSCAN® EDS441 werden, in Verbindung mit dem ISOMETER® iso685-D-P oder dem Prüfstrom-Generator PGH, zur Lokalisierung von Isolationsfehlern in ungeerdeten Stromversorgungen (IT-Systemen) eingesetzt.

Dazu erfassen sie mit Messstromwandlern die vom Isolationsüberwachungsgerät iso685-D-P oder dem Prüfstrom-Generator PGH erzeugten Prüfstromsignale und werten diese entsprechend aus. An einem EDS441 können bis zu 12 Messstromwandler angeschlossen werden. Insgesamt können bis zu 50 Isolationsfehlersuchgeräte über eine RS-485-Schnittstelle (BS-Bus-Protokoll) verbunden und so bis zu 600 Abgänge überwacht werden.

ISOSCAN® EDS441
ISOSCAN® EDS441
  • Automatisierte Isolationsfehlersuche im laufenden Betrieb
  • Applikation Steuerstromkreise
  • 12 Messkanäle für Messstromwandler
  • Wandleranschlussüberwachung
  • Universelles Systemkonzept

Die Isolationsfehlersuchgeräte ISOSCAN® EDS441 werden, in Verbindung mit dem ISOMETER® iso685-D-P oder dem Prüfstrom-Generator PGH, zur Lokalisierung von Isolationsfehlern in ungeerdeten Stromversorgungen (IT-Systemen) eingesetzt.

Dazu erfassen sie mit Messstromwandlern die vom Isolationsüberwachungsgerät iso685-D-P oder dem Prüfstrom-Generator PGH erzeugten Prüfstromsignale und werten diese entsprechend aus. An einem EDS441 können bis zu 12 Messstromwandler angeschlossen werden. Insgesamt können bis zu 50 Isolationsfehlersuchgeräte über eine RS-485-Schnittstelle (BS-Bus-Protokoll) verbunden und so bis zu 600 Abgänge überwacht werden.

Merkmale

  • Universelles Systemkonzept
  • Modularer Aufbau, dadurch leicht an vorhandene Gegebenheiten anzupassen
  • Messstromwandler in verschiedenen Größen und Bauformen verfügbar
  • Wandleranschlussüberwachung
  • 12 Messkanäle für Messstromwandler-Serie CTAC…, WR…, WS…
  • Optionale Erweiterung um 12 Relaiskanäle
  • Fehlerspeicherverhalten wählbar
  • Bis zu 50 EDS Isolationsfehlersuchgeräte im System, 600 Messkanäle
  • Ansprechempfindlichkeit: 0,2…1 mA
  • AC-Differenzstrommessung mit einstellbarem Ansprechwert
  • Zwei Alarmrelais mit je einem Schließer
  • Arbeits-/Ruhestrom wählbar
  • Externe Test-/Reset-Taste
  • Zentrale Anzeige der fehlerbehafteten Abgänge
  • Serielle Schnittstelle RS-485, BS-Bus-Adressbereich 2…79, Modbus RTU
  • Anbindung an übergeordnete Leit- und Visualisierungssysteme möglich

Anwendungen

  • Isolationsfehlersuche in AC, 3AC und DC IT-Systemen
  • Haupt- und Steuerstromkreise in Industrieanlagen und Schiffen
  • Diodenentkoppelte DC IT-Systeme in Kraftwerken
  • Netze für medizinisch genutzte Räume

ISOSCAN® EDS441 Variante(n)

TypVersorgungsspannung US*AnsprechwertLED-DisplayOption "W"Art.-Nr.
EDS441-S-1AC/DC 24…240 V0,2…1 mA----B91080204
EDS441W-S-1AC/DC 24…240 V0,2…1 mA--✓B91080204W
EDS441-L-4AC/DC 24…240 V0,2…1 mA✓--B91080205
EDS441W-L-4AC/DC 24…240 V0,2…1 mA✓✓B91080205W
EDS441-LAB-4AC/DC 24…240 V0,2…1 mA✓--B91080207
EDS441W-LAB-4AC/DC 24…240 V0,2…1 mA✓✓B91080207W

*Absolutwerte

Optionales Zubehör für ISOSCAN® EDS441

Zubehör

TypVersorgungsspannung USArt.-Nr.
DI-1PSM (RS-485 Zwischenverstärker)AC/DC 24 V ± 20 %B95012044
DI-2USB (Schnittstellenumsetzer RS-485/USB) mit USB-KabelAus USB-Schnittstelle gespeistB95012045
IOM441-S (Input/Output Mudul)12-fach RelaismodulB95012057


Messstromwandler für EDS441

TypInnendurchmesser/mmBauformArt.-Nr.
CTAC20/120rundB98110006
CTAC35/135rundB98110008


Alternative Messstromwandler aus dem Bender-Programm

TypInnendurchmesser/mmBauformArt.-Nr.
W10/800010rundB911759
W1-35/800035rundB911756
W10/8000-610rund, 6-fachB911900
WS20x30/800020 x 30teilbarB911764
WS50x80/800050 x 80teilbarB911757


Messstromwandler für EDS441-LAB

TypInnendurchmesser/mmBauformArt.-Nr.
CTUB104-CTB20P20rundB78120033
CTUB104-CTB35P35rundB78120034
CTUB104-CTB60P60rundB78120035
