LINETRAXX® CTUB103

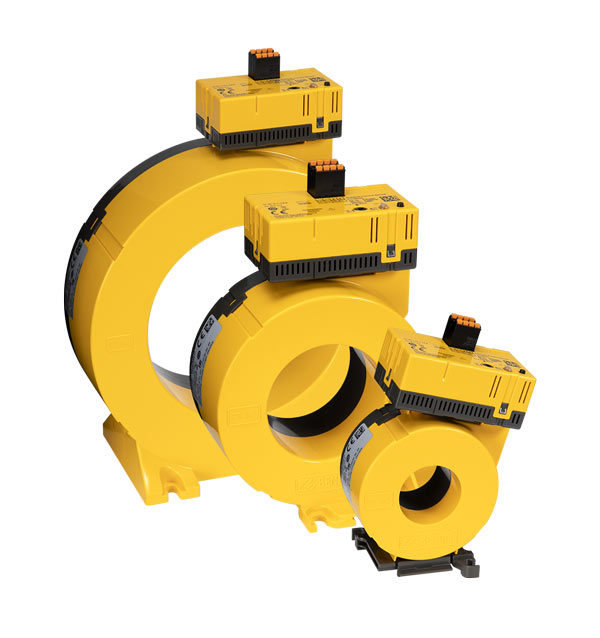

Die allstromsensitiven Messstromwandler der CTUB103-Serie setzen Netzableit- und Fehlerströme in ein auswertbares Messsignal um. Die Geräte sind geeignet, Fehlerströme mit glatten Gleichanteilen zu detektieren. Sie bestehen aus je einem Messstromwandler-Kern CTBC… und einem Elektronikmodul CTUB103, die passend zur Anwendung kombiniert werden können. Die Messstromwandler können in DC, AC und 3(N)AC-Systemen sowie in widerstandsgeerdeten Netzen zur Überwachung des Sternpunktes eingesetzt werden. Die Auswertung in widerstandsgeerdeten Netzen erfolgt mit Geräten der Serien NGRM…, mit denen die Messstromwandler verbunden werden.
Die allstromsensitiven Messstromwandler der CTUB103-Serie setzen Netzableit- und Fehlerströme in ein auswertbares Messsignal um. Die Geräte sind geeignet, Fehlerströme mit glatten Gleichanteilen zu detektieren. Sie bestehen aus je einem Messstromwandler-Kern CTBC… und einem Elektronikmodul CTUB103, die passend zur Anwendung kombiniert werden können. Die Messstromwandler können in DC, AC und 3(N)AC-Systemen sowie in widerstandsgeerdeten Netzen zur Überwachung des Sternpunktes eingesetzt werden. Die Auswertung in widerstandsgeerdeten Netzen erfolgt mit Geräten der Serien NGRM…, mit denen die Messstromwandler verbunden werden.
Merkmale
- Mehrfarb-LED für Betriebs-, Störungs- und Zustandsmeldungen
- Elektronikmodul kann ohne mechanische Trennung der Primärleiter ausgetauscht werden
- Anschlussüberwachung des Messstromwandlers
- Auswertegerät: NGRM500, NGRM550, NGRM700, NGRM750
LINETRAXX® CTUB103 Variante(n)
CTUB103-Sets
| Set | ø Wandler | Zulässiger Messbereich | Art.-Nr. |
|---|---|---|---|
| CTUB103-CTBC35 | 35 mm | 5 A, 10 A | B78120030 |
| CTUB103-CTBC60 | 60 mm | 5 A, 10 A, 25 A | B78120031 |
| CTUB103-CTBC120 | 120 mm | 5 A, 10 A, 25 A | B78120032 |
Optionales Zubehör für LINETRAXX® CTUB103
Spannungsversorgung
| Typ | max. angeschlossene Wandler | Art.-Nr. |
|---|---|---|
| STEP-PS/1 AC/24 DC/0.5 | 2 | B94053110 |
| STEP-PS/1 AC/24 DC/1.75 | 7 | B94053111 |
| STEP-PS/1 AC/24 DC/4.2 | 17 | B94053112 |
Ersatzteile - Messstromwandler-Kerne
| Typ | ø Wandler | Art.-Nr. |
|---|---|---|
| CTBC35 | 35 mm | B98120003 |
| CTBC60 | 60 mm | B98120005 |
| CTBC120 | 120 mm | B98120007 |
Ersatzteile - Elektronikmodule
| Typ | US | Art.-Nr. |
|---|---|---|
| CTUB103 | DC 24 V | B78120052 |
Erforderliche Klemmen sind optional erhältlich.
Zubehör
| Bezeichnung | Art.-Nr. |
|---|---|
| Hutschienen-Montageclip für CTBC35 | B91080112 |
(im Lieferumfang enthalten)
Downloads für LINETRAXX® CTUB103
| Typ | Name | Größe | Sprache | Zeitstempel | D-/B-Nummer |
|---|---|---|---|---|---|
| CE-Konformitätserklärungen | CTxx | 83.1 KB | 2023/08/03 06:13:0903.08.2023 06:13:09 | ||
| CE-Konformitätserklärungen | CTUB1xx | 88.4 KB | 2022/08/12 06:17:2412.08.2022 06:17:24 | ||
| Zertifikate | TÜV NORD - AGH150x, CTACx, CTBCx, EDS44x, CTUB10x, MRCDB30x und RCMB30x | 437.3 KB | DE | 2023/01/12 14:43:4612.01.2023 14:43:46 | |
| Zertifikate | TÜV NORD - AGH150x, CTACx, CTBCx, EDS44x, CTUB10x, MRCDB30x and RCMB30x | 417.2 KB | EN | 2023/01/12 14:43:5312.01.2023 14:43:53 | |
| Konformitätserklärungen | UKCA - CTUB1xx | 121.7 KB | 2022/12/20 05:59:3020.12.2022 05:59:30 | ||
| Konformitätserklärungen | UKCA - CTxx | 121.7 KB | 2023/08/03 06:12:4903.08.2023 06:12:49 | ||
| Datenblätter | CTUB103 | 405.8 KB | DE | 2020/10/29 06:46:1629.10.2020 06:46:16 | D00410 |
| Datenblätter | CTUB103 | 403.5 KB | EN | 2020/10/29 06:46:2229.10.2020 06:46:22 | D00410 |
| Handbücher | CTUB103 | 680.3 KB | DE | 2022/09/27 12:34:4527.09.2022 12:34:45 | D00410 |
| Handbücher | CTUB103 | 671.3 KB | EN | 2022/09/27 12:34:5027.09.2022 12:34:50 | D00410 |
