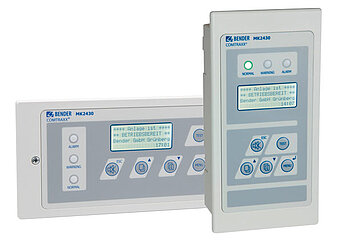

COMTRAXX® MK2430
- Melde- und Prüfkombination nach DIN VDE 0100-710: 2002-11, IEC 60364-7-710
- Optische und akustische Signalisierung von Betriebs-, Warn- und Alarmmeldungen aus den Bender Systemen EDS, RCMS und MEDICS sowie von Fremdsystemen
- Prüfung der IT-System-Überwachungseinrichtungen über programmierbare Test-Taste.
Die universelle Melde- und Prüfkombination MK2430 dient zur optischen und akustischen Signalisierung von Alarmmeldungen aus den Bender Systemen EDS, RCMS und MEDICS. In MEDICS-Überwachungssystemen erfüllt MK2430 die Forderungen der DIN VDE 0100-710 bezüglich Prüffunktionen für IT-System-Überwachung und Meldungen aus Umschalteinrichtungen.
Die Prüfung der IT-System-Überwachungseinrichtungen erfolgt über die programmierbare Test-Taste.
Durch die Klartextanzeige sind diese Informationen leicht verständlich. Die Verbindung zwischen den MKs sowie den Umschalt- und Überwachungsmodulen erfolgt über Bustechnik. Im normalen Betriebszustand zeigt die MK2430 die Betriebsbereitschaft des Systems.
Die Ausführung MK2430-11 enthält 12 digitale Eingänge, mit der Meldungen aus anderen Gewerken erfasst und an der MK2430 angezeigt werden können z. B. von medizinischen Gasen oder ZSV-Anlagen.
- Melde- und Prüfkombination nach DIN VDE 0100-710: 2002-11, IEC 60364-7-710
- Optische und akustische Signalisierung von Betriebs-, Warn- und Alarmmeldungen aus den Bender Systemen EDS, RCMS und MEDICS sowie von Fremdsystemen
- Prüfung der IT-System-Überwachungseinrichtungen über programmierbare Test-Taste.
Die universelle Melde- und Prüfkombination MK2430 dient zur optischen und akustischen Signalisierung von Alarmmeldungen aus den Bender Systemen EDS, RCMS und MEDICS. In MEDICS-Überwachungssystemen erfüllt MK2430 die Forderungen der DIN VDE 0100-710 bezüglich Prüffunktionen für IT-System-Überwachung und Meldungen aus Umschalteinrichtungen.
Die Prüfung der IT-System-Überwachungseinrichtungen erfolgt über die programmierbare Test-Taste.
Durch die Klartextanzeige sind diese Informationen leicht verständlich. Die Verbindung zwischen den MKs sowie den Umschalt- und Überwachungsmodulen erfolgt über Bustechnik. Im normalen Betriebszustand zeigt die MK2430 die Betriebsbereitschaft des Systems.
Die Ausführung MK2430-11 enthält 12 digitale Eingänge, mit der Meldungen aus anderen Gewerken erfasst und an der MK2430 angezeigt werden können z. B. von medizinischen Gasen oder ZSV-Anlagen.
Merkmale
- Anzeige von Betriebs-, Warn- und Alarmmeldungen nach DIN VDE 0100-710, IEC 60364-7-710 und anderen Normen
- Klartextanzeige mit beleuchtetem LC-Display (4 x 20 Zeichen)
- Standardtexte für Meldungen in 20 Landessprachen wählbar
- 200 frei programmierbare Meldetexte
- Bustechnik für leichte Installation und geringe Brandlast
- Quittierbarer akustischer Alarm
- Parametrierung über Menü (deutsch/englisch)
- Ausführung für Unterputz- und Aufputzmontage
- Einfache Inbetriebnahme durch vorgegebene Meldetexte
- 12 digitale Eingänge/1 Relaisausgang (nur bei MK2430-11)
- Historienspeicher mit Echtzeituhr zur Speicherung von 250 Warn- und Alarmmeldungen
- Einfacher Austausch von MK2418/MK2007
Anwendungen
- Optische und akustische Signalisierung von Alarmmeldungen aus den Bender Systemen EDS, RCMS und MEDICS.
- Erfüllt die Forderungen der DIN VDE 0100-710 bezüglich Meldungen aus Umschalteinrichtungen und IT-System sowie Prüffunktionen für die IT-System-Überwachung
- Im normalen Betriebszustand zeigt die MK2430 die Betriebsbereitschaft des Systems.
- Anzeige und Visualisierung von Betriebs-, Warn- und Alarmmeldungen
- Anzeige von Messwerten
- Bedienung und Parametrierung (Einstellung von Grenzwerten zur Messwertüberwachung) von BMS-Teilnehmern (EDS, RCMS)
- Durch die Klartextanzeige sind diese Informationen leicht verständlich.
- Die Ausführung MK2430-11 enthält 12 digitale Eingänge, mit der Meldungen aus anderen Gewerken erfasst und an der MK2430 angezeigt werden können z. B. von medizinischen Gasen oder ZSV-Anlagen.
COMTRAXX® MK2430 Variante(n)
| Typ | Digitale Eingänge/ Relaisausgang | werksseitig parametriert | Gehäuse | Gehäuse im Lieferumfang enthalten | Art.-Nr. |
|---|---|---|---|---|---|
| MK2430-11 | 12/1 | -- | Unterputz | x | B95100001 |
| MK2430C-11 | 12/1 | x | Unterputz | x | B95100003C |
| MK2430-12 | -- | -- | Unterputz | x | B95100002 |
| MK2430C-12 | -- | x | Unterputz | x | B95100004C |
| MK2430H-12 | -- | -- | Unterputz, Einbau horizontal | -- | B95100024 |
| MK2430A-11 | 12/1 | -- | Aufputz | x | B95100005 |
| MK2430CA-11 | 12/1 | x | Aufputz | x | B95100007C |
| MK2430C-12 | -- | -- | Aufputz | x | B95100006 |
| MK2430CA-11 | -- | x | Aufputz | x | B95100008C |
Optionales Zubehör für COMTRAXX® MK2430
| Typ | Bezeichnung | Art.-Nr. |
|---|---|---|
| TMK-Set V4.xx | Software | als Internetdownload |
| TMK-History V3.xx | Software | als Internetdownload |
| USB-Treibersoftware für MK2430, MK800 und TM800 | Software | als Internetdownload |
| MK2430-Montagesatz komplett | B95101000 | |
| Unterputzgehäuse | B923710 |
Downloads für COMTRAXX® MK2430
| Typ | Name | Größe | Sprache | Zeitstempel | D-/B-Nummer |
|---|---|---|---|---|---|
| CE-Konformitätserklärungen | MK2430 | 84.7 KB | 2022/08/12 06:17:2512.08.2022 06:17:25 | ||
| Kurzanleitungen | MK2430 | 550.5 KB | DE | 2019/05/13 10:31:5613.05.2019 10:31:56 | D00129 |
| Kurzanleitungen | MK2430 | 550.5 KB | EN | 2019/05/13 10:31:5613.05.2019 10:31:56 | D00129 |
| Handbücher | MK2430 | 2.7 MB | DE | 2019/10/01 13:27:4701.10.2019 13:27:47 | D00129 |
| Handbücher | MK2430 | 2.6 MB | EN | 2019/10/01 13:29:3701.10.2019 13:29:37 | D00129 |
| Handbücher | MK2430 | 736.9 KB | ES | 2019/05/13 10:31:5413.05.2019 10:31:54 | D00129 |
| Handbücher | MK2430 | 1.6 MB | FR | 2019/05/13 10:31:5413.05.2019 10:31:54 | D00129 |
| Datenblätter | MK2430 | 348.9 KB | DE | 2019/10/02 06:18:2702.10.2019 06:18:27 | D00129 |
| Datenblätter | MK2430 | 345.4 KB | EN | 2019/10/02 06:18:3202.10.2019 06:18:32 | D00129 |
| Datenblätter | MK2430 | 283.4 KB | ES | 2019/10/02 06:18:3602.10.2019 06:18:36 | D00129 |
| Software | TMK-Set (V4.25) | 5.8 MB | 2019/05/13 10:32:0513.05.2019 10:32:05 | ||
| Software | TMK-History | 2.6 MB | 2019/05/13 10:32:0513.05.2019 10:32:05 | ||
| Software | TMK USB Driver V6.5 Windows XP/2003/Vista(32/64)/7(32/64) | 3.3 MB | 2019/05/13 10:31:5913.05.2019 10:31:59 | ||
| Anwendungsbroschüren | Elektrische veiligheid in medisch gebruikte ruimten met de IZ427 | 479.1 KB | NL | 2019/05/13 10:31:2813.05.2019 10:31:28 | D00041 |
| Anwendungsbroschüren | MK2430 in bedrijfstel procedure | 332.1 KB | NL | 2019/05/13 10:31:2813.05.2019 10:31:28 | D00129 |
