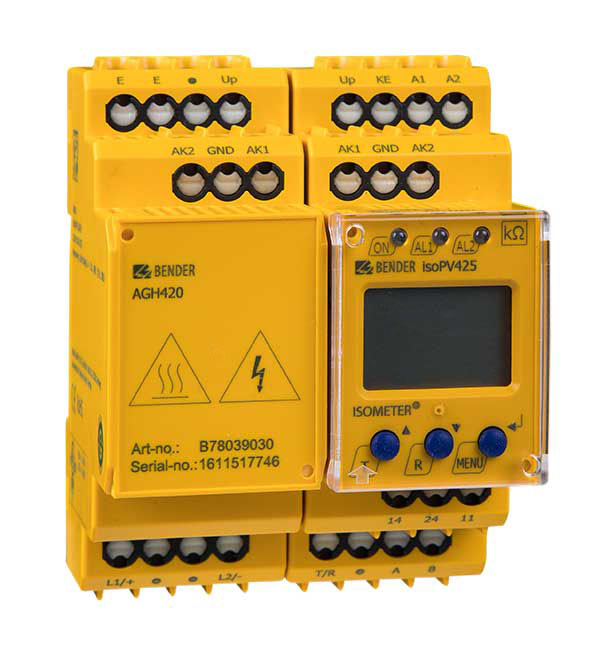

ISOMETER® isoPV425 mit AGH420

Isolationsüberwachungsgerät für AC- und DC- IT-Systeme
Applikation Photovoltaik-Anlagen bis AC 690 V/DC 1000 V
Automatische Anpassung an die Netzableitkapazität bis 1000 μF
Messung der Netzspannung (RMS) mit Unter-/Überspannungserkennung

Das ISOMETER® der Serie isoPV425 überwacht den Isolationswiderstand von ungeerdeten AC/DC-Hauptstromkreisen (IT-Systemen) mit Netznennspannungen von 3(N)AC, AC, AC/DC 0…690 V oder DC 0…1000 V.

Die in AC/DC-Systemen vorhandenen gleichstromgespeisten Komponenten haben keinen Einfluss auf das Ansprechverhalten. Durch die separate Versorgungsspannung ist auch die Überwachung eines spannungslosen Systems möglich. Die maximal zulässige Netzableitkapazität beträgt 1000 μF.

Fragen? Kontaktieren Sie uns!

Isolationsüberwachungsgerät für AC- und DC- IT-Systeme
Applikation Photovoltaik-Anlagen bis AC 690 V/DC 1000 V
Automatische Anpassung an die Netzableitkapazität bis 1000 μF
Messung der Netzspannung (RMS) mit Unter-/Überspannungserkennung

Das ISOMETER® der Serie isoPV425 überwacht den Isolationswiderstand von ungeerdeten AC/DC-Hauptstromkreisen (IT-Systemen) mit Netznennspannungen von 3(N)AC, AC, AC/DC 0…690 V oder DC 0…1000 V.

Die in AC/DC-Systemen vorhandenen gleichstromgespeisten Komponenten haben keinen Einfluss auf das Ansprechverhalten. Durch die separate Versorgungsspannung ist auch die Überwachung eines spannungslosen Systems möglich. Die maximal zulässige Netzableitkapazität beträgt 1000 μF.

Fragen? Kontaktieren Sie uns!

Merkmale

Überwachung für ungeerdete AC- und DC-Systeme mit galvanisch verbundenen Gleichrichtern oder Umrichtern
Messung der Netzspannung U_n (True-RMS) mit Unter-/Überspannungserkennung
Messung der DC-Spannungen Netz gegen Erde (L+/PE und L-/PE)
Automatische Anpassung an die Netzableitkapazität bis 1000 μF
Automatischer Geräteselbsttest mit Anschlussüberwachung
Anlauf-, Ansprech- und Rückfallverzögerung einstellbar
Zwei getrennt einstellbare Ansprechwert-Bereiche von 1…500 kΩ (Alarm 1, Alarm 2)
Alarme werden über LEDs (AL1, AL2), ein Display und Alarmrelais (K1, K2) ausgegeben

Ruhe- oder Arbeitsstromverhalten der Relais wählbar
Messwertanzeige über multifunktionales LC-Display
Fehlerspeicherung aktivierbar
RS-485 (galvanisch getrennt) mit folgenden Protokollen:
– BMS-Schnittstelle (Bender-Messgeräte-Schnittstelle) zum Datenaustausch mit anderen Bender-Komponenten
– Modbus RTU
– isoData (für kontinuierliche Datenausgabe)
Passwortschutz gegen unbefugtes Ändern von Parametern

Anwendungen

AC-, DC- oder AC/DC-Hauptstromkreise
Solaranlagen mit direkt angeschlossenen Wechselrichtern
Solaranlagen mit großen Netzkapazitäten
Solaranlagen mit hohen aber langsamen Spannungsschwankungen
Anlagen mit Schaltnetzteilen
