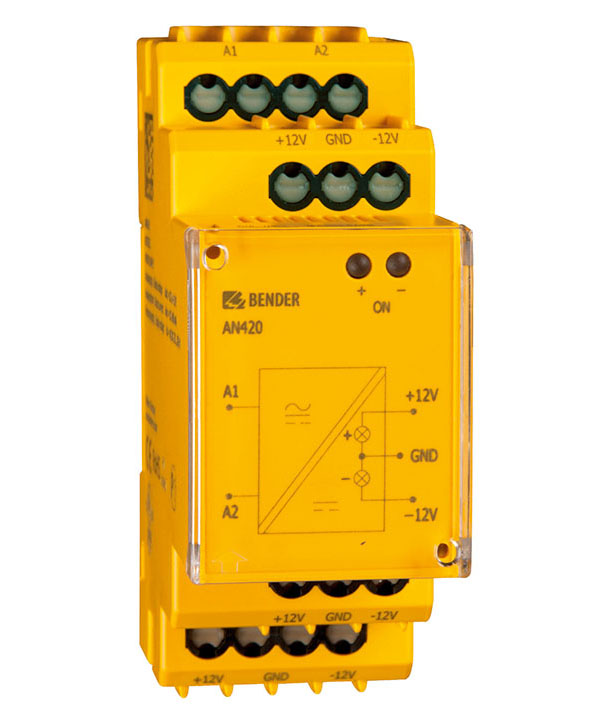

AN420

Das Netzgerät AN420 dient der Spannungsversorgung von Messstromwandlern der Serie W…AB. Diesen ist die symmetrische Versorgungsspannung von DC ± 12 V über eine konfektionierte Anschlussleitung der Serie WXS… zuzuführen.

Maximal 6 Messstromwandler der Serie W…AB können durch das Netzgerät versorgt werden.

Die ON-LEDs +12 V, -12 V des Netzgerätes signalisieren, dass die symmetrische Ausgangsspannung von ± 12 V vorhanden ist.

AN420
AN420

Das Netzgerät AN420 dient der Spannungsversorgung von Messstromwandlern der Serie W…AB. Diesen ist die symmetrische Versorgungsspannung von DC ± 12 V über eine konfektionierte Anschlussleitung der Serie WXS… zuzuführen.

Maximal 6 Messstromwandler der Serie W…AB können durch das Netzgerät versorgt werden.

Die ON-LEDs +12 V, -12 V des Netzgerätes signalisieren, dass die symmetrische Ausgangsspannung von ± 12 V vorhanden ist.

Merkmale

  • Netzgerät für die Spannungsversorgung von Messstromwandlern der Serie W…AB(P)
  • Versorgung von max. 6 Messstromwandler

Anwendungen

  • Spannungsversorgung von Messstromwandlern der Serie W…AB(P)

AN420 Variante(n)

TypVersorgungsspannung USAusgangsspannungArt.-Nr.*
AN420-2DC/AC 70…276 V, 42…460 HzDC ± 12 V/400 mAB74053100
B94053100

*(B7… = Federklemme / B9… = Schraubklemme)

Optionales Zubehör für AN420

TypArt.-Nr.
Montageclip für Schraubmontage (1 Stück je Gerät, Zubehör)B98060008


Anschlussleitung für Messstromwandler der Serie W…AB

TypLängeArt.-Nr.
WXS-1001 mB98080506
WXS-2502,5 mB98080507
WXS-5005 mB98080508
WXS-100010 mB98080509

Downloads für AN420

TypNameGrößeSpracheZeitstempelD-/B-Nummer
CE-Konformitätserklärungen AN420 87.0 KB 2022/08/12 06:17:2312.08.2022 06:17:23
Handbücher AN420 425.7 KB DE2019/05/13 10:31:4013.05.2019 10:31:40D00081
Handbücher AN420 425.7 KB EN2019/05/13 10:31:4013.05.2019 10:31:40D00081
Datenblätter AN420 270.7 KB DE2019/05/13 10:31:3313.05.2019 10:31:33D00081
Datenblätter AN420 242.8 KB EN2019/05/13 10:31:3513.05.2019 10:31:35D00081
Datenblätter AN420 237.3 KB ES2019/05/13 10:31:3713.05.2019 10:31:37D00081
