WS50x80S…WS80x160S

WS50x80S…WS80x160S

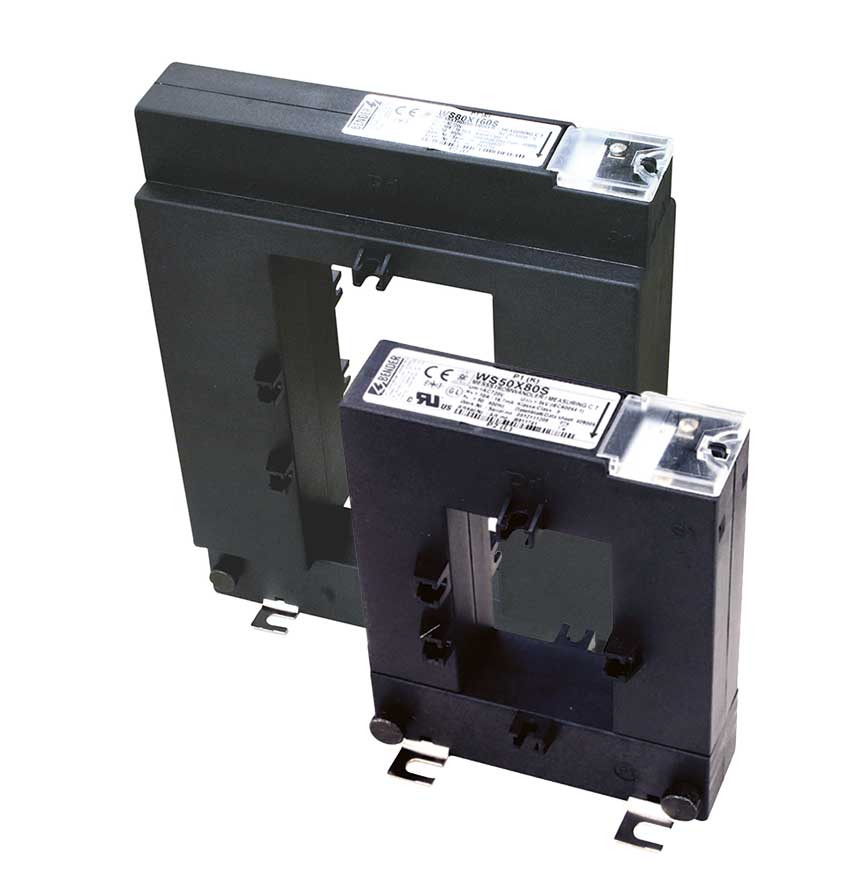

Die teilbaren Messstromwandler der Baureihe WS… sind hochempfindliche Messstromwandler, die Differenzströme von 10 mA bis 100 A, in auswertbare RCM- oder EDS-Signale umsetzen.
Sie werden zum nachträglichen Einbau in vorhandenen Anlagen eingesetzt, die nicht abgeschaltet werden können. Die Verbindung zu den jeweiligen Geräten erfolgt über zwei Anschlussdrähte. Je nach verwendeter Leitung kann die Entfernung bis 40 m zwischen Messstromwandler und Auswertegerät betragen.
Es ist unbedingt darauf zu achten, dass alle stromführenden Leitungen durch den Messstromwandler geführt werden und diese Leitungen nicht geschirmt sind.
Ein vorhandener Schutzleiter darf grundsätzlich nicht durch den Wandler geführt werden!

Anwendungen

  • für Differenzstrom-Überwachungsgeräte (RCM)
  • für Differenzstrom-Überwachungssysteme (RCMS)
  • für Isolationsfehlersuchgeräte (EDS)

Downloads für WS50x80S…WS80x160S

TypNameGrößeSpracheZeitstempelD-/B-Nummer
Datenblätter WS50x80S…WS80x160S 361.5 KB DE2021/05/12 13:36:1312.05.2021 13:36:13D00145
Datenblätter WS50x80S…WS80x160S 361.1 KB EN2021/05/12 13:36:3012.05.2021 13:36:30D00145
Datenblätter WS50x80S…WS80x160S 362.6 KB ES2021/05/12 13:36:4412.05.2021 13:36:44D00145

WS50x80S…WS80x160S Varianten

TypInnendurchmesser (mm)Art.-Nr.
WS50x80S50 x 80B911741
WS80x80S80 x 80B911742
WS80x120S80 x 120B911743
WS80x160S80 x 160B911755


Zulassungen

TypULEACLR
WS50x80S×××
WS80x80S×××
WS80x120S×××
WS80x160S--××
