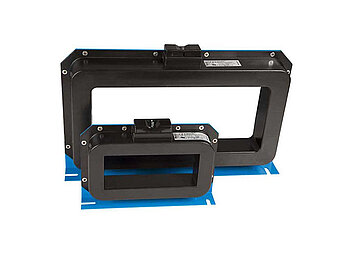

WR70x175S(P)…WR200x500S(P)

WR70x175S(P)…WR200x500S(P)

Die Messstromwandler der Serie WR…S sind hochempfindliche Mess­stromwandler in recht­eckiger Bauform, die AC-Ströme in Verbindung mit Differenzstrom-Überwachungs- und Aus­wertegeräten der Serie RCM bzw. RCMS in ein auswertbares Messsignal umsetzen.

Weiterhin sind sie für den Einsatz in Einrichtungen zur Isolationsfehlersuche für IT-Systeme (EDS) geeignet. Sie dienen zur Erfassung des von einem Prüfstrom-Generator PGH oder ISOMETER® IRDH generierten Prüfstromes. Der Prüfstrom wird in Verbindung mit Iso­lationsfehlersuchgeräte der Serie EDS in ein auswertbares Messsignal umgesetzt.

Die Messstromwandler der Serie WR…SP verfügen über eine integrierte Abschirmung. Diese Abschirmung dient der Vermeidung von Fehlauslösungen der angeschlossenen RCM… oder EDS…, wenn im überwachten System hohe Last- oder Einschaltströme fließen. Die Mess­stromwandler der Serie WR…SP sind besonders für den Einsatz in Stromschienensystemen geeignet. Diese Serie ist für Lastströme ≥ 500 A zu verwenden.

Der Anschluss an die jeweiligen Geräte erfolgt über eine zweiadrige Leitung.

Merkmale

  • Für Differenzstrom-Überwachungssysteme der Serie RCMS460/490
  • Für Differenzstrom-Überwachungsgeräte der Serie RCM420
  • Für Isolationsfehlersuchgeräte der Serie EDS440
  • Für Isolationsfehlersuchgeräte der Serie EDS460/490

Anwendungen

  • Die Messstromwandler der Serie WR…SP sind besonders für den Einsatz in Stromschienensystemen geeignet. Diese Serie ist für Lastströme ≥ 500 A zu verwenden
  • für Isolationsfehlersuchgeräte (EDS)

Downloads für WR70x175S(P)…WR200x500S(P)

TypNameGrößeSpracheZeitstempelD-/B-Nummer
Datenblätter WR70x175S(P)…WR200x500S(P) 433.2 KB DE2021/05/12 13:36:1312.05.2021 13:36:13D00076
Datenblätter WR70x175S(P)…WR200x500S(P) 430.5 KB EN2021/05/12 13:36:3012.05.2021 13:36:30D00076
Datenblätter WR70x175S(P)…WR200x500S(P) 434.0 KB ES2021/05/12 13:36:4312.05.2021 13:36:43D00076
Handbücher WR70x175S(P)…WR200x500S(P) 322.2 KB DE2019/12/13 10:25:4813.12.2019 10:25:48D00076
Handbücher WR70x175S(P)…WR200x500S(P) 322.2 KB EN2019/12/13 10:25:4813.12.2019 10:25:48D00076

WR70x175S(P)…WR200x500S(P) Varianten

TypInnendurchmesserArt.-Nr.
WR70x175S70 x 175 mmB911738
WR115x305S115 x 305 mmB911739
WR150x350S150 x 350 mmB911740
WR200x500S200 x 500 mmB911763
WR70x175SP70 x 175 mmB911790
WR115x305SP115 x 305 mmB911791
WR150x350SP150 x 350 mmB911792
WR200x500SP200 x 500 mmB911793


Zulassungen

TypULLR
WR70x175S××
WR115x305S××
WR150x350S××
WR200x500S--×
WR70x175SP--×
WR115x305SP--×
WR150x350SP--×
WR200x500SP--×
