Serie WF…

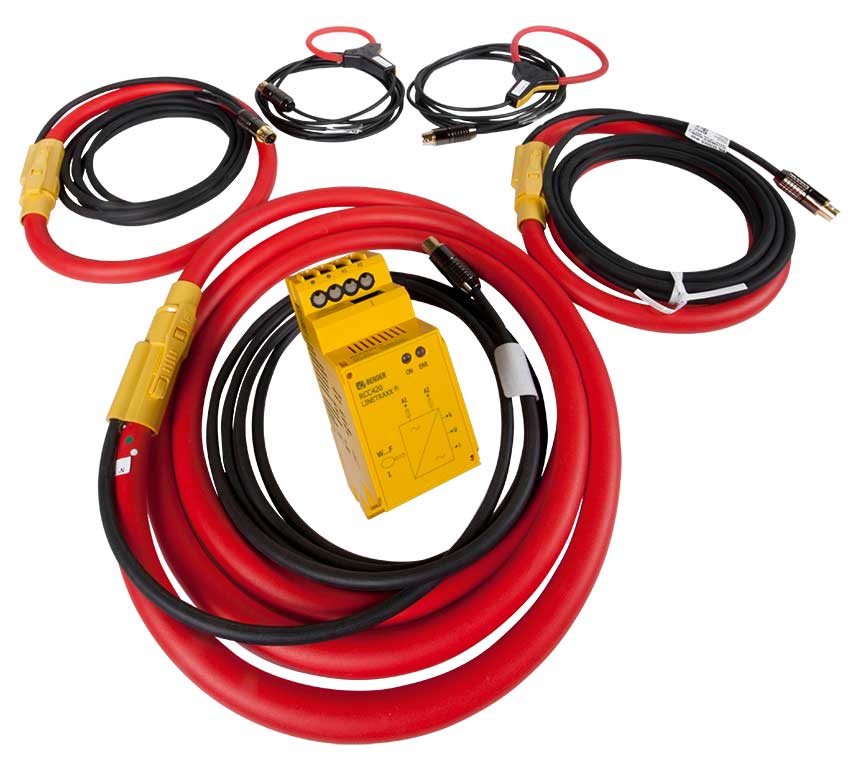

Die flexiblen Messstromwandler der Serie WF… sind hochempfindliche Messstromwandler, die AC-Ströme in Verbindung mit Differenzstrom-Überwachungsgeräten der Serie RCMS460/490 in ein auswertbares Messsignal umsetzen.
Sie bestehen aus einem flexiblen Messstromwandler WF… und einem Signalumsetzer RCC420.
Die Verbindung zu den jeweiligen Differenzstrom-Überwachungsgeräten erfolgt über eine zweiadrige Leitung.
Die flexiblen Messstromwandler der Serie WF… sind hochempfindliche Messstromwandler, die AC-Ströme in Verbindung mit Differenzstrom-Überwachungsgeräten der Serie RCMS460/490 in ein auswertbares Messsignal umsetzen.
Sie bestehen aus einem flexiblen Messstromwandler WF… und einem Signalumsetzer RCC420.
Die Verbindung zu den jeweiligen Differenzstrom-Überwachungsgeräten erfolgt über eine zweiadrige Leitung.
Merkmale
- Flexibler Messstromwandler mit verschiedenen Längen
- Platzsparende und schnelle Montage
- Einfache Nachrüstung in bestehenden Anlagen
- Kein Abschalten der Anlage für Montage erforderlich
- Anschlussüberwachung Messstromwandler WF…
- Für Differenzstrom-Überwachungssysteme der Serie RCMS460/490
- Für Differenzstrom-Überwachungsgeräte der Serie RCM420
- Analogausgang (U, I) für externe Messgeräte
- RCC420 mit Federklemmen (pro Anschluss zwei Klemmen)
Anwendungen
- Differenz-, Fehler- und Nennstromüberwachung von Verbrauchern und Anlagen, die nicht abgeschaltet werden können.
- EMV-Überwachung von TN-S-Systemen auf „Vagabundierende Ströme“ und zusätzliche N-PE Verbindungen im zentralen Erdungspunkt (ZEP).
- Überwachung von PE- und PA-Leitern auf Stromfreiheit.
Serie WF… Variante(n)
| Typ | Länge A Messstromwandler | Versorgungsspannung US* | Art.-Nr. |
|---|---|---|---|
| WF170-1 | 170 mm | DC 9,6…94 V/AC 16…72 V, 42…460 Hz | B78080201 |
| WF170-2 | 170 mm | DC 70…300 V/AC 70…300 V, 42…460 Hz | B78080202 |
| WF250-1 | 250 mm | DC 9,6…94 V/AC 16…72 V, 42…460 Hz | B78080203 |
| WF250-2 | 250 mm | DC 70…300 V/AC 70…300 V, 42…460 Hz | B78080204 |
| WF500-1 | 500 mm | DC 9,6…94 V/AC 16…72 V, 42…460 Hz | B78080205 |
| WF500-2 | 500 mm | DC 70…300 V/AC 70…300 V, 42…460 Hz | B78080206 |
| WF800-1 | 800 mm | DC 9,6…94 V/AC 16…72 V, 42…460 Hz | B78080207 |
| WF800-2 | 800 mm | DC 70…300 V/AC 70…300 V, 42…460 Hz | B78080208 |
| WF1200-1 | 1200 mm | DC 9,6…94 V/AC 16…72 V, 42…460 Hz | B78080209 |
| WF1200-2 | 1200 mm | DC 70…300 V/AC 70…300 V, 42…460 Hz | B78080210 |
| WF1800-1 | 1800 mm | DC 9,6…94 V/AC 16…72 V, 42…460 Hz | B78080221 |
| WF1800-2 | 1800 mm | DC 70…300 V/AC 70…300 V, 42…460 Hz | B78080222 |
* Absolutwerte
Optionales Zubehör für Serie WF…
| Typ | Art.-Nr. |
|---|---|
| Montageclip für Gehäuse XM420 (RCC420) (je Gerät 1 Stck. erforderlich) | B98060008 |
| Einbaurahmen XM420 (RCC420) | B990994 |
