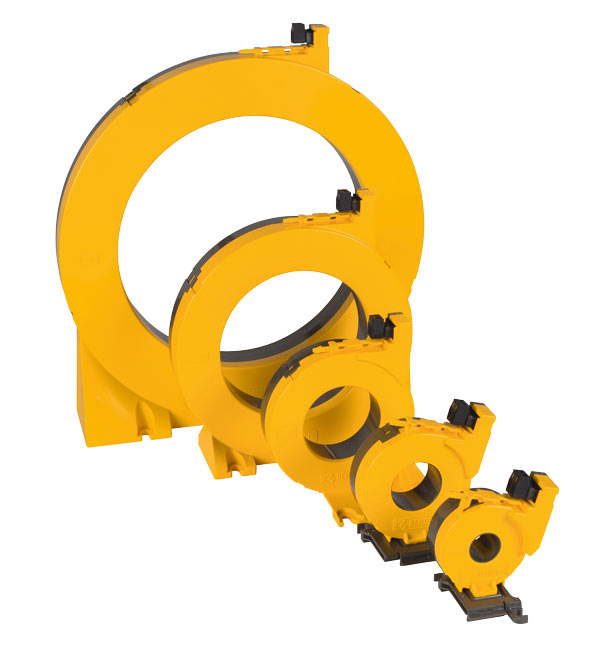

LINETRAXX® CTAC-Serie
Die Messstromwandler der CTAC-Serie sind hochempfindliche Messstromwandler, die AC-Ströme in Verbindung mit Differenzstrom-Überwachungs- und Auswertegeräten der Serie RCM bzw. RCMS in ein auswertbares Messsignal umsetzen.
Weiterhin sind sie für den Einsatz in Einrichtungen zur Isolationsfehlersuche für IT-Systeme (EDS) geeignet. Sie dienen zur Erfassung des von einem Prüfstrom-Generator PGH oder ISOMETER® iso685 generierten Prüfstromes. Der Prüfstrom wird in Verbindung mit Isolationsfehlersuchgeräten der Serie EDS in ein auswertbares Messsignal umgesetzt.
Die Verbindung zu den jeweiligen Geräten erfolgt über eine zweiadrige Leitung.
Die Messstromwandler der CTAC-Serie sind hochempfindliche Messstromwandler, die AC-Ströme in Verbindung mit Differenzstrom-Überwachungs- und Auswertegeräten der Serie RCM bzw. RCMS in ein auswertbares Messsignal umsetzen.
Weiterhin sind sie für den Einsatz in Einrichtungen zur Isolationsfehlersuche für IT-Systeme (EDS) geeignet. Sie dienen zur Erfassung des von einem Prüfstrom-Generator PGH oder ISOMETER® iso685 generierten Prüfstromes. Der Prüfstrom wird in Verbindung mit Isolationsfehlersuchgeräten der Serie EDS in ein auswertbares Messsignal umgesetzt.
Die Verbindung zu den jeweiligen Geräten erfolgt über eine zweiadrige Leitung.
Merkmale
Messstromwandler CTAC…
- Für DifferenzstromÜberwachungssysteme der Serie RCMS460/490
- Für Differenzstrom-Überwachungsgeräte der Serie RCM420
- Für Isolationsfehlersuchgeräte der Serie EDS440 und EDS460/490 in AC- und DC-Netze
Messstromwandler CTAC…/01
- für Isolationsfehlersuchgeräte EDS441 und EDS461/EDS491
Anwendungen
Messstromwandler CTAC…
- Anschluss an ein Differenzstrom-Überwachungssystem der Serie RCMS, Differenzstrom-Überwachungsgerät der Serie RCM oder Einrichtungen zur Isolationsfehlersuche der Serie EDS
Messstromwandler CTAC…/01
- Anschluss an ein Isolationsfehlersuchgerät EDS441, EDS461 oder EDS491
LINETRAXX® CTAC-Serie Variante(n)
| Typ | Befestigung | Innendurchmesser | Art.-Nr. |
|---|---|---|---|
| CTAC20 | Schraubbefestigung, Hutschiene | 20 mm | B98110005 |
| CTAC20/011) | Schraubbefestigung, Hutschiene | 20 mm | B98110006 |
| CTAC35 | Schraubbefestigung, Hutschiene | 35 mm | B98110007 |
| CTAC35/011) | Schraubbefestigung, Hutschiene | 35 mm | B98110008 |
| CTAC60 | Schraubbefestigung, Hutschiene | 60 mm | B98110017 |
| CTAC120 | Schraubbefestigung | 120 mm | B98110019 |
| CTAC210 | Schraubbefestigung | 210 mm | B98110020 |
1) Für Isolationsfehlersuchgeräte der Serie EDS441 und EDS461/491
Optionales Zubehör für LINETRAXX® CTAC-Serie
| Bezeichnung | Art.-Nr. |
|---|---|
| Hutschienen-Montageclip für CTAC20 und CTAC20/01 | B91080111 |
| Hutschienen-Montageclip für CTAC35 und CTAC35/01 | B91080112 |
(im Lieferumfang enthalten)
