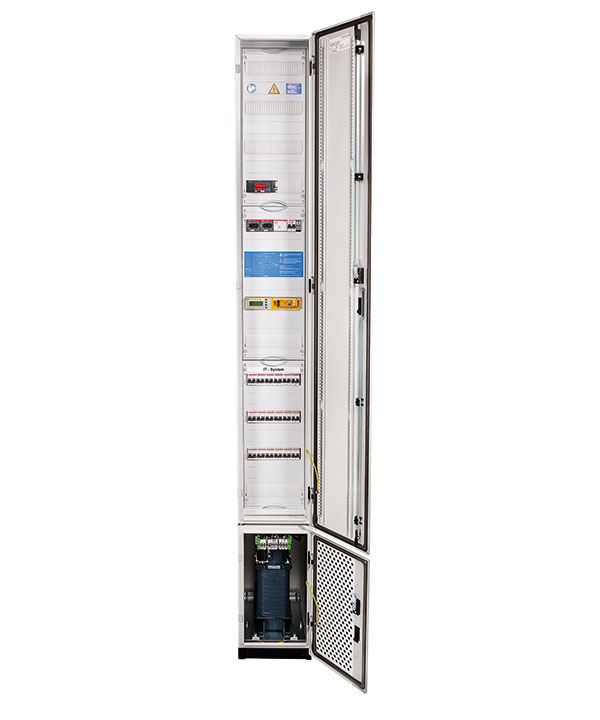

VIT-AFSBY

Die Verteiler der Baureihe VIT-AFSBY enthalten einen Trenntransformator und ein Umschalt- und Überwachungsmodul mit allen erforderlichen Überwachungseinrichtungen für IT-Systeme nach DIN VDE 100-710:

  • Umschalteinrichtung mit Spannungsüberwachung
  • Isolationsüberwachung
  • Last- und Temperaturüberwachung
  • Isolationsfehlersuchsystem
  • Bypass-Schaltung

Auf der Sekundärseite des Trenntransformators sind mind. 6 Leitungsschutzschalter (2-polig) eingebaut. An diese werden die Steckdosen des Gruppe 2-Raumes angeschlossen.

Zur Verringerung der Lärmbelästigung durch etwaige Lüfter wird die Abwärme durch natürliche Konvektion abgeführt.

VIT-AFSBY
VIT-AFSBY

Die Verteiler der Baureihe VIT-AFSBY enthalten einen Trenntransformator und ein Umschalt- und Überwachungsmodul mit allen erforderlichen Überwachungseinrichtungen für IT-Systeme nach DIN VDE 100-710:

  • Umschalteinrichtung mit Spannungsüberwachung
  • Isolationsüberwachung
  • Last- und Temperaturüberwachung
  • Isolationsfehlersuchsystem
  • Bypass-Schaltung

Auf der Sekundärseite des Trenntransformators sind mind. 6 Leitungsschutzschalter (2-polig) eingebaut. An diese werden die Steckdosen des Gruppe 2-Raumes angeschlossen.

Zur Verringerung der Lärmbelästigung durch etwaige Lüfter wird die Abwärme durch natürliche Konvektion abgeführt.

Merkmale

  • Automatische Umschalt- und Überwachungseinrichtung ATICS® mit Überwachung u.a. :
    - Spannung der Einspeisungen
    - Ausgangsspannung
    - korrekte Schaltposition
    - Schaltzeiten
    - Isolationswiderstand
    - Laststrom
    - Trafotemperatur
    - Mind. 6 Abgänge mit Leitungsschutzschalter, B16A, 2-polig
    - Isolationsfehlersucheinrichtung (EDS 151)
    - Bypass-Schaltung
    - Trenntransformator (3150VA-8000VA)
  • Variable Umschaltzeit t ≤ 0,5...15s
  • Informationsaustausch über Bustechnologie
  • Anschluss für Melde- und Bedientableaus TM800 / MK800 / MK2430 / TCP
  • Verkleidung aus Stahlblech gemäß DIN VDE 0100-710 (VDE 0100-710): 2002-11, Abschnitt 710.51.2.2
  • Normgerechter Aufbau
  • Freiwillige TÜV-Prüfung der Umschalteinrichtung

Anwendungen

  • für Intensivstationen mit Einrichtungen zur Isolationsfehlersuche

VIT-AFSBY Variante(n)

TypLeistungGewichtVerlustleistung*
VIT-AFSBY-112S-5000VAca.145kgca. 200W
VIT-AFSBY-112S-6300VAca.150kgca. 210W
VIT-AFSBY-112S-8000VAca.160kgca. 230W
VIT-AFSBY-114S-5000VAca.155kgca. 200W
VIT-AFSBY-114S-6300VAca.160kgca. 210W
VIT-AFSBY-114S-8000VAca.170kgca. 230W

* Angabe für energieeffiziente „Green Line“ Transformatoren.

Grundtypen

VIT-AFSBYAnz. der AbgängeZeichungnr.Art-Nr.
-112S-xxxx-129700089B101944**
-114S-xxxx-129700090B101945**
-114S-xxxx-189700091B101946**
-114S-xxxx-249700092B101947**

** Ohne Transformator, erforderliche Leistung muss spezifiziert werden.
Weitere Ausführungen auf Anfrage.
