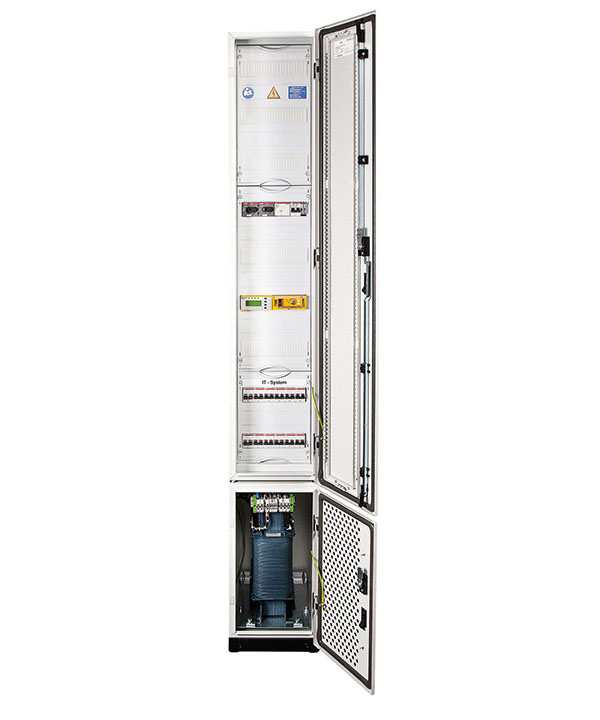

VIT-A
Die Verteiler der Baureihe VIT-A enthalten einen Trenntransformator und ein Umschalt- und Überwachungsmodul mit allen erforderlichen Überwachungseinrichtungen für IT-Systeme nach DIN VDE 100-710:
- Umschalteinrichtung mit Spannungsüberwachung
- Isolationsüberwachung
- Last- und Temperaturüberwachung
Auf der Sekundärseite des Trenntransformators sind mind. 6 Leitungsschutzschalter (2-polig) eingebaut. An diese werden die Steckdosen des Gruppe 2-Raumes angeschlossen.
Zur Verringerung der Lärmbelästigung durch etwaige Lüfter wird die Abwärme durch natürliche Konvektion abgeführt.
Die Verteiler der Baureihe VIT-A enthalten einen Trenntransformator und ein Umschalt- und Überwachungsmodul mit allen erforderlichen Überwachungseinrichtungen für IT-Systeme nach DIN VDE 100-710:
- Umschalteinrichtung mit Spannungsüberwachung
- Isolationsüberwachung
- Last- und Temperaturüberwachung
Auf der Sekundärseite des Trenntransformators sind mind. 6 Leitungsschutzschalter (2-polig) eingebaut. An diese werden die Steckdosen des Gruppe 2-Raumes angeschlossen.
Zur Verringerung der Lärmbelästigung durch etwaige Lüfter wird die Abwärme durch natürliche Konvektion abgeführt.
Merkmale
- Automatische Umschalt- und Überwachungseinrichtung ATICS® mit Überwachung u.a.:
- Spannung der Einspeisungen
- Ausgangsspannung
- korrekte Schaltposition
- Schaltzeiten
- Isolationswiderstand
- Laststrom
- Trafotemperatur
- mind. 6 Abgänge mit Leitungsschutzschalter, B16A, 2-polig
- Trenntransformator (3150VA - 8000VA)
- Variable Umschaltzeit t ≤ 0,5…15 s
- Informationsaustausch über Bustechnologie
- Anschluss für Melde- und Bedientableaus MK2430
- Verkleidung aus Stahlblech gemäß DIN VDE 0100-710 (VDE 0100-710): 2002-11, Abschnitt 710.51.2.2
- Normgerechter Aufbau
- Freiwillige TÜV-Prüfung der Umschalteinrichtung
Anwendungen
- Medizinisch genutzte Bereiche der Gruppe 2
VIT-A Variante(n)
| Typ | Leistung | Gewicht | Verlustleistung* |
|---|---|---|---|
| VIT-A-112S- | 5000 VA | ca. 145kg | ca. 200W |
| VIT-A-112S- | 6300 VA | ca. 150kg | ca. 210W |
| VIT-A-112S- | 8000 VA | ca. 160kg | ca. 230W |
| VIT-A-114S- | 5000 VA | ca. 155kg | ca. 200W |
| VIT-A-114S- | 6300 VA | ca. 160kg | ca. 210W |
| VIT-A-114S- | 8000 VA | ca. 170kg | ca. 230W |
* Angabe für energieeffiziente „Green Line“ Transformatoren.
Grundtypen
| VIT-A | Anz. der Abgänge | Zeichungsnr. | Art-Nr. |
|---|---|---|---|
| -112S-xxxx- | 6 | 9700071 | B101926** |
| -112S-xxxx- | 12 | 9700072 | B101927** |
| -114S-xxxx- | 6 | 9700073 | B101928** |
| -114S-xxxx- | 12 | 9700074 | B101929** |
| -114S-xxxx- | 18 | 9700075 | B101930** |
| -114S-xxxx- | 24 | 9700076 | B101931** |
** Ohne Transformator, erforderliche Leistung muss spezifiziert werden.
Weitere Ausführungen auf Anfrage.
