UFA/UMA710-ISO

  • Gerätevarianten:
  • UMA - Modul ohne Isolationsfehlersuchgerät (EDS)
  • UFA - Modul mit integriertem Isolationsfehlersuchgerät (EDS)
  • -BP - Modul mit integriertem Bypass-Schalter
  • -RF - Modul für Retrofit (Austausch UM107)

Die werksgefertigten Module werden zur Umschaltung (t ≤ 0,5s) zwischen zwei Stromquellen (SV/AV bzw. BSV/SV) und zur Überwachung eines IT-Systems in medizinischen Bereichen eingesetzt. Die Anzeige und Signalisierung an den Melde- und Bedieneinheiten erfolgt über Bustechnik. Das Modul kann auf allen gängigen Geräteträgersystemen aufgebaut werden. Die Geräteträger sind bei Bestellung kundenseitig beizustellen.

Fragen? Kontaktieren Sie uns!

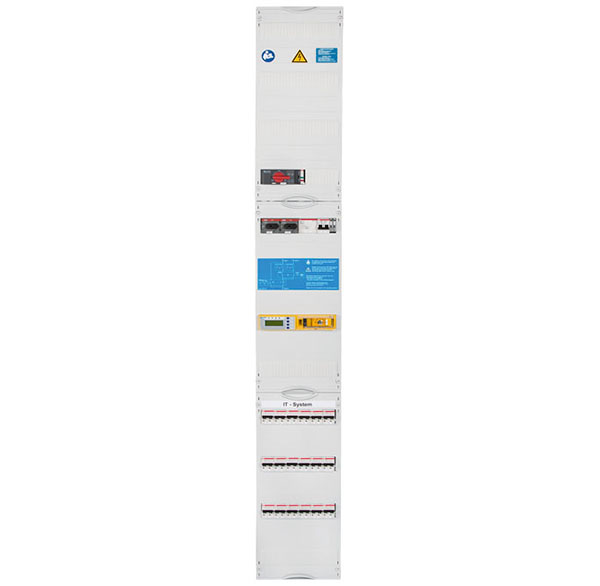

UFA710-2-xx-ISO, …-BP
UFA710-2-xx-ISO, …-BP
  • Gerätevarianten:
  • UMA - Modul ohne Isolationsfehlersuchgerät (EDS)
  • UFA - Modul mit integriertem Isolationsfehlersuchgerät (EDS)
  • -BP - Modul mit integriertem Bypass-Schalter
  • -RF - Modul für Retrofit (Austausch UM107)

Die werksgefertigten Module werden zur Umschaltung (t ≤ 0,5s) zwischen zwei Stromquellen (SV/AV bzw. BSV/SV) und zur Überwachung eines IT-Systems in medizinischen Bereichen eingesetzt. Die Anzeige und Signalisierung an den Melde- und Bedieneinheiten erfolgt über Bustechnik. Das Modul kann auf allen gängigen Geräteträgersystemen aufgebaut werden. Die Geräteträger sind bei Bestellung kundenseitig beizustellen.

Fragen? Kontaktieren Sie uns!

Merkmale

  • Automatische Umschalt- und Überwachungseinrichtung ATICS® mit Überwachung von u.a.:
    - Spannung der Einspeisungen
    - Ausgangsspannung
    - korrekte Schaltposition
    - Schaltzeiten
    - Isolationswiderstand
    - Laststrom
    - Trafotemperatur
    - funktionale Sicherheit gem. IEC 61508 (SIL2)
  • Unterbrechungsfreie Prüfung und Austausch bei optionalem Bypass Schalter (Bypass wird empfohlen)
  • mit Isolationsfehlersuchgerät EDS151
  • Variable Umschaltzeit t ≤ 0,5…15 s
  • Informationsaustausch über Bustechnologie
  • Anschluss für Melde- und Bedientableaus MK2430
  • Kurze Lieferzeiten
  • Kosten- und Zeitersparnis durch anschlussfertige Verteiler
  • Schraubenlose Anschlusstechnik
  • Verkleidung aus Stahlblech gemäß DIN VDE 0100-710 (VDE 0100-710): 2002-11, Abschnitt 710.51.2.2
  • Normgerechter Aufbau
  • Freiwillige TÜV-Prüfung der Umschalteinrichtung

UFA/UMA710-ISO Variante(n)

UFA710-2-xx-ISO, …-BP

TypAbgängeNennstrom (AC3) der UmschalteinrichtungMax. zulässiger Strom nach DIN VDE 0100-710Zul. Vorsicherung max.Eigenverbrauch ca.
UFA710-2-63-ISO-06-B16663A63A80A, gG16W
UFA710-2-63-ISO-12-B161263A63A80A, gG17W
UFA710-2-63-ISO-18-B161863A63A80A, gG18W
UFA710-2-63-ISO-24-B162463A63A80A, gG19W
UFA710-2-63-ISO-BP-06-B16663A63A80A, gG16W
UFA710-2-63-ISO-BP -12-B161263A63A80A, gG17W
UFA710-2-63-ISO-BP -18-B161863A63A80A, gG18W
UFA710-2-63-ISO-BP -24-B162463A63A80A, gG19W
UFA710-2-80-ISO-06-B16680A80A100A, gG28W
UFA710-2-80-ISO-12-B161280A80A100A, gG29W
UFA710-2-80-ISO-18-B161880A80A100A, gG30W
UFA710-2-80-ISO-24-B162480A80A100A, gG31W
UFA710-2-80-ISO-BP-06-B16680A80A100A, gG28W
UFA710-2-80-ISO-BP -12-B161280A80A100A, gG29W
UFA710-2-80-ISO-BP -18-B161880A80A100A, gG30W
UFA710-2-80-ISO-BP -24-B162480A80A100A, gG31W


UMA710-2-xx-ISO, ...-BP

TypNennstrom (AC3) der UmschalteinrichtungMax. zulässiger Strom nach DIN VDE 0100-710Zul. Vorsicherung max.Eigenverbrauch
UMA710-2-63-ISO63A63A80A, gG16W
UMA710-2-80-ISO80A80A<100A, gG28W
UMA710-2-63-ISO-BP63A63A80A, gG19W
UMA710-2-80-ISO-BP80A80A100A, gG31W


UMA710-2-xx-ISO-xx-RF

TypNennstrom (AC3) der UmschalteinrichtungMax. zulässiger Strom nach DIN VDE 0100-710Max. zulässige VorsicherungEigenverbrauch
UMA710-2-63-ISO-RF63 A63 A80 A, gG22 W
